先進の車載半導体技術を提供するNXPの製品群をご紹介します。
高性能かつ信頼性の高いNXPの車載ソリューションが、お客さまの自動車開発を強力にサポートします。

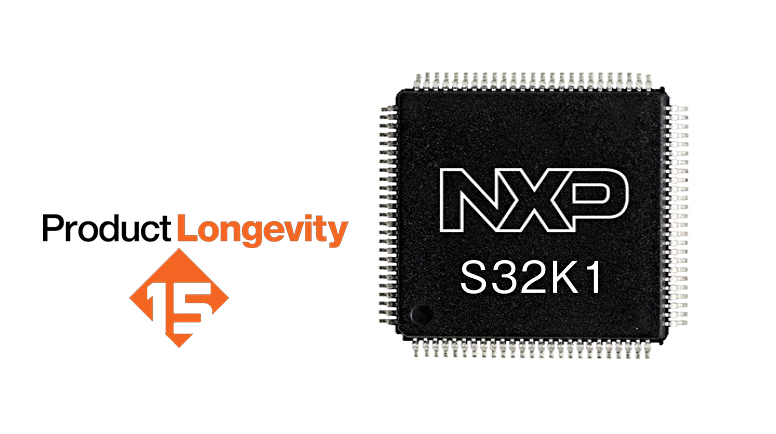

車載に特化したNXPの汎用マイコンをご紹介します。

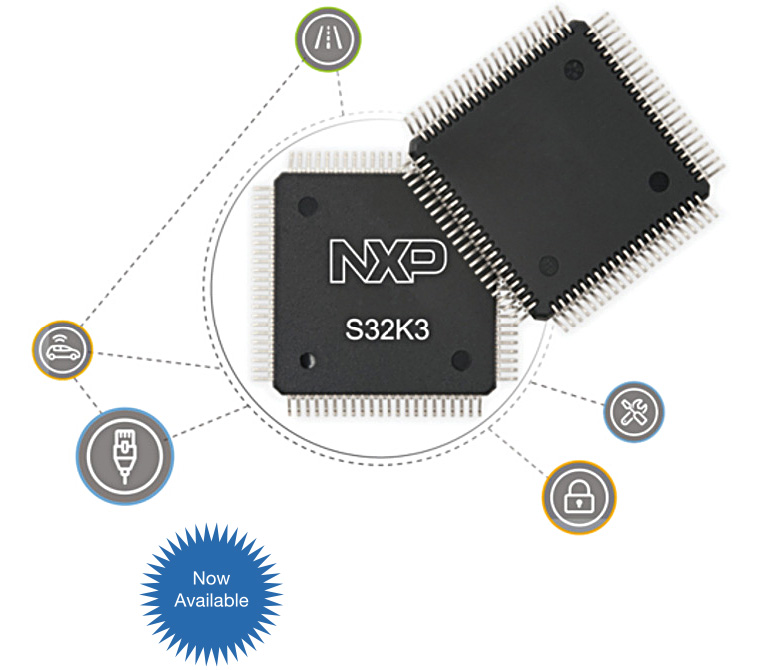

NXPの車載汎用マイコンは、小型マイコンから8MBの高機能マイコンまで、すべてArm Coreでスケーラブルに展開しています。

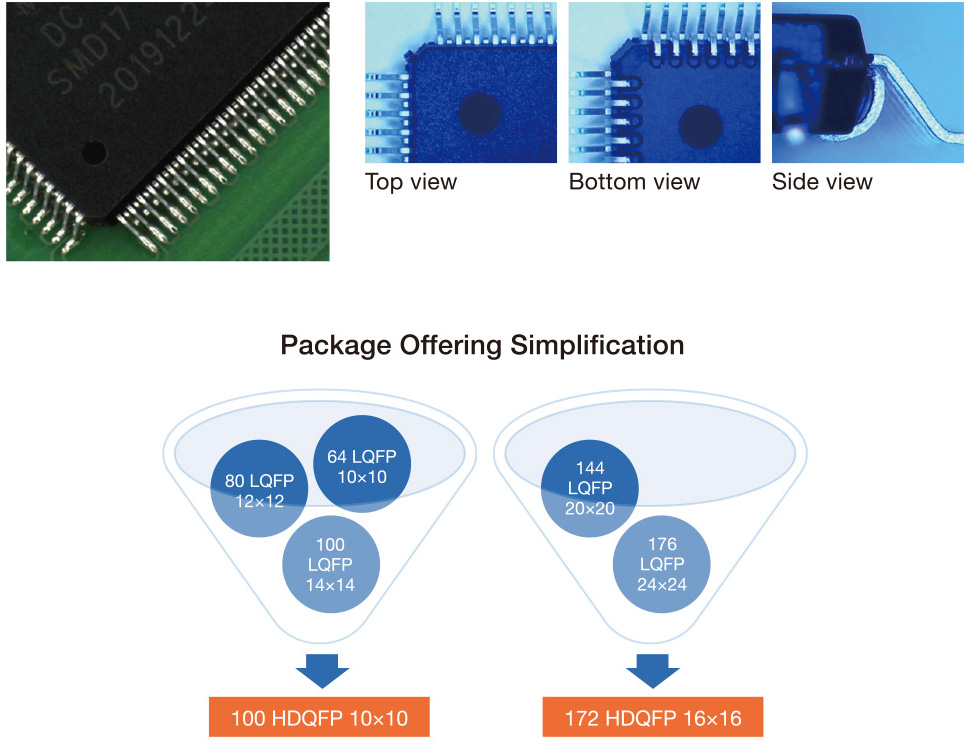

HDQFPパッケージは、優れた熱特性と省スペース性を兼ね備えた次世代パッケージです。
ネクスティ エレクトロニクスが日本市場向けに実装パートナーをご紹介します。
複数のEMSパートナーと連携し、車載品質に対応した確かな実装を実現します。

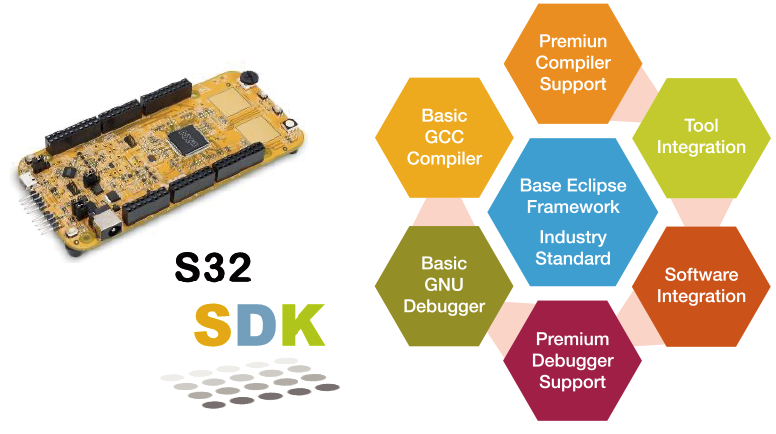

S32 Design StudioはArm®ベースの車載向け超高信頼性マイクロコントローラーに対応する統合開発環境（Integrated Development Environment：IDE）であり、無償で提供されています。
S32DS for S32 Platformは、S32ファミリーのマイクロコントローラー／プロセッサーを使用した設計の編集、コンパイル、デバッグを可能にします。
専用ツールのほか、統合されたNXPツールおよびソフトウェアを備えています。
| 対応製品 | 統合NXPツール | 統合NXPソフトウェア | コンパイラー | デバッガー | 専用ツール |
|---|---|---|---|---|---|
|
|
|
|
内蔵GDBインターフェイス
Lauterbach、 |
ビジョン
レーダー
|
AUTOSARおよびNon-AUTOSARソリューション向けの新しい革新的なドライバーセット
特にリアルタイムソフトウェアに焦点を当て、Arm Cortex-MコアベースのMCUをターゲットとしたS32 MCUまたはプロセッサーごとに単一パッケージで提供します。
My NXPに登録するとさまざまなサービスが受けられます！
隔週発行のニュースレター「Design With Us」をメールでお届けします。重要なお知らせを見逃す心配がありません。
NXP.comで設計リソースなどのセキュアー情報にアクセス・検索・ダウンロードでき、利用開始時に通知が届きます。
NXPは、お客さまの設計を軌道に乗せることをお約束します。NXPのサポート専門家からサポートを受けることができます。

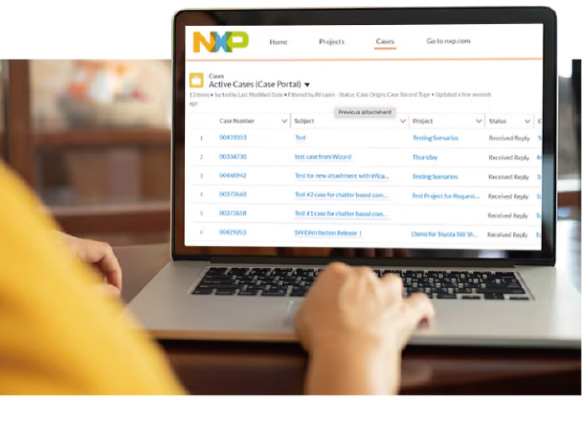

Webベースで、NXPに技術質問をすることができます。質問をしたお客さまにＮＸＰが直接回答をします。
質問内容がオープンに公開されるNXPコミュニティー、質問内容が公開されない、秘密厳守で対応するサポート・チケットがあります。
S32M2は高電圧アナログ機能（プリドライバー、LIN/CAN FDトランシーバー、電圧レギュレーター）を統合しているため、全体の部品点数を減らすことができ、64ピンLQFP-EPパッケージによりボード・スペースも削減可能です。
BLDC／PMSMモーター制御に最適な機能統合ソリューション
S32M2モーター制御用機能集積型ソリューション

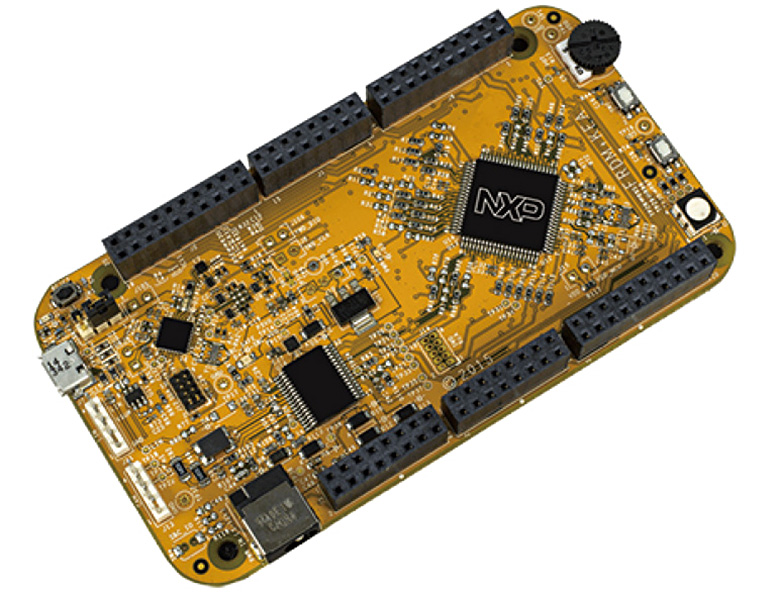

S32Kマイコンをベースとしたアプリケーションに最適化したプラットフォーム
| S32M241 | S32M242 | S32M243 | S32M244 | S32M274 | S32M276 | ||
|---|---|---|---|---|---|---|---|
| System | Core and Core Frequency | Arm® Cortex™-M4F, 80MHz | Arm® Cortex™-M7F, 120MHz | ||||
| Floating Point Unit Precision | Single | Single | |||||
| ISO 26262 | ASIL - B | ASIL - B | |||||
| Memory protection unit | YES | YES | |||||
| HW Security Options | CSEc | HSE-B | |||||
| Configurable Trigger Mux | YES | YES | |||||
| Memory | Flash with ECC protection | 128KB | 256KB | 512KB | 512KB | 1 MB | |
| Data Flash | 64KB | 64KB | |||||
| EEPROM emulated in FlexRAM (using maximum Data Flash allocation) | 4KB | ー | |||||
| SRAM (including FlexRAM and MTB) | 32KB | 32KB | 64KB | 112KB (incl. 96kB TCM) | 128KB (incl. 96kB TCM) | ||
| I-Cache and D-Cache | YES | YES | |||||
| Timer | PWM and Timer | 4x 16-bit FlexTimers(1) | 2x EMIOS (CAN Variant: 15ch+5ch, LIN Variant: 17ch+6ch)(1) | ||||
| Other Timers | LPIT, LPTMR | 2x PIT, 1x STM | |||||
| Real time counter (RTC) | 1x | 1x | |||||
| Software Watchdog Timer (MCU domain) | 1x | 1x | |||||
| External Watchdog Monitor (EWM) | YES | No | |||||
| Analog | ADC (>1 MSPS) | 12-bit SAR 2x (CAN-variant: 5ch+3ch, LIN-variant: 7ch+3ch)(2) | 12/15-bit SAR 2x (CAN-Variant: 7ch+4ch, LIN Variant: 9ch+ 4ch)(2) | ||||
| ADC Trigger control / delay | 2x Programmable Delay Block (PDB) | 1x BCTU | |||||
| Comparator with 8-bit DAC | 1x | 2x | |||||
| Comms | LPUART/LIN | 1x-CAN variant: LPUART0 (package) 2x-LIN variant: LPUART0 (package), LPUART1 (Phy) | 2x-CAN variant: LPUART0, 3 (package) 4x-LIN variant: LPUART0, 2, 3 (package), LPUART1 (Phy) | ||||
| Low power SPI(3) | 1x (LPSPI0) | 2x (LPSPI0, 2) | 1x-CAN variant: LPSPI0 (package) 2x-LIN variant: LPSPI0, 3 (package) | ||||
| Low power I2C | 1x | 1x | |||||
| CAN FD (FlexCAN)(4) | 1x-CAN variant: CAN0 (Phy) 1x-LIN variant: CAN0 (package) | 2x-CAN variant: CAN0 (Phy), CAN1 (package) 3x-LIN variant: CAN0, 1, 2 (package) | |||||
| FlexIO (configurable as UART, SPI, I2C, I2S) | 1x7-channels | 1x9-channels | |||||
| Integrated components | Integrated 12V (nominal) regulator | YES | YES | ||||
| Supply for external components, EVDD (HALL/Resolver etc.) | 5V (30mA) | 5V (30mA) | |||||
| Physical Interface option | 1x (LIN or CAN FD) | 1x (LIN or CAN FD) | |||||
| Internal Safety Monitor (Watchdog) | YES | YES | |||||
| MOSFET Gate Driver Unit (GDU) | 6 ch (3 ph) | 6 ch (3 ph) | |||||
| Temperature sensor on Analog die | YES | YES | |||||
| High Voltage Input | 1x | 1x | |||||
| Differential PGA | 1x | 1x | |||||
| Battery monitoring pin | YES | YES | |||||
| Other | Debug & trace | SWD, JTAG (ITM, SWV, SWO) | SWD, JTAG (ITM, SWV, SWO) | ||||
| CRC module | 1x | 1x | |||||
| Nominal Supply Voltage | 12V | 12V | |||||
| Operating Ambient Temp (AEC-Q100) | -40 to 125C (Grade 1) | -40 to 150C (Grade 0) | -40 to 125C (Grade 1) | ||||
| Package Options (Exposed Pad) | 64LQFP - EP | 64LQFP | |||||
(1) 6 channels from FlexTimer3 or EMIOS0 are internally connected as PWM signals on GDU. LCU channels are internally connected on M27x and not available for 2nd motor GDIC
(2) Up to 6 channels from ADC0 are internally available for measuring Voltage from DPGA, Battery monitoring, High side Source voltage monitoring etc.
(3) LPSPI1 is reserved for internal configuration and communication. LPSPI1 pins not available on package pins
(4) On CAN variants: CAN0 is connected to CAN FD PHY for CAN FD communication.
スケーラブルでコスト効率に優れた車載認定済み 32ビット Arm Cortex-M0+ MCU ファミリーは、低消費電力動作と広範な車載アプリケーション向けの完全なエコシステムを備えています。
| デバイス | 周波数 | ROM | RAM | EEPROM | MSCAN | SCI | SPI | ADC | PWT | Flex-Timer | ACMP | IIC | 汎用IO | パッケージ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KEAZN8 | 48MHz | 8K | 1K | Emulated | 0 | 1 | 1 | 12c12b | 1 | 6ch+2ch 16bit | 2 | 1 | Up to 22 | 16 TSSOP/24 QFN |
| KEAZN16 | 40MHz | 16K | 2K | 256B | 0 | 3 | 2 | 16c12b | N/A | 6ch+2ch+2ch 16bit | 2 | 2 | Up to 57 | 32/64 LQFP |
| KEAZN32 | 40MHz | 32K | 4K | 256B | 0 | 3 | 2 | 16c12b | N/A | 6ch+2ch+2ch 16bit | 2 | 2 | Up to 57 | 32/64 LQFP |
| KEAZN64 | 40MHz | 64K | 4K | 256B | 0 | 3 | 2 | 16c12b | N/A | 6ch+2ch+2ch 16bit | 2 | 2 | Up to 57 | 32/64 LQFP |
| KEAZ64 | 48MHz | 64K | 8K | Emulated | 1 | 3 | 2 | 16c12b | 1 | 6ch+2ch+2ch 16bit | 2 | 2 | Up to 71 | 64/80 LQFP |
| KEAZ128 | 48MHz | 128K | 16K | Emulated | 1 | 3 | 2 | 16c12b | 1 | 6ch+2ch+2ch 16bit | 2 | 2 | Up to 71 | 64/80 LQFP |

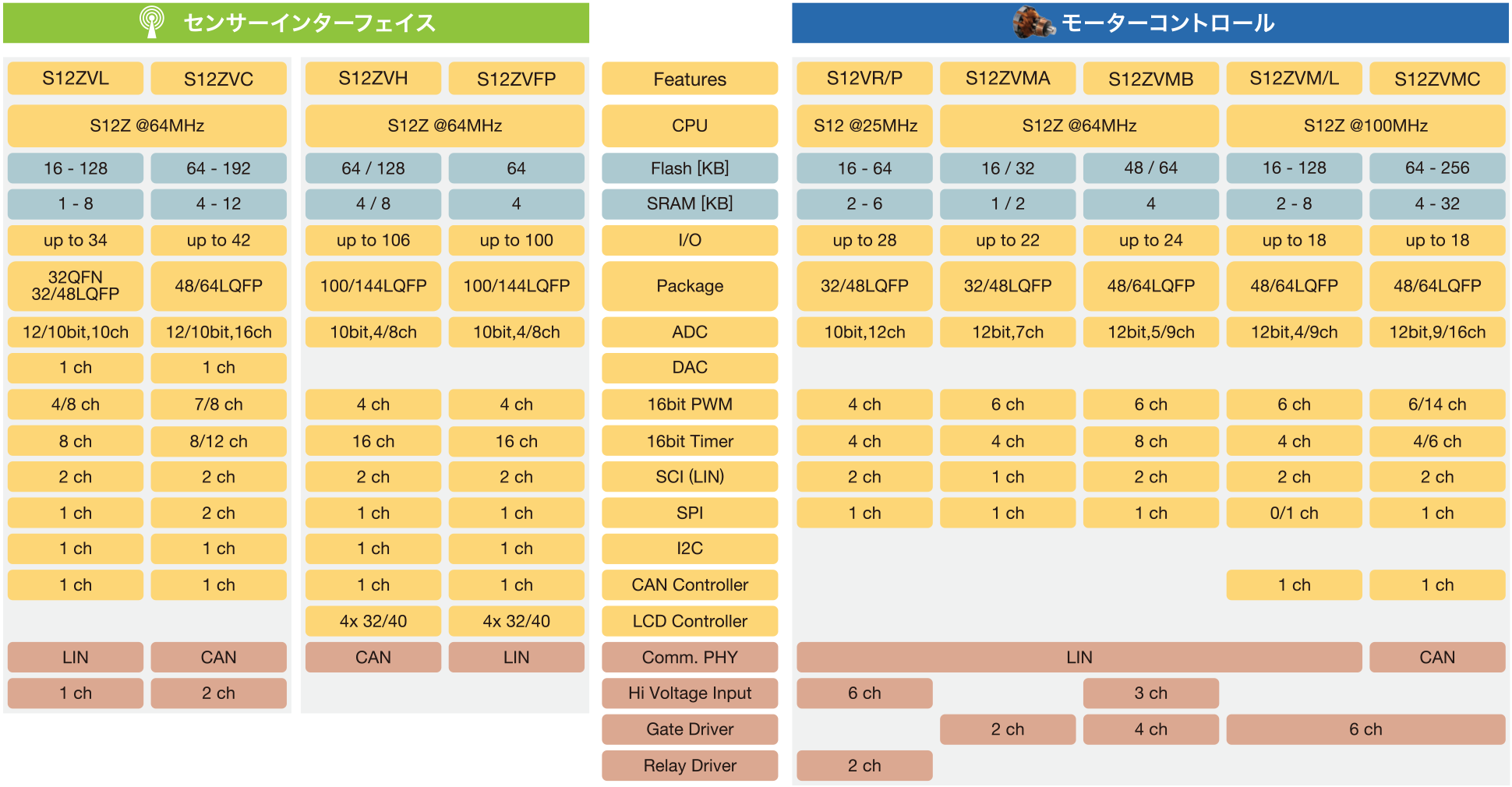

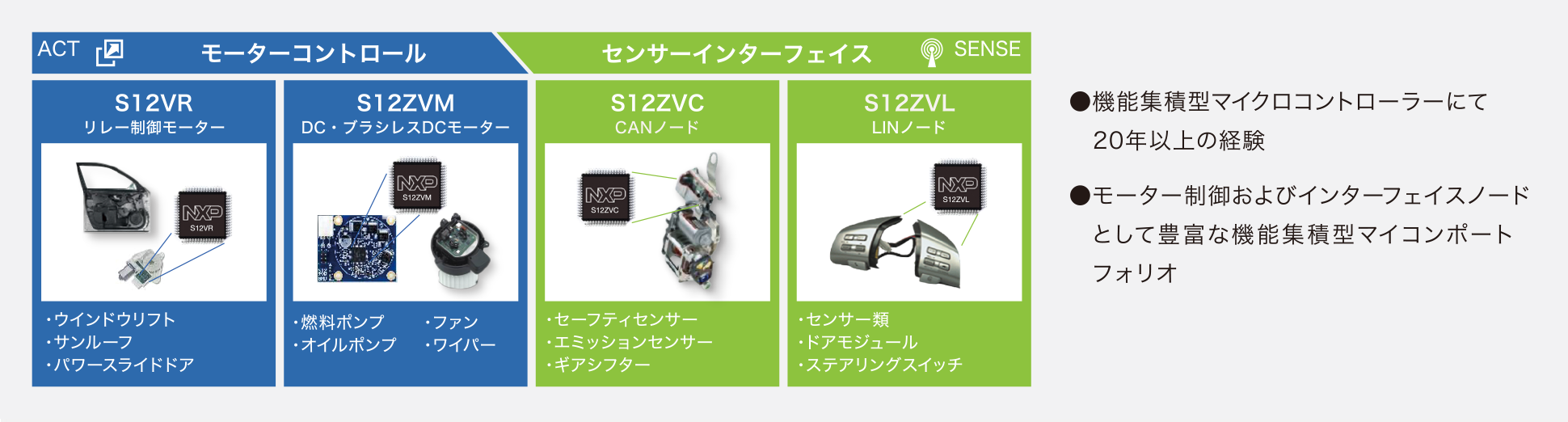

S12 MagniVは「マイコン」「レギュレーター」「LIN/CAN通信PHY」「モータードライバー」のワンチップソリューションを提供し、アクチュエーター、センサーなどのアプリケーションのシステムコストおよび実装面積の最適化を実現します。
MCU, VREG, LIN/CAN PHY, Motor Driver をワンチップに集約
