NXP製品
BMS（バッテリー・マネージメント・システム）
NXPのバッテリー・セルコントローラーは、リチウムイオン・セルの重大特性（電圧、温度、電流）を高精度で制御し、組込みバランシング機能ならびに広範なシステム診断を提供することで、リチウムイオン・バッテリーに関わる安全上の危険を解消するように設計されています。これらの堅牢なICは、車載および産業機器の要件を満たし、自動車業界の規格に完全に準拠しているため、車載バッテリー・マネジメント、エネルギー蓄積システム、および無停電電源アプリケーションに最適です。
バッテリー・マネジメント・システム
18チャネルのリチウムイオン・バッテリー・セル・コントローラーIC
BMA7318-BMI7318-BMA7518
BMA7318は、車載HVBMS、産業用ESS、および48V用途に特化して設計されたリチウムイオン・バッテリー・セル・コントローラーICです
- 最大18個のバッテリー・セルと12の温度を監視
- セル電圧測定値の平均化を設定可能（デジタル・フィルタリング）
- 最大300mAのオンボード・バランシング
- 電流測定機能を内蔵
- 通信ブリッジ（SPI2TPL）および堅牢な絶縁型2.0Mbps通信機能を内蔵
- 拡張ミッション・プロファイル（EMP）を備え、ESS用途で最大25年間の稼動寿命
- ピン互換のBMA7318およびBMI7318デバイスを含む製品ファミリー
■BMA7318-BMI7318-BMA7518 ブロック図
18チャネルのリチウムイオン・バッテリー・セル・コントローラーIC、ASIL D対応

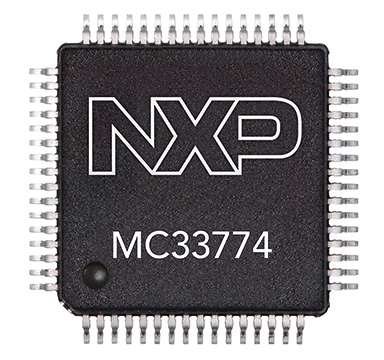

MC33774
MC33774は、最も要求の厳しいアプリケーション向けに設計された18チャネルのバッテリー・セル・コントローラーICです。このICは、製品寿命全体にわたって、温度範囲とセル電圧範囲の全体で電圧測定誤差が2mV未満であることを保証しています。完全に冗長化された独立した内部アーキテクチャにより、セル電圧およびセル温度測定についてASIL D機能安全目標を達成することができます。入力電圧範囲が最低-3Vにまで達するバスバーの監視もできます。
＜特長＞
- デバイスあたり4～18セル
- セルの電圧および温度の測定にISO 26262 ASIL Dをサポート
- 外部温度および補助電圧の測定
- オンボードのパッシブ・セル・バランシング
- 最大200mAの平均セル・バランシング（診断付き）
- 自動奇数/偶数バランシング・シーケンス
- タイマー、電圧、温度、PWM制御バランシング
- 絶縁型デイジー・チェーンまたはSPI通信
- 診断、機能安全、堅牢性
