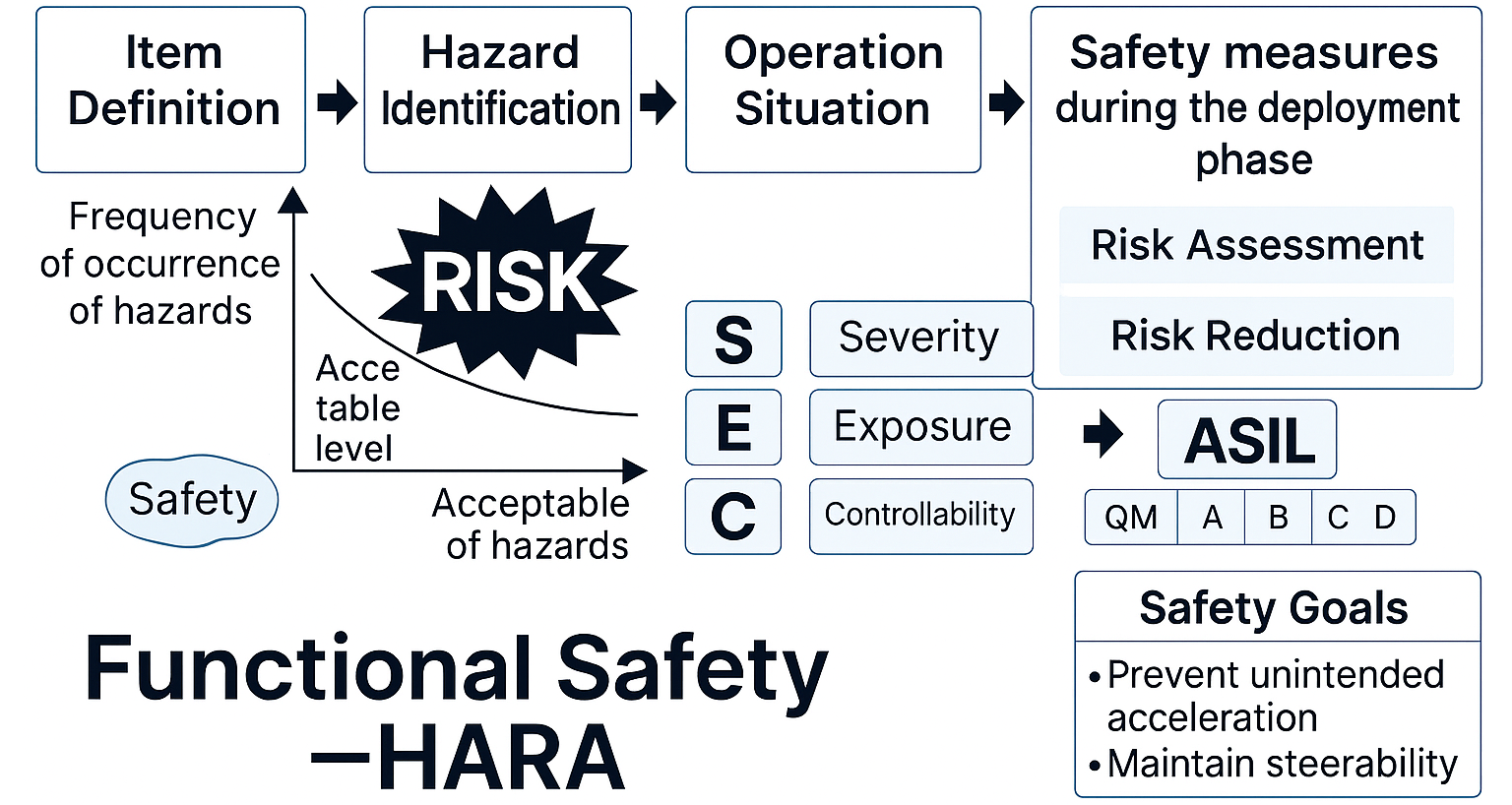

ISO 26262入門｜HARAとASIL、SPFM・LFM・PMHF、IEC TR 62380――DRAMの安全機構まで実務解説

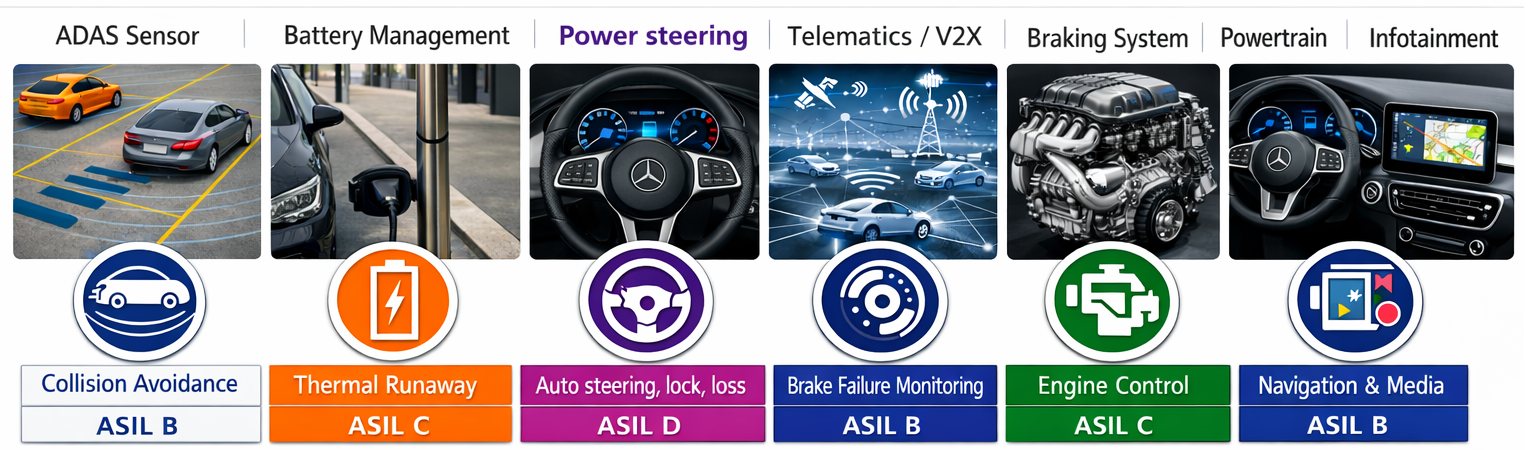

ISO 26262 のハードウェア安全指標と ASIL との対応表

上表の “>〇〇%” は「ASIL を満たすために、最低限この割合以上のカバレッジが必要」という意味になります。
ASIL が高くなるほど要求値が厳しくなる点が特徴です。

• Failure Rate：（/h）は「1時間あたりの許容故障率」
• FIT 換算：は「10⁹時間あたりの故障数（FIT）」としての目安
• Required（必須）：ASIL 達成に必須の安全要求。未達成の場合は Safety Goal 違反となる。
• Advised（推奨）：ASIL 達成のために望ましいが、必須ではない。安全強化のために推奨される。
• Informative（参考）：参考情報であり拘束力はなく、要求への影響はない。

故障率 λ が必要となる本質的な理由

上記の指標から分かるように、ASIL が高いほど、

• 診断カバレッジ（SPFM / LFM）の要求が厳しくなる
• PMHF（≒λ×未検出率）の許容できる範囲が極めて小さくなる

という特徴があります。
つまり、PMHFを成立させるには、「電子部品ごとの故障率（λ）を正しく把握し、どれこまで診断でカバーできるか（診断カバレッジ）を定量に示すこと」が不可欠になります。

PMHFは一般に

PMHF ≒ Σ（部品の故障率 λ × 未検出率）

として計算されます。
ECU にはIC、受動部品、コネクターなど多数の部品が使われるため、それぞれの λ と診断カバレッジを FMEDA で積み上げることで、ECU の安全性が定まる構造になっています。

故障率モデルが安全設計を左右する理由

このように PMHF には正確な λ が不可欠であるため、ISO 26262 の実務では「故障率 λ をどのモデルで求めるか？」
が常に重要になります。
車載分野で長年使われてきたのは、実使用環境に基づいた故障率モデル IEC TR 62380 です。

• 温度プロファイル
• 負荷条件
• 使用時間（ミッションプロファイル）

といった要因を反映して、現実的な λ を算出できる点から実務で高く評価されています。
次章では、この IEC TR 62380 の具体的な特徴と算出プロセスを解説します。

5.1　IEC TR 62380 の特徴

IEC TR 62380 は、電子部品、プリント基板（PCB）、電子機器の故障率を予測するための技術レポートで、国際電気標準会議（IEC）によって作成されました。
このモデルは、以下のような現実的な要素を反映して λ を算出します：

• 温度プロファイル（平均温度・変動幅）
• 電気的負荷（電圧・電流のストレス）
• 使用パターン（運転／停止の比率、年間稼働時間）
• 車載特有の環境変動（温度サイクル・振動など）

これらの影響係数（Influence Factors）に基づいて、「実環境を平均化した実用的な故障率」 を求められる点が、自動車業界で長く評価されてきた理由です。
なお、IEC TR 62380 自体は廃止され、後継は IEC 61709 となりますが、ミッションプロファイルの互換性が十分ではないため、現場では依然として 62380 が参照されるケースが多くあります。

5.2　故障率 λ の構成要素

半導体IC の故障率 λ は主に次の3要素で構成されます：

• Die（半導体本体）：トランジスタ数、プロセス世代、接合温度、動作寿命
• Package（パッケージ構造）：熱サイクル、パッケージ材料、リードフレーム、モールド構造
• EOS（Electrical Over Stress）：ESD、サージなど外部からのストレス耐性

これらはICメーカーが提供するデータと、OEM または Tier1 が持つ実使用条件（温度・負荷・年間動作時間など）の組み合わせで決まります。

5.3　算出方法と FMEDA への適用

IEC TR 62380 に基づく λ を算出した後は、FMEDA における故障モード展開へと進みます。算出された λ は次の安全指標に影響します：

• SPFM：単一点故障および残存故障の寄与を低減できているかを評価
• LFM：冗長構成における潜在故障の発生可能性を評価
• PMHF：全故障モードの「未検出故障率」を積み上げ、安全目標に対する年間危険故障率を評価

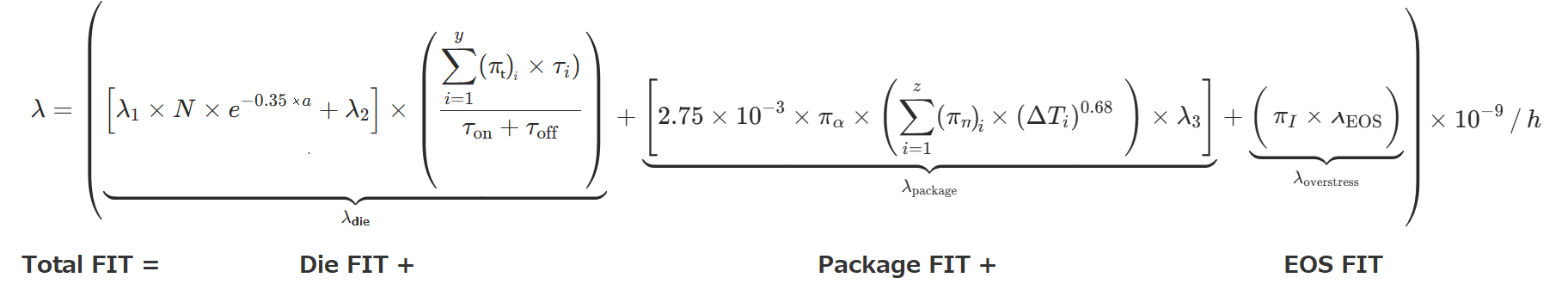

図3のように、IEC TR 62380 モデルでは Die／Package／EOS の各寄与を組み合わせて λ を構成します。
この λ が FMEDA の基礎データとなるため、

「故障率モデルの選び方」＝「PMHF の精度と安全アーキテクチャの妥当性」

と言ってもよいほど重要です。

図3　IEC TR 62380の故障率モデル（Die／Package／EOS）引用元：IEC TR 62380規格書

以上のように、IEC TR 62380 は現場での取り扱いやすさから長年使用されてきたモデルであり、ISO 26262 における FMEDA・ハードウェア安全評価の基盤を支える役割を担っています。次章では、この λ が特に影響を与える DRAM メモリーの安全機構 について掘り下げます。

6.1　DRAM の故障特性と安全上のリスク

DRAM はその構造上、以下のような多様な誤りモードを持ちます：

• 単ビットのソフトエラー（α線や宇宙線による一時的なビット反転）
• アドレス／コマンドラインの誤動作
• リフレッシュ異常によるデータ保持不良
• セル疲労や微細化によるリーク増加

ADAS や自動運転向けの処理ではフレーム単位で膨大なデータが更新され続けるため、瞬間的なビット誤りがそのまま認識・制御判断に直接影響する可能性があります。
そのため、DRAM をASIL C/D システムに使う場合は、安全機構の外に置ける部品ではない という前提で設計する必要があります。

6.2　ISO 26262 に対応した DRAM の安全機構

ISO 26262 を意識した DRAM 製品では、以下のような安全メカニズムが一般的になりつつあります。これらは DRAM 単体の信頼性向上だけでなく、FMEDA における診断カバレッジ向上にも寄与します。

• ECC（Error Correction Code）
  1 ビット訂正・2 ビット検出により、読み出し時の誤りをリアルタイムで補正。ソフトエラー対策として最も効果が大きい。
• リフレッシュ監視
  リフレッシュ異常によるセルデータ消失を検出し、保持不良のリスクを低減。
• BIST（Built-in Self-Test）
  起動時や周期的にメモリー内部の潜在故障を検出する仕組み。潜在故障を早期スクリーニングすることで LFM（潜在故障指標）の改善に寄与。
• アドレス／コマンド保護
  誤配線・制御ロジック故障に起因する誤アクセスを防止。SoC との組み合わせで安全アーキテクチャを補完。
• 安全マニュアル（Safety Manual）
  想定される診断カバレッジ（DC）、使用上の前提条件（電源品質・温度範囲など）、FMEDA での計上方法などを提供。

これらの安全機構により、DRAM は、ECU システム全体の PMHF 低減や診断容易性の向上に大きく貢献します。

6.3　システム適用時の注意点

DRAM は外付け部品として SoC／MCU と協調して動作するため、システム側で以下の前提条件を満たす必要があります：

• ECC 仕様の整合性確認
  ECC を SoC 側で処理する場合、SoC の ECC 機能と DRAM のビット幅・データ構造の整合性を確実に取る必要があります。
• メモリコントローラーの診断も FMEDA に含める
  DRAM 単体ではなく、アドレス線テスト、コマンドライン監視、リフレッシュ監視など 「コントローラー側の診断」 も PMHF の評価対象となります。
• DRAM安全機能の前提条件を逸脱しない設計
  電源品質・リフレッシュ周期・温度条件など、Safety Manual の前提を満たさなければ診断カバレッジは保証されません。
• DC（検出カバレッジ）を PMHF 計算に反映
  安全機能の DC を FMEDA に反映させることで、ECU 全体の PMHF を正しく評価できます。

DRAM は、大容量データ処理を担う現代の ADAS／自動運転 ECU において、PMHF・SPFM・LFM のすべてで無視できない寄与を持つ部品へと位置付けが変わっています。
適切な安全機能を備えた DRAM を選定し、SoC／ECU 側で前提条件を満たすよう設計することで、ASIL D クラスのシステムでも安全要求に沿った形で運用が可能となります。

最後に

本稿では、ISO 26262 の基礎から DRAM の安全機構までを、実務で判断に使える観点で整理しました。
安全規格への対応は、単にチェック項目を満たす作業ではなく、設計判断の一貫性と透明性を担保する活動です。
部品選定・安全機構の検討・FMEDA の構築など、より具体的な適用方法については、当社の知見もお役に立てます。
製品仕様や評価資料の読み解きなど、お気軽にご相談ください。
