ネクスティ エレクトロニクスの開発部隊による技術コラムになります。
当社取り扱い商材を活用したハードウェア開発の内容を発信します。
今回はams-OSRAM社製RGBi IC「KRTBI D2LM31.31」を搭載した、当社のオリジナルボードを紹介します。このボードは、RGBiの機能を視覚的に理解しやすくすることを目的としており、多くのお客様がRGBiの利点を気軽に体験できるようになることを目指し、開発しました。
近年、車内の要求は高度化し、アンビエントライトは情報提示や感情演出、ブランド体験まで担うようになっています。EV普及に伴う昼夜の表情変化やラグジュアリー演出、走行モードやADAS連携による色制御の需要が高まる中、本ボードはRGBiの色・輝度を直感的に評価・検証できる有用なプラットフォームです。
RGBiとは
RGBiは、車載インテリア向けに最適化されたLEDで、RGBの3色LEDとASICを1パッケージに集積した製品です。従来のRGB LEDに通信機能やドライバー機能が追加されており、マイクロコントローラーからの通信により精密な点灯制御が可能なため、回路構成はシンプルで混色時の色のバラツキも少なくなります。工場出荷時に光学特性を内蔵メモリーに格納することで、ターゲットとする色度ポイントどおりに混色・点灯でき、さらに温度センサーを内蔵しているため温度変化による色度や明るさのズレをリアルタイムに補正できます。数百個のLEDを用いれば、ダイナミックなフルカラー表現や滑らかなアニメーションなど、Ambient Illuminationにふさわしい動きのある照明効果を演出できます。
KRTBI D2LM31.31 特徴
KRTBI D2LM31.31はams-OSRAM社が提供するインテリジェントなRGBデバイスで、赤(R)、緑(G)、青(B)のLEDに加えて、R/G/B LEDを制御するドライバーが内蔵されています。また、外部のマイクロコントローラーは、オープンシステムプロトコルを使用して、デイジーチェーンアーキテクチャ※1内の各デバイスをアドレス指定し、制御することができます。
以下は、このデバイスの主な特徴です。
高混色精度
各RGBの明るさ、色情報がメモリーに格納されており、ターゲットの混色に対して、個々にDutyを設定し、また高いPWM精度で高い混色精度を達成できます。
温度補正
パッケージ内部の温度センサーより、ダイの直接温度を検知することで、温度変化によるLEDの明るさ・色度変化を想定し、補正することができます。
高輝度モード搭載
10mA / 50mAの2種類の電流モードを搭載。
明るい環境下でも視認性を確保できます。
回路の簡素化
アナログRGB LEDと比較して、LEDに、温度センサー、メモリー、PWM、トランジスタなどの機能が搭載されているため、回路が簡素化できます。
OPEN Protocol採用
SPIが使えるマイクロコントローラーであれば、使用することが可能です
ノイズに強い
ノイズに強いCAN transceiverモードを搭載。
長距離でも信号を伝えることができます。
※1 デイジーチェーンアーキテクチャ
複数のデバイスを直列に接続する方式を指します。この構成では各デバイスが前段から信号を受け取り、後段へと信号を送るため、配線が簡素化され、デバイスの追加も容易になります。KRTBI D2LM31.31は最大1000個まで接続可能です。
RGBi 搭載ボード
概要

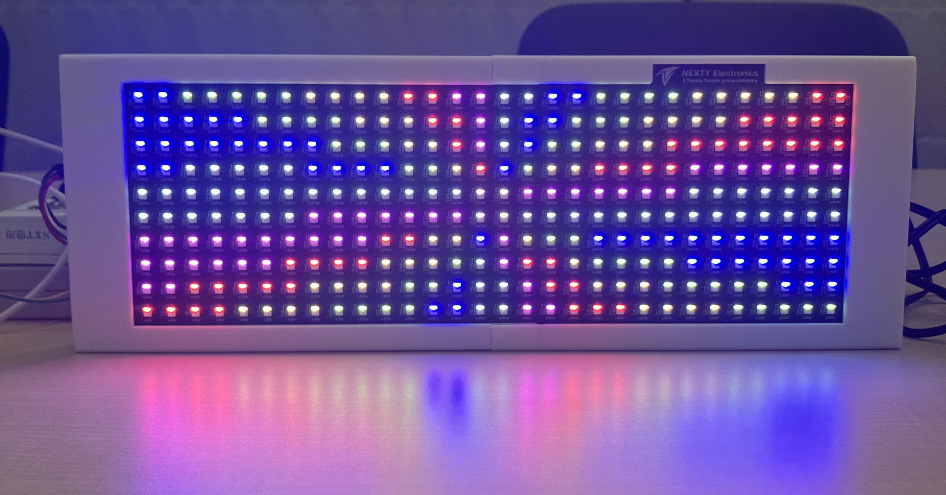

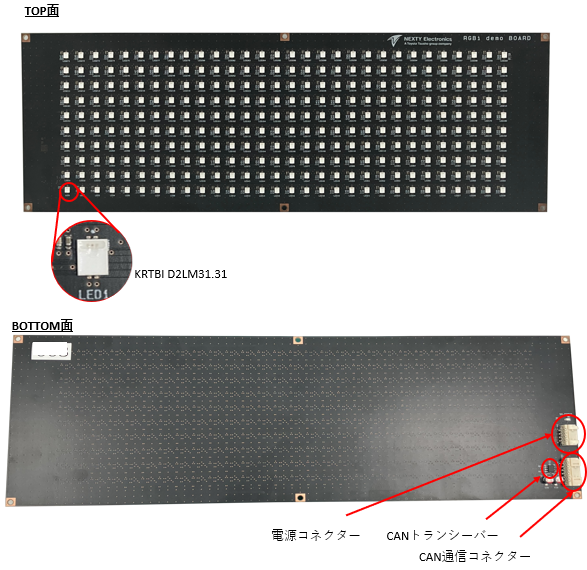

当社オリジナルのRGBi搭載ボード(基板サイズ:350mm×120mm)は、300個のRGBi LEDを搭載しており、フルカラーでダイナミックな発色と動きのある照明効果を実現します。各LEDは通信機能により個別制御が可能で、多彩な色やパターン、アニメーションを自在に表現できます。
構成
CANトランシーバーを搭載し、ams-OSRAM社のRGBi LEDを300個デイジーチェーン接続でマトリックス状に配置しています。CANインターフェイスを通じてマイクロコントローラーから制御され、希望する画像パターンを簡単に表示することができます。
デモの紹介
今回ご紹介したams-OSRAM社製RGBi 搭載ボードのデモの例は以下になります。

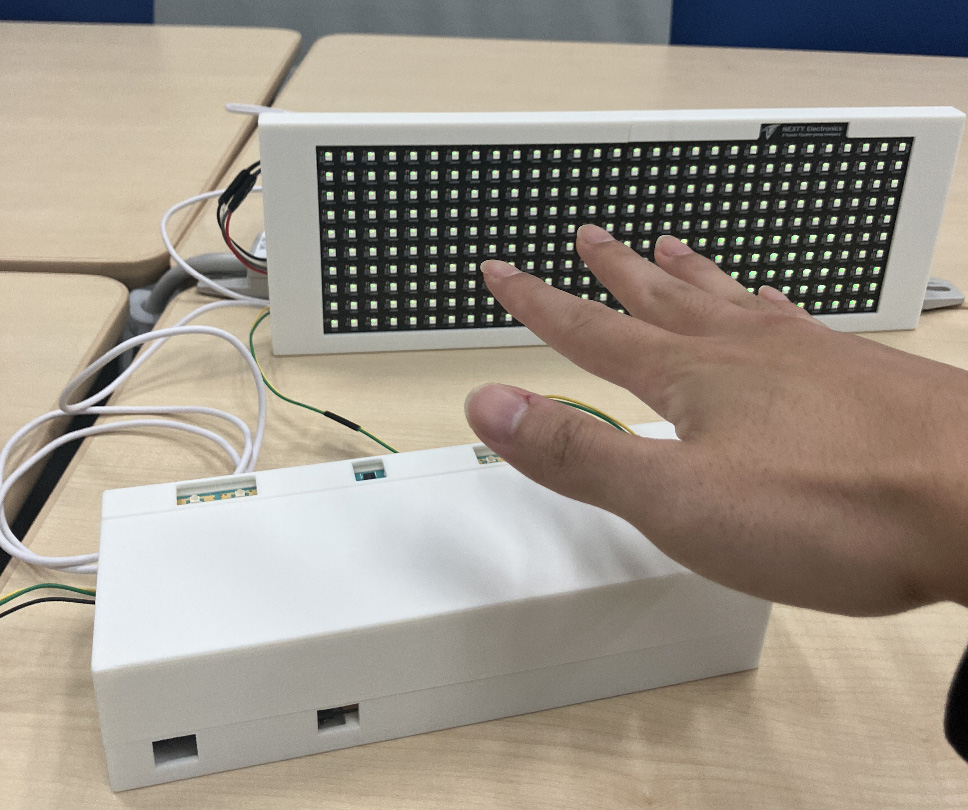

ジェスチャセンサー+RGBi デモ

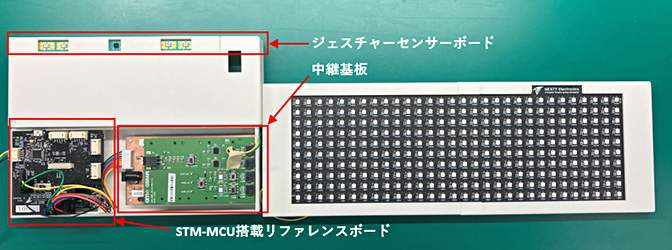

- ADI社製ジェスチャセンサーボード、NXT社製STM版リファレンスボード、その他中継基板とRGBi 搭載ボードを接続
- ジェスチャセンサーがスワイプ操作/形状を認識

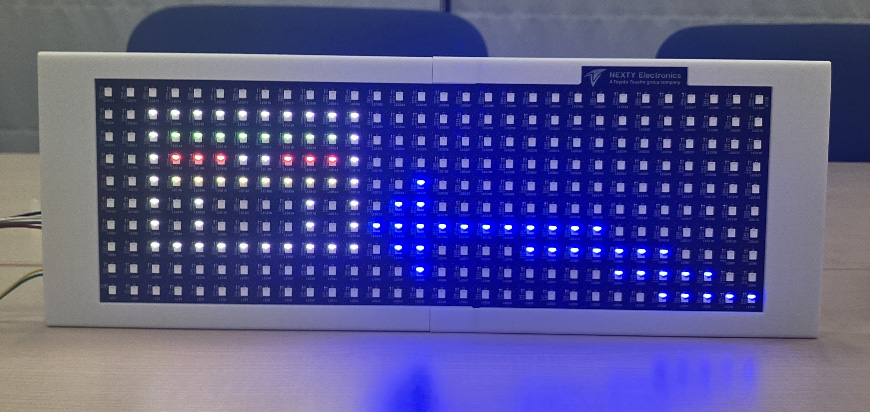

- 認識した結果に応じたアニメーションを出力
音声認識+RGBiデモ

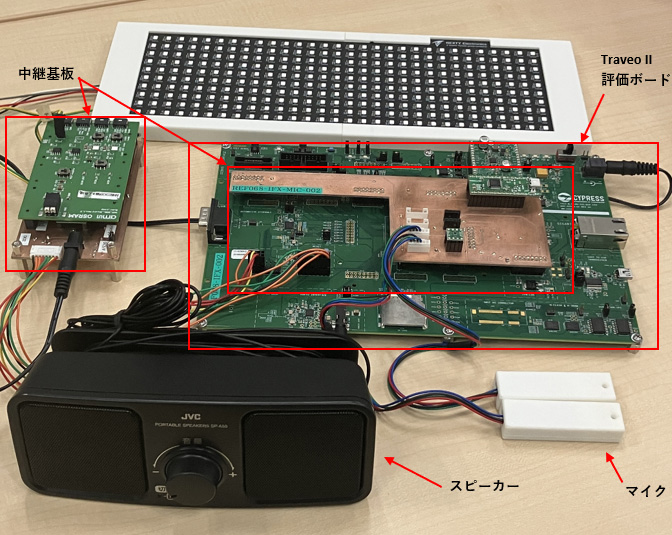

- Infineon社製Traveo II評価ボード、マイク、スピーカー、そのほか中継基板とRGBi搭載ボードを接続
- マイクに入力された音声を認識し、アニメーションとスピーカー出力で応答
まとめ
今回は、ネクスティエレクトロニクスが開発したams-OSRAM社製のRGBi搭載ボードをご紹介しました。RGBiは車載インテリア向けで、通信機能やドライバー機能を備えています。シンプルな回路構成であり混色時の色のバラツキが少なく、数百個のLEDを使用してダイナミックなフルカラー表現や動きのある照明効果を実現します。
記事に興味を持たれた方や、詳しい情報をお求めの方はお気軽にお問い合わせください。みなさまからのご質問やご意見をお待ちしております。
ネクスティ エレクトロニクスの取り組み
株式会社ネクスティ エレクトロニクスは、豊田通商グループのエレクトロニクス事業の中核企業として、カーエレクトロニクスの分野においてトップクラスの規模を誇ります。
技術と商材を核として、幅広い分野でお客さまや世の中のニーズに応え、 社会課題のソリューションを提供し、より善き社会の実現に貢献していきます。
また、ネクスティ エレクトロニクスの開発部隊では、取り扱い商材を活用した自社開発、受託開発(ハードウェア、ソフトウェア開発)なども実施しております。
お客様の困りごとなどの解決なども含め寄り添って対応いたしますので、お気軽にお問合せいただければと思います。
