SSDの基礎技術を徹底解説 ―仕組み・構造・選定ポイントの基本

SSDのしくみ

SSDは、主にNAND型フラッシュメモリとDRAMキャッシュ、高度なコントローラによって構成された記憶装置です。
NANDフラッシュはデータを電気的に記憶するため、物理的な可動部品がなく、高速なデータアクセスと高い信頼性を実現します。構造がシンプルなため、耐衝撃性にも優れています。SSDのコントローラは、データの書き込み・読み出しを最適化するだけでなく、エラー訂正（ECC）やウェアレベリング、ガベージコレクションなどの高度な管理機能を備えています。

SSDの構成

SSDのメリット

SSDの導入によって得られるメリットは多岐にわたります。データセンターでは、サーバーの起動時間短縮、AI推論やビッグデータ解析のスループットが向上します。産業機器では、リアルタイム制御やデータ収集のレスポンス向上、障害時の迅速な復旧、静音性による作業環境の改善などが挙げられます。車載分野では、ECUの起動時間短縮、OTA（Over The Air）によるソフトウェア更新の高速化、ADASや自動運転システムのリアルタイム処理性能の向上に貢献します。

省電力性も大きなメリットです。SSDはHDDに比べて消費電力が低く、データセンターの電力コスト削減、産業・車載機器のバッテリー駆動時間延長、発熱抑制に貢献します。耐衝撃性や高信頼性も、過酷な現場での安定運用を支える重要な要素です。

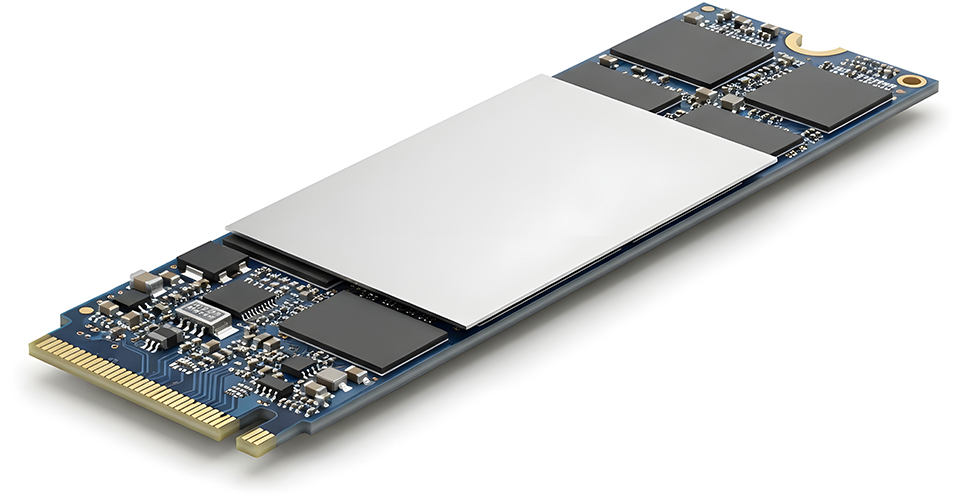

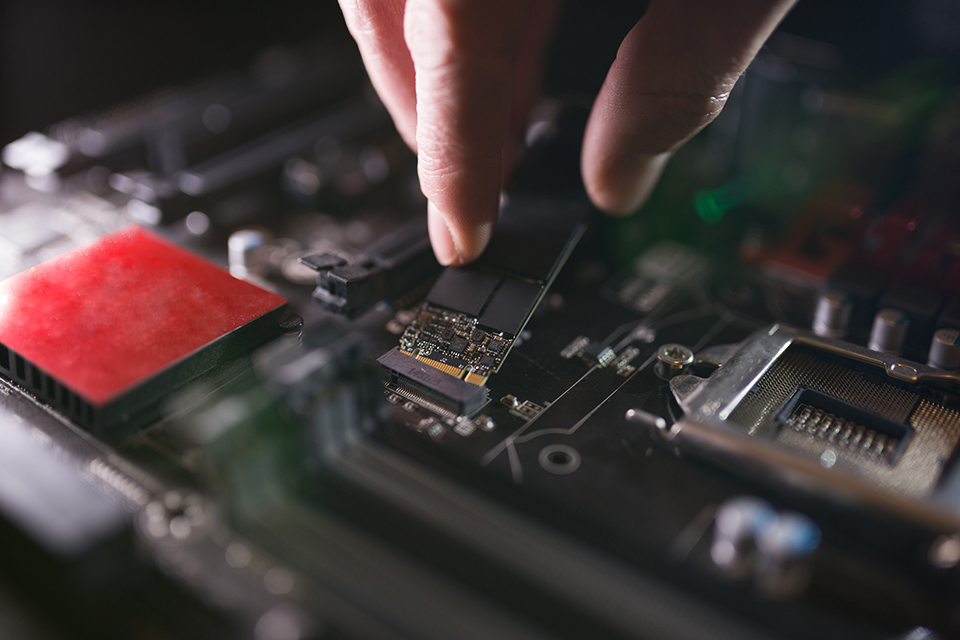

M.2 SSD

用途に応じて最適なインターフェイスとフォームファクタを選ぶ

SSDの性能を最大限に引き出すためには、用途に応じたインターフェイスとフォームファクタを選定する必要があります。

SSDのインターフェイスとは

SSDのインターフェイスとは、ストレージとシステムを接続し、データの通信規格や物理的な接続方式を指します。SSDインターフェイスには、PCIeとSATAの２種類があります。両者のインターフェイスに互換性はありません。

SATA（Serial ATA）

SATAは、従来のHDDやSSDで広く使われてきたインターフェイスです。SATA 3.0で最大転送速度は約600MB/sです。信号線が少なく設計がシンプルなため、コストや既存設計資産との互換性を重視する用途に適しています。

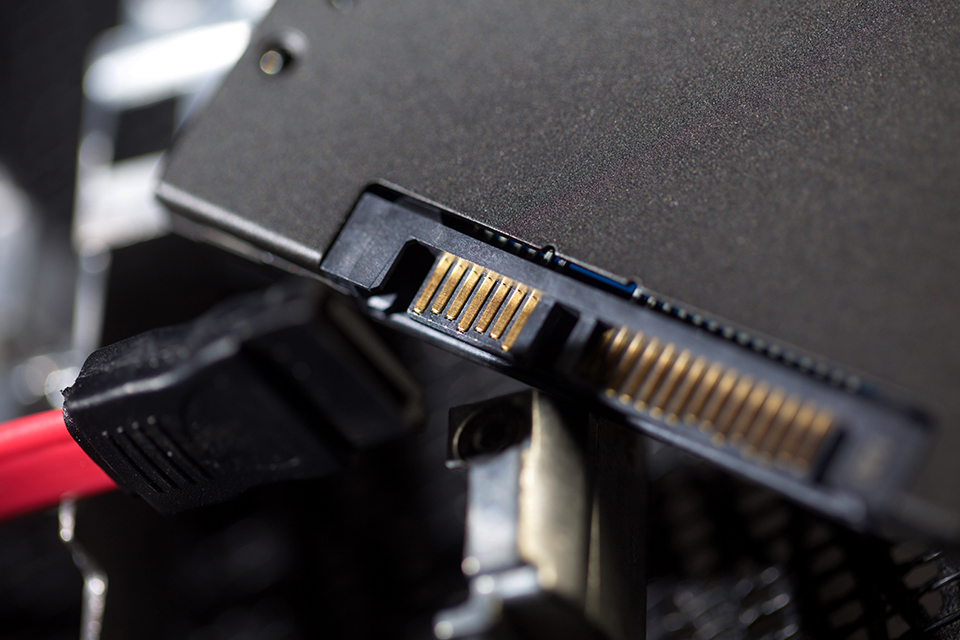

SATA

PCIe（NVMe）

PCIe（Peripheral Component Interconnect Express）は、PCやサーバー、最新の産業機器・車載コンピュータで主流となっている高速インターフェイスです。NVMe（Non-Volatile Memory Express）はPCIe上でSSDを制御するためのプロトコルで、PCIe Gen6ではx4レーン時の最大転送速度は約30.25GB/sを実現します。PCIeはレーン数や世代によって帯域が変わります。

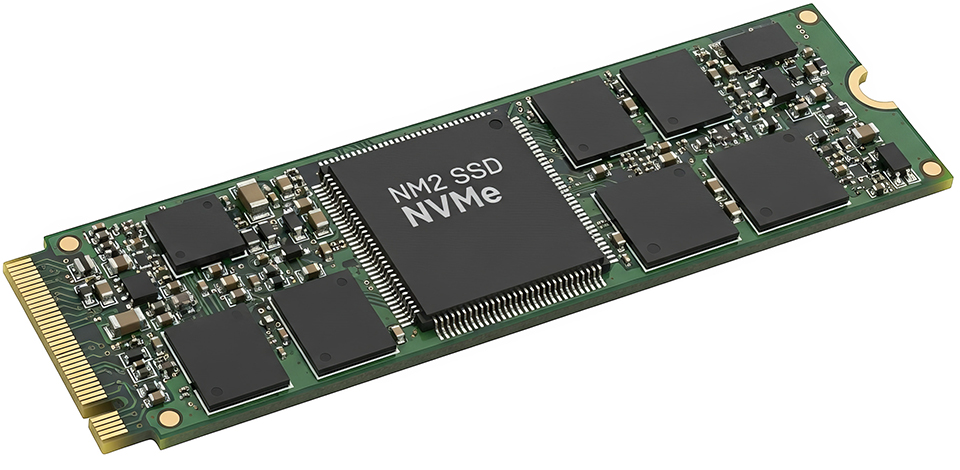

PCIe M.2

SSDのフォームファクタとは

フォームファクタとは、SSDの物理的な形状やサイズ、コネクタの種類を指します。設計現場では、搭載スペースや冷却効率、メンテナンス性などに直結する重要な要素です。

主なフォームファクタ

• 2.5インチ SATA：SATA接続に対応し、HDDの代替として広く使われています。
• M.2：小型・薄型で、ノートPCや組込み機器、車載コンピュータなどスペース制約の厳しい用途に最適です。PCIeスロットを使用してNVMeに対応するモデルは高速なデータ転送が可能です。SATA対応モデルもあります。
• U.2：2.5インチSSD向けの規格で、エンタープライズ用途で利用され、高耐久・高性能が求められるサーバーや産業用ストレージに適しています。ホットスワップ対応やメンテナンス性の高さも特徴です。ユニバーサルの名が示す通り、U.2のフォームファクタはPCIeやSATAなどのさまざまなインターフェイスに対応できます。
• E1.S / E3.S：次世代データセンター向けのフォームファクタで、高密度実装や高効率な冷却設計が可能です。産業機器や車載の高集積ボードにも応用が進んでいます。

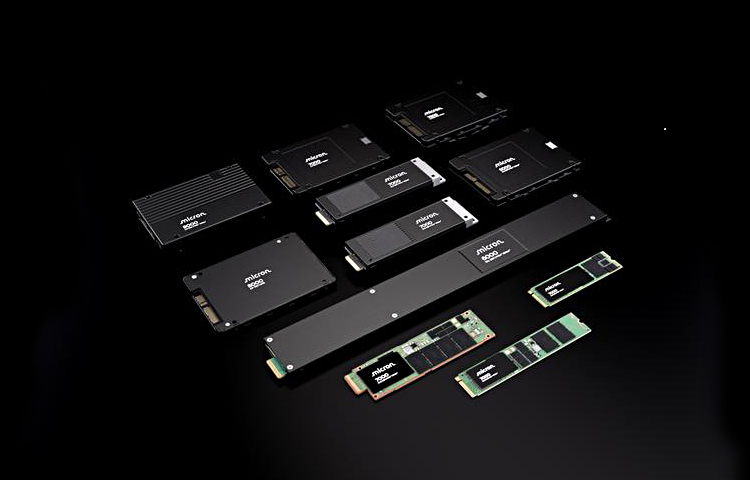

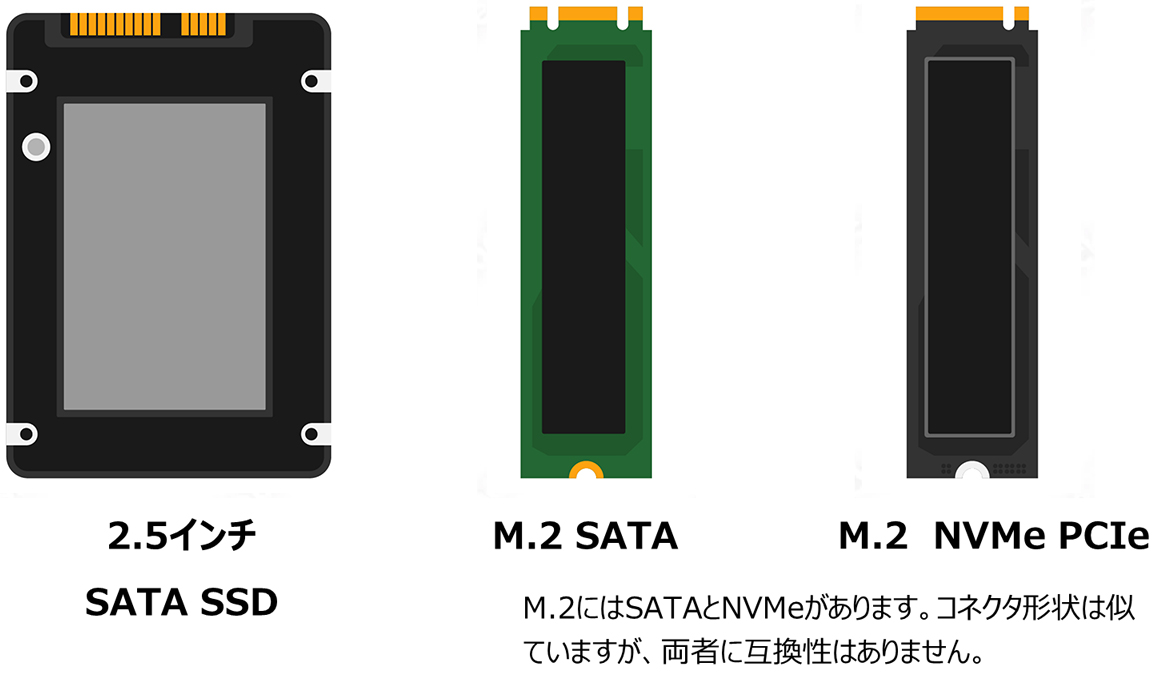

さまざまなフォームファクタ

NANDタイプの選び方―耐久とコストのバランス

SSDの記憶媒体であるNANDフラッシュには、SLC、MLC、TLC、QLCなど複数のタイプがあります。下の図は１セルあたりに格納できるデータの種類を表しました。構造がシンプルなほど信頼性が高いがコストが高い、構造が複雑になるほど信頼性は下がりますがコストが安くなります。

NANDフラッシュのタイプ（SLC、MLC、TLC、QLC）

• SLC（Single Level Cell）：1セルあたり1ビットを記録し、書き換え耐久性がと非常に高い（100K P/E cycle）のが特徴です。産業機器やミッションクリティカルな用途、データセンターのログ保存などに適していますが、容量単価が高く大容量化にはコストが掛かります。
• MLC（Multi Level Cell）：1セルあたり2ビットを記録し、SLCよりもコストパフォーマンスに優れています。耐久性も十分高く（10K P/E cycle）、一般的な産業機器や車載用途、データセンターのストレージに広く採用されています。
• TLC（Triple Level Cell）：1セルあたり3ビットを記録し、コストと容量のバランスが良く、クライアントPCや多くのエンタープライズSSDで主流となっています。
• QLC（Quad Level Cell）：1セルあたり4ビットを記録し、大容量・低コストが特徴です。主に読み出し中心の用途やコスト重視のストレージに使われますが、書き換え耐久性は他方式より低いため（1K P/E cycle）、運用実態に合わせた選定が重要です。データセンターのアーカイブ用途や産業機器の長期保存、車載の地図データ保持などに適しています。

SSD選定時は、ワークロード（書き込み量、ランダムアクセス比率、ピーク時の同時アクセス数）を把握し、TBW（総書換え可能容量）や保証期間、コントローラのウェアレベリング性能を総合的に評価することが求められます。

SSDのコントローラの役割

SSDの心臓部ともいえるコントローラは、SSD全体の性能や信頼性を大きく左右する重要な存在です。コントローラは、NANDフラッシュメモリへのデータの書き込みや読み出しを最適に制御し、SSDが本来持つ高速性や長寿命を引き出します。
コントローラはデータ管理の役割を担い、NANDセルへの効率的なデータの配置やアクセスを制御します。これにより、読み書きの速度やレスポンスが大きく向上します。また、SSD内部で発生するエラーを自動的に検出・訂正するECC（エラー訂正機能）もコントローラが担当しており、データの整合性と信頼性を高めています。
さらに、NANDフラッシュは書き換え回数に限界があるため、特定のセルだけが集中的に使われて早期に劣化しないよう、コントローラはウェアレベリング（Wear Leveling）と呼ばれる技術で書き込みを全体に均等に分散させます。これにより、SSD全体の寿命を延ばすことができます。
加えて、TRIMコマンドへの対応もコントローラの重要な機能です。TRIMは、OSが削除などで未使用になった領域をSSDに通知することで、不要データの整理（ガベージコレクション）を効率化します。その結果、書き込み時のオーバーヘッドが減り、SSDの性能低下や書き込み回数の増加を抑えることができます。
このように、コントローラはSSDのパフォーマンスと信頼性を支える中核的な役割を果たしており、SSD選定時にはコントローラの性能や機能も重要なチェックポイントとなります。

信頼性・セキュリティを高めるSSD技術

信頼性とセキュリティは、現代のストレージを備えるあらゆるシステムにおいて欠かせない要素となっています。SSDの内部には、データの安全性と長寿命化を実現するためのさまざまな技術が組み込まれています。

• Power Loss Protection（PLP）
  PLPは、突然の電源断が発生した際にもデータを守る、書き込み中のデータが失われるリスクを低減するため、専用の回路やコンデンサを搭載しています。これにより、システム障害や予期せぬ停電が起きても、保存中の重要な情報が損なわれることなく保護されます。特に、リアルタイムでデータを記録するシステムや、長時間連続運用が求められる用途で有効です。
• SMART／テレメトリ
  SMART（Self-Monitoring, Analysis and Reporting Technology）やテレメトリ機能は、ストレージの健康状態や寿命予測、エラー発生状況などを常時監視・記録できます。障害の予兆を早期に発見し、計画的なメンテナンスや予防保全を可能にします。
• ハードウェア暗号化（AES-256）
  AES-256ハードウェア暗号化機能は、SSD内部でデータを書き込む際に自動的に暗号化処理を行う仕組みです。ハードウェアレベルで暗号化が実行されるため、ホストCPUの負荷を低減できます。外部からストレージを取り外しても、暗号鍵がなければデータを復号できないため、不正アクセスや情報漏えいのリスクを大幅に低減できます。特に、機密性の高いデータや個人情報を扱うシステムでは、このハードウェア暗号化の有無が導入判断の大きなポイントとなります。
• SED（自己暗号化ドライブ）
  SED（Self-Encrypting Drive／自己暗号化ドライブ）は、ストレージ自体がデータの暗号化・復号を自動的に行うSSDです。SEDは、TCG Opalなどの業界標準規格に準拠しており、企業や組織の厳格なセキュリティ要件にも対応できます。SEDの特徴は、ユーザーや管理者が設定したパスワードや認証情報がなければ、ストレージ内のデータにアクセスできない点です。また、暗号消去機能も備えており、ドライブの再利用や廃棄時に保存データを短時間で安全に消去できます。これにより、情報漏えいのリスクを最小限に抑え、安心して運用できます。
• ファームウェアの堅牢性
  ファームウェアはストレージの動作やセキュリティ機能を制御する心臓部であり、定期的なアップデートや脆弱性対策が不可欠です。署名付きファームウェアやセキュアなアップデート機能を備えたSSDは、外部からの不正アクセスや改ざんを防ぎ、長期運用でも安心して利用できます。最近では、OTA（Over The Air）による遠隔アップデートも普及しており、運用現場でのセキュリティと信頼性の両立がますます重要になっています。

このように、SSDは多層的な技術によって信頼性とセキュリティを高めています。導入時には、運用環境や用途に合わせてPLPやSMART、暗号化・消去機能、ファームウェアの堅牢性など、必要な機能を総合的に評価することが重要です。

SSD技術トレンド―多層化、PCIe Gen6、CXL連携

SSD技術は急速に進化しており、特にNANDフラッシュメモリの多層化が著しく加速しています。近年では、232層から276層、そして300層を超える超多層構造のNANDが登場し、これによってSSDの記憶容量は飛躍的に増加し、同時にデータの読み書き性能も大幅に向上しています。多層化による高密度化は、限られたスペースでより多くのデータを保存できるだけでなく、アクセス速度や消費電力の面でも大きなメリットをもたらします。

PCI-SIG（PCI Special Interest Group）が策定したPCIe Gen6に対応するSSDは、従来世代を大きく上回る128Gbps超の帯域幅を実現しており、AIやHPC（High Performance Computing）など、膨大なデータを高速かつ同時に処理する必要がある先端分野で、その真価を発揮します。AIモデルの学習や推論、ビッグデータ解析といった用途では、データの読み書き速度がボトルネックとなることが多く、PCIe Gen6 SSDの導入によってシステム全体の処理効率や応答性が飛躍的に向上します。

SSDとCXL（Compute Express Link）は、次世代のデータセンターやAI、HPC分野で注目されている新しい組み合わせです。CXLはPCeを基盤とした高速インターフェイスで、従来のNVMe SSDよりも柔軟にCPUやアクセラレータとSSDを接続できます。これにより、SSDを単なるストレージとしてだけでなく、システムメモリのように扱うことが可能になり、CPUがSSD上のデータに直接・高速にアクセスできるようになります。結果として、I/Oのボトルネックが大幅に緩和され、AIやビッグデータ解析など大容量・高速処理が必要な用途で、より効率的なシステム設計が実現します。CXL対応SSDは今後のデータセンター基盤の進化を支える重要な技術として、各メーカーが開発を進めています。

まとめ

SSDの基礎技術を理解することで、用途や運用環境に合わせた適切なストレージ選定が可能になります。NANDフラッシュの種類やコントローラの役割、インターフェイスやフォームファクタの特徴など、基本を押さえておくことで、システムの安定運用やパフォーマンス向上につながります。まずはSSDの仕組みと構造をしっかりと把握し、自社のニーズに合った選定を進めていきましょう。
