Vishay IHLE® 電界シールド付きパワーインダクタの実力とは？ EMI対策と省スペース設計を両立する次世代ソリューション

電磁界の発生とその影響

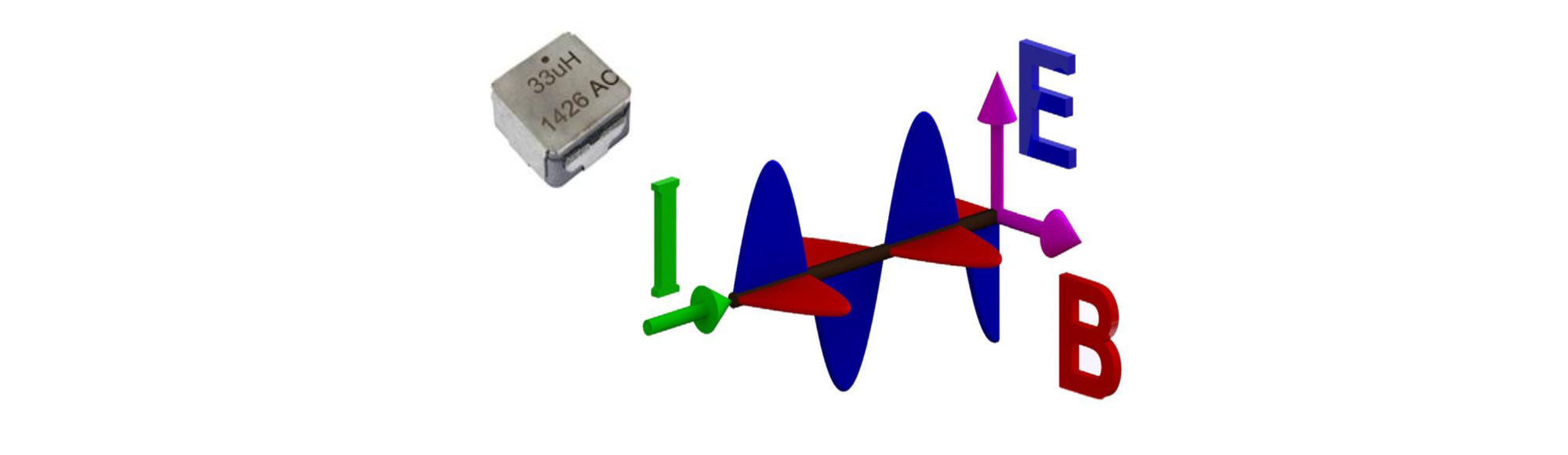

電子回路に電流が流れると、必ず2種類の電磁界が発生します。1つは磁界（Bフィールド）で、もう1つは電界（Eフィールド）です。これらは互いに直角の方向に広がり、周囲の電子部品に影響を及ぼす可能性があります。
磁界はモーターやトランスの動作に欠かせない重要な要素ですが、制御が不十分だと周囲の配線や部品に不要な電圧を発生させ、ノイズの原因となります。一方、電界は静電気や無線通信の基本原理として重要な役割を果たしますが、電子回路内で適切に制御されないと、不要な放射ノイズとして周囲の回路や通信機器に干渉し、EMIの原因となります。

IHLEの革新：Eフィールドシールドの統合

従来、磁界の漏洩を抑制するためには、磁性材料でコイル全体を包み込む「シールドインダクタ」が一般的に使用されてきました。VishayのIHLP®シリーズはその代表例で、磁性樹脂でコイル全体を包み込むモールド構造を採用しており、Bフィールドの漏洩を大幅に抑制します。
ただし、IHLPのような構造では磁界の抑制には効果的である一方、電界の放射までは十分に抑えきれず、基板上に別途金属シールドを設ける必要がありました。このような追加対策は、部品点数の増加や実装面積の拡大、さらにはコストの上昇といった新たな課題を引き起こしていました。

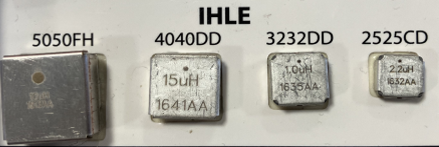

IHLEシリーズは、IHLPインダクタの上部に銅製の電界シールドを一体化した構造を採用しており、これによりEフィールドの放射を最大20dB低減する高いノイズ抑制効果を発揮します。このシールドはニッケルとスズで表面処理され、基板上のグランドに接続することで効果を発揮します。

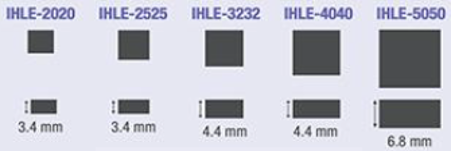

この構造により、インダクタの高さはわずか0.3mm増加するのみで、IHLPシリーズと同等のインダクタンス、定格電流、直流抵抗（DCR）を維持。既存設計からの置き換えもスムーズに行えます。

実測データが示すノイズ低減効果

Vishayの社内評価によると、DC/DCコンバーター回路において、同一サイズ・同一インダクタンスのインダクタを比較した結果、IHLEはフェライトコアインダクタやIHLPと比べて最も低い放射ノイズを示しました。
1cmの距離に設置した検出コイルで測定した誘導電圧は、フェライトコアインダクタが約3.4mV、IHLPが1.0mV、IHLEではわずか0.28mVと、Eフィールドの大幅な低減効果が定量的に確認されました。

フェライトタイプ、IHLP、IHLEのノイズレベルの比較

・車載DC/DCコンバーター

CISPR25 Class 5など、厳格なEMC規格への適合が求められる車載用途では、IHLEの最大20dBのEフィールド抑制性能が、放射ノイズの低減と外付けシールド不要による設計の簡素化に大きく貢献します。これにより、基板上の実装面積や部品点数の削減、コストダウンにもつながります。

・LEDドライバ回路

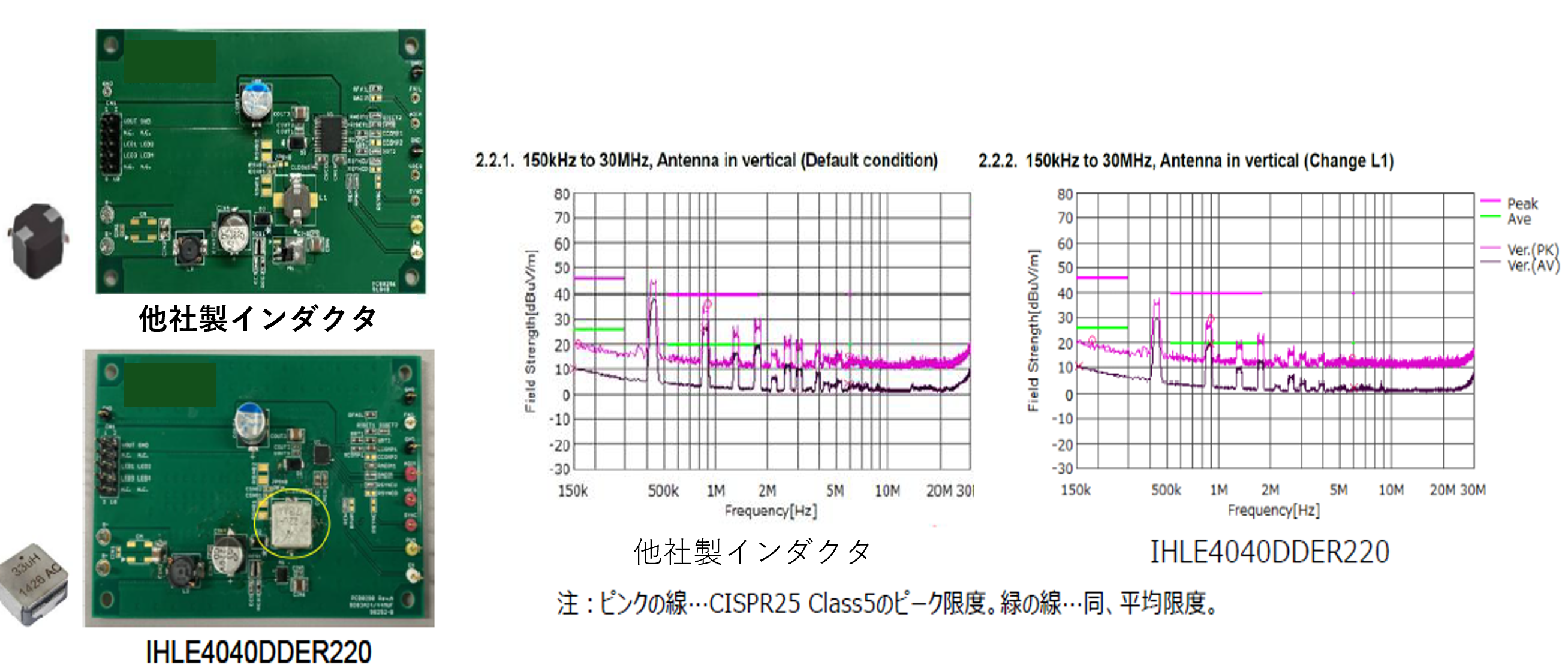

Vishayの評価によると、LEDドライバの評価ボードにおいて、他社製インダクタとIHLE4040DDを比較した結果、CISPR25 Class 5の測定条件下でIHLEは10dB以上低い放射ノイズを記録しました。ノイズ対策が重要なLED照明やディスプレイ駆動回路において、IHLEは高いEMI抑制効果を発揮する有力な選択肢です。

・産業用電源モジュール

IHLEは、車載電源や産業用電源などの高電流・高周波動作環境下でも安定した電気的性能を維持し、周辺回路へのノイズ干渉を効果的に抑制します。そのため、EMI対策にかかる設計工数や試作回数を削減でき、開発期間の短縮や製品化スピードの向上にもつながります。

・高周波デジタル計測器

オシロスコープやスペクトラムアナライザなどの高周波デジタル計測器では、微小な信号を正確に測定するため、外部からのノイズ影響を極限まで抑える必要があります。IHLEは、BフィールドとEフィールドの両方を効果的に抑制できるため、測定精度の確保と筐体内ノイズの最小化に貢献します。特に、シールド空間が限られる小型筐体内でのノイズ対策において、IHLEの一体型構造は大きなメリットとなります。
