PSOC™ センシング・制御・HMIを1チップに。スマート機器をもっと自由に

PSOC™（Programmable System-on-Chip）は、インフィニオンが提供する高柔軟性・高集積型のマイコンシリーズで、産業機器や民生機器に最適なソリューションです。Arm® Cortex®-M0+/M4/M33/M55コアを搭載し、アナログ・デジタル機能を自由に構成できる再構成可能なアーキテクチャを採用。液面検知、温度・電流センシング、静電容量式タッチ操作（CAPSENSE™）、誘導センシングなど、多様なセンシング技術を1チップで実現します。金属面や非接触操作にも対応し、防水性・耐環境性に優れたHMI設計が可能。スマート家電、ウェアラブル、工場設備、ロボット掃除機など、世界中のメーカーに採用されており、設計の自由度、信頼性、コスト効率の面で高い評価を得ています。新しくラインナップに加わったPSOC™ Controlは、モーター制御および電力変換アプリケーションのリアルタイム制御とシステム効率の向上を可能にします。PSOC™ Edgeは、インフィニオンの機械学習で強化されたセンシング、低消費電力、セキュア、高度なHMIを提供できるAI対応高性能マイクロコントローラーです。

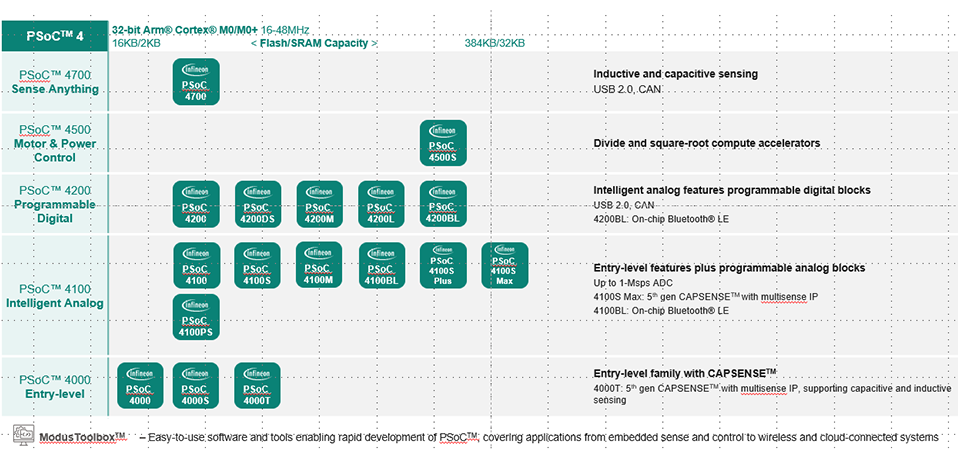

Arm Cortex-M0/M0＋搭載の低消費電力マイコン。柔軟なアナログ・デジタル機能で、IoT機器や産業用センサー制御に最適。コストパフォーマンスにも優れる。

マイコンコア：　ARM® Cortex®-M0 / M0+
動作周波数：　最大 48 MHz
フラッシュメモリー：　最大 384 KB
SRAM：　最大 32 KB
電源電圧：　1.71V ～ 5.5V
I/Oポート：　最大 98本の汎用I/O
アナログ機能：　オペアンプ、コンパレータ、ADC（最大12ビット）、DAC
デジタル機能：　タイマー、PWM、シリアル通信（UART/I2C/SPI）
CapSense®：　静電容量式タッチセンシング機能
開発環境：　ModusToolbox™、PSoC Creator™

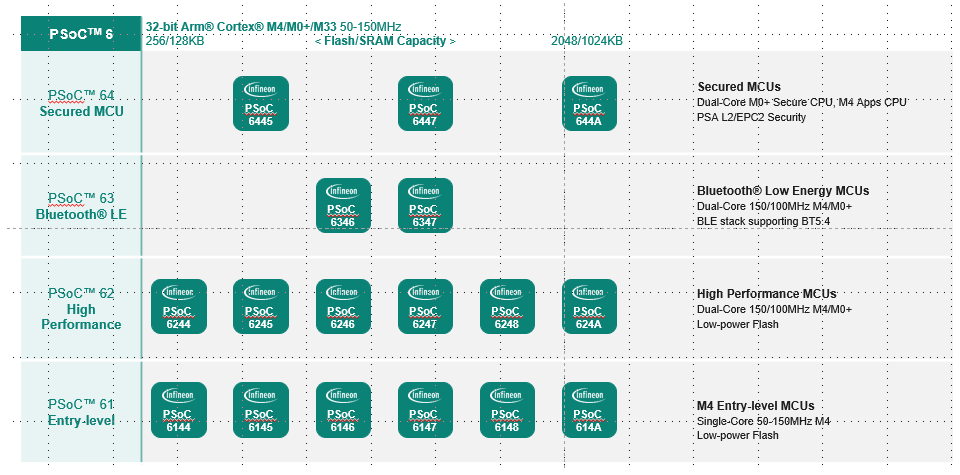

Arm Cortex-M4/M0+デュアルコアで高性能・低消費電力を両立。セキュリティー機能も充実し、IoTやウェアラブル機器に最適なマイコンソリューション。

CPUコア：　デュアルコア構成：Arm® Cortex®-M4（最大150 MHz） + Cortex®-M0+（最大100 MHz）
メモリー：　最大2MBフラッシュ、1MB SRAM（ECC対応）
電源電圧：　1.7V ～ 3.6V（低消費電力設計）
パワーモード：　超低消費電力モード（Deep Sleep、Hibernate、Stop）対応
セキュリティー：　Arm® TrustZone®、セキュアブート、暗号化アクセラレータ（AES、SHA、RSA、ECC）
アナログ機能：　12ビットSAR ADC、DAC、オペアンプ、コンパレータ
デジタル機能：　タイマー、PWM、シリアル通信（UART、SPI、I2C、CAN）
CapSense®：　静電容量式タッチセンシング（ボタン、スライダー、タッチパッド）
無線通信：　Bluetooth® 5.0（LE）、Wi-Fi（一部モデル）
開発環境：　ModusToolbox™、PSoC Creator™（一部サポート）
パッケージ：　TQFP、QFN、BGA、WLCSPなど多様なパッケージオプション

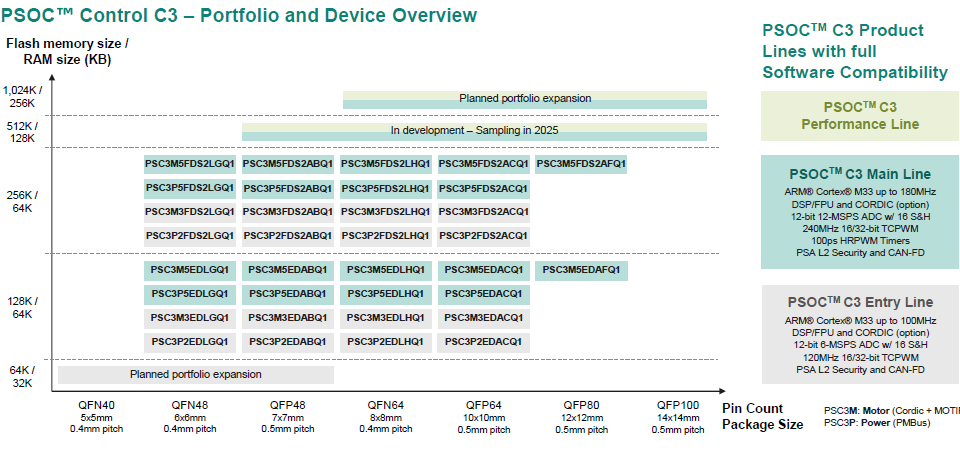

Arm Cortex-M33コアを搭載した高性能マイコン。低消費電力設計と豊富なアナログ・デジタル機能により、モーター制御や電源変換、IoT機器に最適です。セキュリティー機能も充実。

CPUコア：　Arm® Cortex®-M33（最大180 MHz）、DSP、FPU、TrustZone対応
メモリー：　256 KB フラッシュ（ECC対応、Read-While-Write）、64 KB SRAM（ECC対応）、64 KB ROM、32 KB SFlash
アナログ機能：　高性能アナログサブシステム（HPPASS）：12ビット 12MSPS SAR ADC、最大16チャンネル並列、サンプリング、5つのコンパレータ（10ビットDAC内蔵）、スロープジェネレーター、温度センサ
デジタル機能：　CORDICアクセラレータ、16×16ビット + 4×32ビット TCPWM（HRPWM対応、<80ps分解能）、Smart I/O（最大28ピン）、Trigger MUX
通信インターフェイス：　最大6 SCB（I2C/SPI/UART）、2 CAN FD（最大8 Mbps）、1 SCBはDeep Sleep対応
セキュリティー：　PSA Level 2認証、TrustZone、暗号化アクセラレータ（AES-128、RSA、ECC、SHA-256）、TRNG、セキュアブート、コード保護
電源電圧：　1.71V ～ 3.6V
低消費電力モード：　Active、Sleep、Deep Sleep（RAM保持/非保持）、Hibernate（RTC保持）、最小300nA
I/O構成：　最大66ピン（50 GPIO、16 アナログ専用）、Smart I/O対応ポート最大7
パッケージ：　VQFN-48/64、E-LQFP-48/64/80
動作温度範囲：　-40°C ～ +115°C
開発環境：　ModusToolbox™ 対応

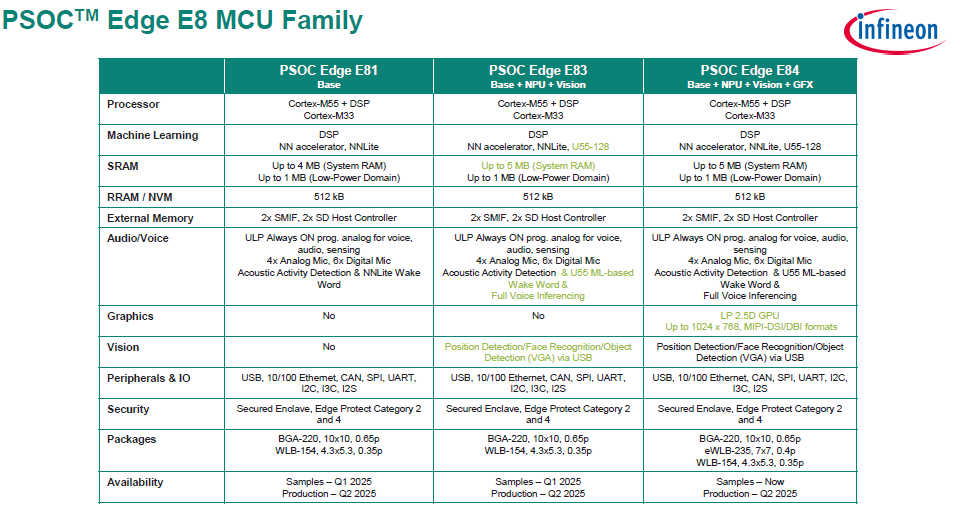

AI推論対応の次世代マイコン。センサーフュージョンや機械学習をエッジで処理可能。スマートファクトリーやヘルスケア機器に最適。

CPUコア：　Arm® Cortex®-M55（Helium™ DSP対応） + Cortex®-M33（低消費電力制御）
AI/MLアクセラレータ：　Arm® Ethos™-U55 microNPU + Infineon NNLite（ニューラルネットワーク専用）
メモリー構成：　高速オンチップメモリー + 拡張可能な外部メモリーインターフェイス
HMI機能：　2.5D GPU、MIPI-DSI/DBI対応ディスプレーコントローラー（最大1024×768）音声・オーディオマルチマイク対応、遠距離音声認識、音声起動
セキュリティー：　Lockstep enclave、Infineon Edge Protect Category 4、TrustZone、Mbed TLS
通信インターフェイス：　USB HS/FS（PHY付き）、CAN FD、Ethernet、Wi-Fi 6、Bluetooth LE、Matter
低消費電力モード：　Always-onドメイン、Hibernate、Deep Sleep対応（300nA以下）
開発環境：　ModusToolbox™、DEEPCRAFT™ Studio AI統合、BSP/PDL/ミドルウェア完備
ターゲット用途：　スマートホーム、ウェアラブル、HMI機器、ロボティクス、音声認識、AI IoT

ユースケース①：産業用液体管理（加湿器・ロボット掃除機）

【ユースケース概要】
液体の残量や流量を正確に検知することは、産業機器や民生機器の信頼性とユーザー体験に直結します。従来の機械式センサーでは、泡や残留物による誤検知が発生しやすく、メンテナンス頻度や誤動作のリスクが課題でした。PSOC™は非接触・高精度なセンシングを可能にし、液体管理のスマート化を実現します。

【主な機能】
誘導センシングによる非接触液面検知
高分解能ADCとMLベースのセンシングアルゴリズム
温度・湿度耐性の高い設計で環境変化に強い
センサーフュージョンによる複数データの統合処理

ユースケース②：民生用HMI（スマート家電・ウェアラブル）

【ユースケース概要】
家電やウェアラブル機器では、直感的で防水性の高い操作性が求められます。従来の静電容量式タッチでは、水滴や金属面での誤動作が課題でした。PSOC™は誘導センシングとCAPSENSE™技術により、金属面や空中操作にも対応し、次世代のHMIを実現します。

【主な機能】
CAPSENSE™によるホバータッチ・ジェスチャー操作
金属面対応の誘導センシングで防水性を確保
最大256ノード対応の2Dフィンガートラッキング
小型パッケージで省スペース設計が可能

ユースケース③：産業用制御パネル（工場・オフィス設備）

【ユースケース概要】
工場やビル設備の制御パネルでは、耐環境性と操作性の両立が求められます。水・油・粉塵などの影響を受けにくい操作系が必要であり、従来のメカ式ボタンでは耐久性や保守性に課題がありました。

【主な機能】
誘導センシングによる金属ボタン対応
高ESD耐性（最大6500V）で産業環境に対応
内蔵主発振器（IMO）による高精度クロック制御
アナログ・デジタルブロックの再構成で柔軟な設計
