デジタルモーターコントローラー（iMOTION™）

デジタルモーターコントローラー（iMOTION™）
永久磁石同期電動機（PMSM、PMモーター）のセンサーレス制御に必要なハードウェアとソフトウェアを統合することにより、最高のエネルギー効率の家電用モーターシステムを、最小のシステムコストで提供します。

<適用アプリケーション>
エアコン 室内/室外ファン、コンプレッサー
洗濯機 水流ポンプ
冷蔵庫 コンプレッサー、庫内ファン
掃除機 コード式・コードレス
ドライヤー コード式・コードレス
空気清浄機 送風ファン
扇風機
シーリングファン
換気扇
給湯器 送風ファン
電動ポンプ
電動工具

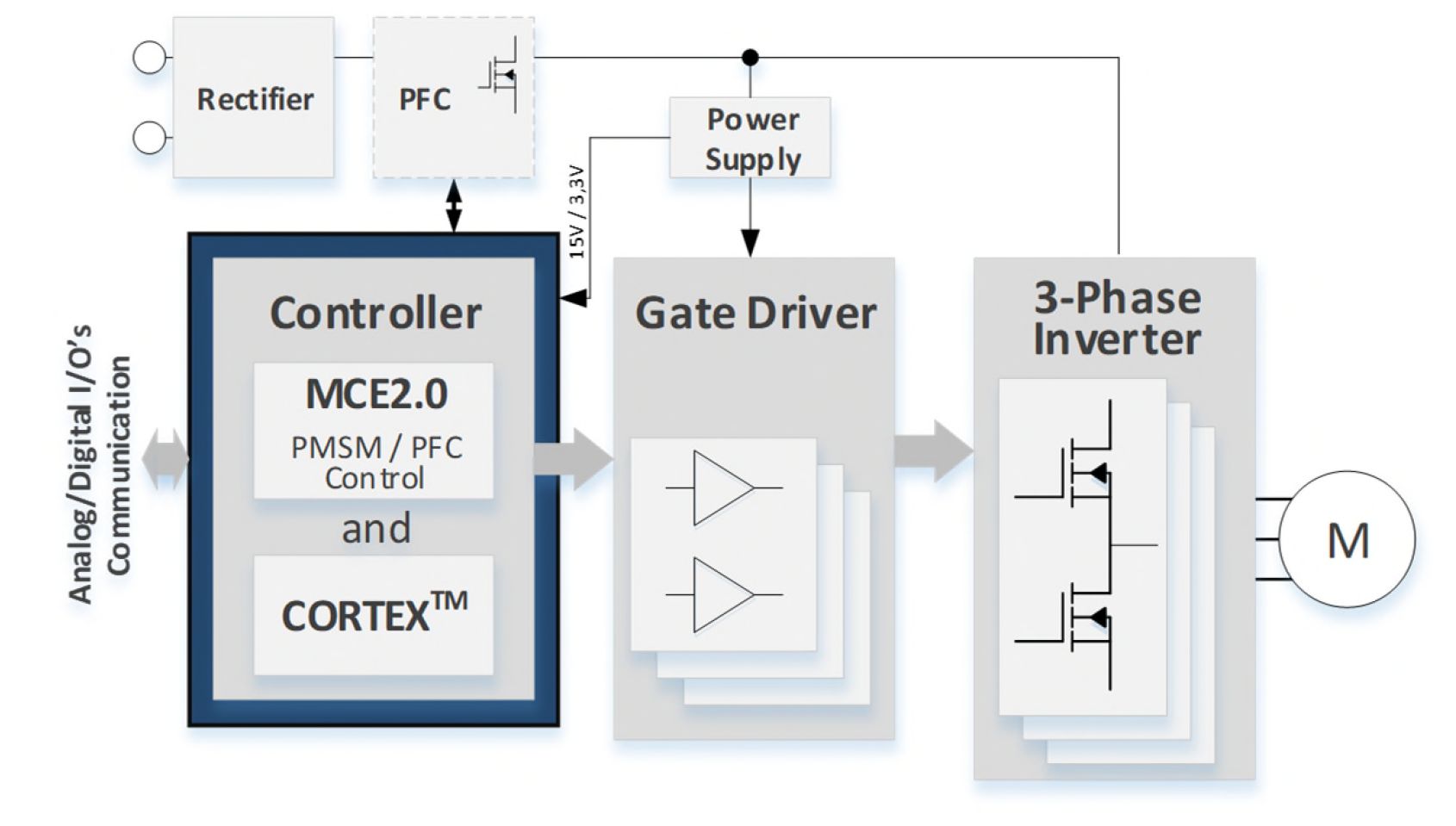

回路図の説明

回路図の説明


iMOTION™ ICは、PMモーターのセンサーレス磁界方向制御(FOC)に必要なハードウェアロジックとアナログインターフェイスをすべて統合しています。さらに、特許取得済みで実績のあるインフィニオンのモーター制御エンジン(MCE)を採用し、モーター制御アルゴリズムの開発プロセスでのソフトウェアコーディングが不要になります。可変速度モーター制御の実現にはモーター仕様や基板仕様をMCEへパラメーター設定するだけです。

パラメーター設定およびチューニングのPCアプリケーション(*1)がインフィニオン社から無償提供されており、これらのツールと評価キットを使用して1時間以内にモーターを動作させることができます。


    (*1)パラメーター設定およびチューニングのPCアプリケーションについて
    ver1.3.0以前 パラメーター設定はMCEWizard、チューニングはMCEDesignerの2つのツールを活用します
    ver5.01.17以降 iMOTION™ Solution Designerに統合され、設定＆動作確認をシームレスに実行でき、チューニング作業がより便利になりました

（詳しくはコチラ）

資料ダウンロード

◇デジタルモーターコントローラー（iMOTION™）の資料は以下リンクからダウンロードできます。
・iMOTION™総合ページ
・Power & sensing, Selection guide 2022
・～カズ・ハヤシが直伝する Vol.2～　モーターコントロール技術　スティッククリーナー向けiMOTION™
・～カズ ハヤシが直伝する Vol.1～　iMOTION™を使ったチューニング実践編
・iMOTION™を使った風量一定制御 換気扇、ブロワー、エアコン室内ファン、空気清浄機、掃除機など

◇デジタルモーターコントローラー（iMOTION™）に関するお問合せは、NEXTY Advanced Technologyカンパニーまで！
