モーター制御用統合IC　MOTIX™ Embedded Power ICs　⭐NEW !

モーター制御用統合IC　MOTIX™ Embedded Power ICs　⭐NEW !
Embedded Power ICsは、Arm®Cortex®-M の32ビットマイクロコントローラー、不揮発性フラッシュメモリ、アナログおよびミックスドシグナル周辺機器、通信インターフェースと、リレー、ハーフブリッジ、またはフルブリッジのDCおよびBLDCモーターアプリケーションに必要な駆動ステージを一つに統合した、System-on-Chipです。

ブリッジドライバは、電流制御可能な駆動段、およびいくつかの診断機能を備えており、Embedded Power ICsはシステムを最適化できます。これらの高度に統合された製品は、スペースとエネルギーを節約し、診断機能によってシステム全体の信頼性を向上させ、コンポーネントの数を最小限に抑えることで全体的なコストを削減します。これらは、小さくパッケージングするために最小限の外付け部品で構成するさまざまなモーター制御アプリケーションに完全に適合します。このようなアプリケーションには、ウィンドウリフト、サンルーフ、ワイパー、 ポンプ、HVACファンとやエンジン冷却ファンなどがあります。

製品選択ツリー
左図の通りに最適な製品を選定できます。例えば、バッテリーが12V、ASILレベルQM、LINインターフェース、ブラシレスDCモーターを使用の場合であればTLE987xの構成になります。

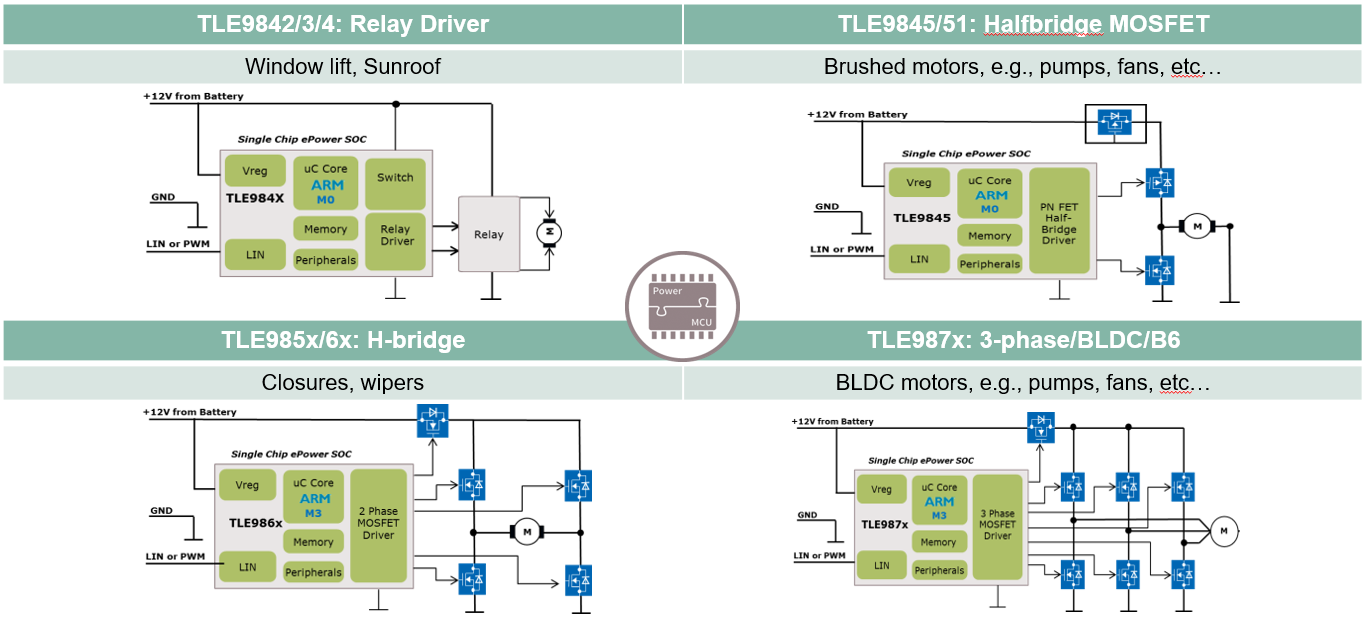

回路図の説明

回路図の説明

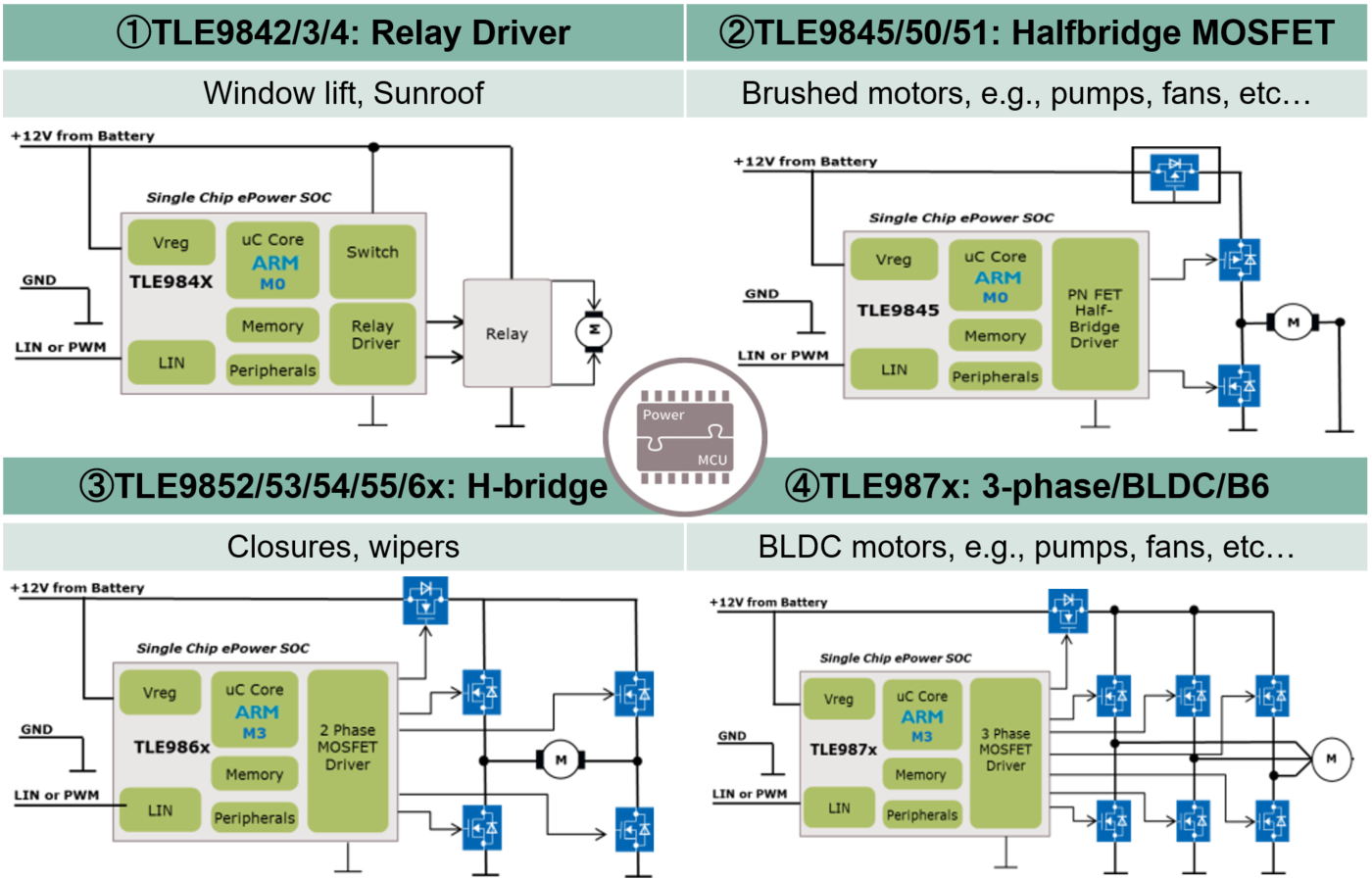

Embedded Power ICsは、以下のラインナップがございます。

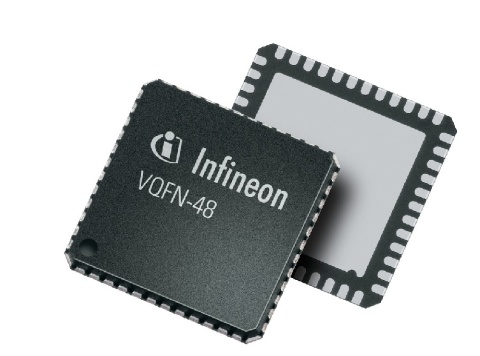

①リレー駆動用統合IC(TLE9842/3/4）
②ハーフブリッジ用統合IC(TLE9845/50/51)
③フルブリッジ用統合IC(TLE9852/53/54/55/6x)
④BLDCモーター用統合IC(TLE987x)

アプリケーションとして機電一体のモーター制御ソリューションを可能にするシステムです。

インフィニオンのシステムオンチップソリューションは、モーターの検知、制御、および動作に必要なすべての機能を統合ソリューションとして提供します。 （詳しくはコチラ）

資料ダウンロード

Embedded Power ICsに関する資料を以下へ纏めましたのでご確認ください。
その他、お問い合わせは、NEXTY Advanced Technologyカンパニーまで！



・リレー駆動用統合IC(TLE9842/3/4)　製品概要ページ

・ハーフブリッジ用統合IC(TLE9845/50/51)　製品概要ページ

・フルブリッジ用統合IC(TLE9852/53/54/55)※Cortex-M0　製品概要ページ

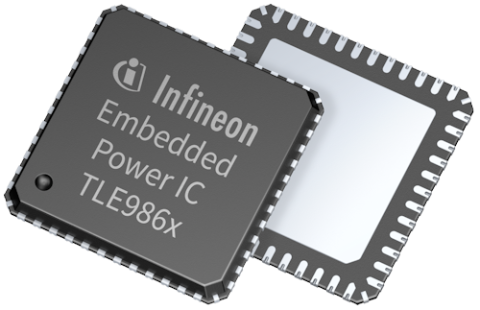

・フルブリッジ用統合IC(TLE986x)※Cortex-M3　製品概要ページ

・BLDCモーター用統合IC(TLE987x)　製品概要ページ
