IPD（インテリジェントパワーデバイス）とは？車載・産業機器で注目の半導体スイッチの仕組みとメリット

近年、車載システムや産業機器、IoTデバイスなど、さまざまな分野で高信頼・高効率な電力制御が求められています。こうしたニーズに応える技術として注目されているのがIntelligent Power Device（以下IPD）です。IPDは、従来のディスクリート構成では実現できなかった省スペース化や設計効率の向上、そして高い安全性を実現します。本コラムでは、IPDの基本構造や代表的な保護・診断機能、導入によるメリット、そして主な応用分野について分かりやすく解説し、今後の電力制御設計に新たな選択肢をもたらすIPDの魅力に迫ります。

IPD(Intelligent Power Device)とは

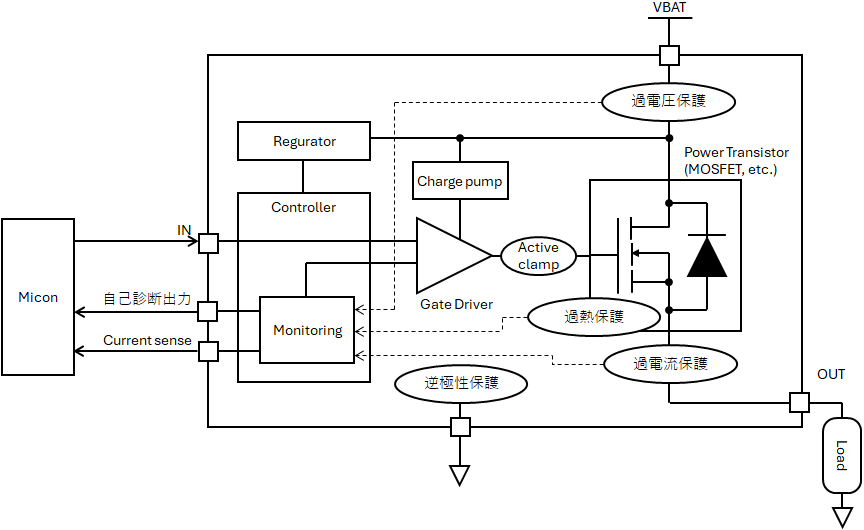

IPDは、パワースイッチ、制御回路、保護・診断機能を1つの半導体チップに統合した機能スイッチングデバイスです。従来は複数のディスクリート部品で構成されていた機能をワンチップ化することで、信頼性・省スペース性・設計効率を大幅に向上させています。IPDを構成する3ブロックをそれぞれ解説します。

パワースイッチ部：MOSFETやIGBTなどを用いて大電流のオン・オフを制御。これにより、負荷への電力供給を効率的かつ迅速に行うことが可能です。
制御回路部：ゲートドライバーやロジック回路を含み、パワースイッチの動作を正確に制御し、外部からの信号に応じたスイッチングを実現します。
保護・診断機能部：過熱、過電流、過電圧、逆極性などの異常状態を検知し、デバイスやシステムの破損を防ぐための保護回路や自己診断機能を内蔵しています。

代表的な保護・診断機能

車載や産業機器など、過酷な環境で動作するシステムでは、わずかな異常が重大な故障や安全リスクにつながります。
そこで注目されるのが、IPDに搭載される保護・診断機能です。これらの機能は、過熱や過電流、逆接続といった異常を瞬時に検知し、デバイスやシステムを守る「最後の砦」として機能します。

下図では、IPDに実装される代表的な保護・診断機能を一覧化しました。
なぜこれらの機能が必要なのか、どのように動作するのかを理解することで、より安全で高信頼な設計が可能になります。

機能	目的	詳細説明
過熱保護（サーマルシャットダウン）	温度上昇時に出力を遮断し破壊を防ぐ	内部温度センサーで異常な温度上昇を検知し、自動的にスイッチをオフにしてデバイスの損傷を防止します。
過電流保護	過大電流時に制限または遮断、短絡保護を含む	瞬時的な過電流や持続的な過電流を検出し、回路を保護。短絡時には迅速に遮断動作を行います。
過電圧保護	入力電圧が異常に高い場合にデバイスを保護	電源ラインの異常電圧を検知し、デバイスの破壊を防ぐために動作します。
逆極性保護	電源極性が逆接続された場合に保護	電源の接続ミスによる逆電流の流入を防止し、回路全体の安全性を確保します。
アクティブクランプ	誘導性負荷の逆起電力を吸収し破壊を防ぐ	モーターやリレーなど誘導性負荷から発生する逆起電力を吸収し、スイッチング素子の損傷を防止します。
自己診断出力	負荷異常や保護動作を外部マイコンへ通知	内部状態をモニタリングし、異常検知時に信号を出力。システム全体の信頼性向上に寄与します。

機能概略比較表

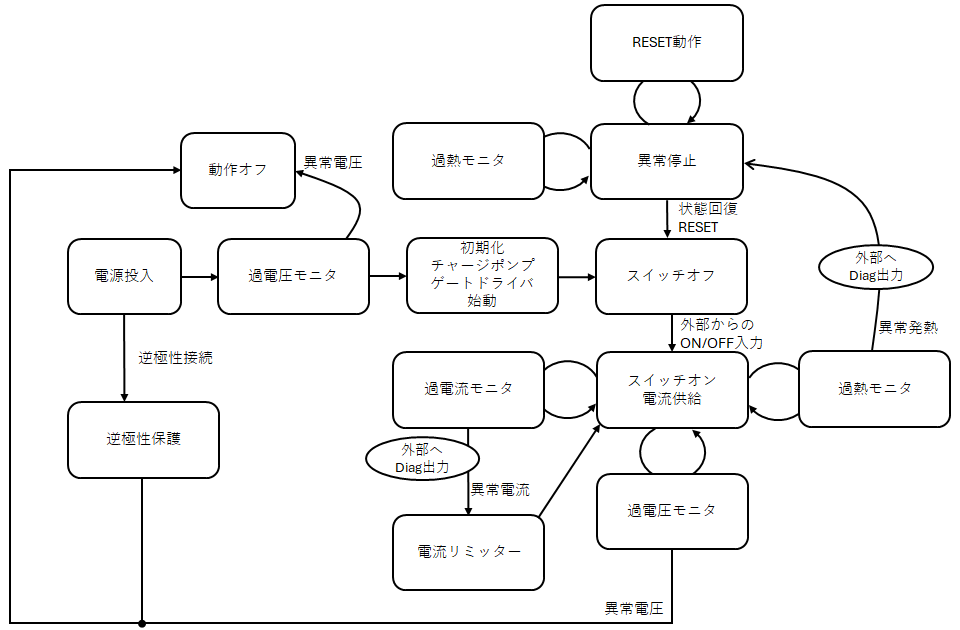

IPDの保護動作フロー

以下の保護動作フロー図は、逆接続・過電圧・過電流・過熱といった異常が発生した際に、IPD がどの順序で状態を判断し、どのタイミングでスイッチを停止し、どのように自己診断信号を外部へ通知するのかを分かりやすく整理したものです。このフロー図をもとに、IPDの保護動作フローについて順を追って説明します。

電源投入と初期チェック

電源が入力されると、IPD は最初に逆極性保護回路を通して、＋と−が正しく接続されているかを判定します。

逆極性接続の場合：回路は遮断され、内部デバイスを保護、電流は流れません。
正しい極性の場合：次のステップである過電圧モニタへ進みます。

続いて、電源電圧が許容範囲内かどうかを過電圧モニタが確認します。電圧が範囲外（異常電圧）であれば動作オフとなり、スイッチングは開始されません。

初期化とゲートドライバーの立ち上がり

電圧が正常である場合、IPD は内部の初期化動作に入ります。

ゲートドライバーの起動
チャージポンプの立ち上げ（ハイサイド駆動に必要な昇圧機構）

初期化が完了すると、外部MCUからのON/OFF信号を受け取る「待ち」の状態に入ります。

外部からの ON 指示 → スイッチオンへ

外部から「ON」信号が入力されると、IPDはスイッチオン（負荷へ電流供給）の状態に遷移します。
この時点で以下2つの監視機能が同時に動作します。

過電流モニタ
過熱モニタ

それぞれが異常を検出した場合、IPDはただちに保護動作へ移ります。

監視中に異常が発生した場合

過電流を検知した場合
過電流モニタが異常値を検知すると、以下動作を行います。

電流リミッタが働き、電流を制限
同時にDiag出力で外部MCUに異常通知

過電圧が発生した場合
再び過電圧モニタで異常が検知されると、以下動作を行います。

全動作停止

異常な温度上昇（過熱）
過熱モニタが異常温度を検出すると、以下動作を行います。

即座にスイッチオフ
状態は「異常停止（保護動作）」へ
外部へDiag出力

異常停止 → 状態復帰（リセット）

過熱や過電流により異常停止状態に入ると、IPDは安全のためスイッチングを停止します。
この状態からの復帰は以下条件が必要です。

外部 MCU または電源再投入によるRESET指示
温度が正常値へ戻ったかどうかの確認

いずれかもしくは製品や設定によってはすべての条件が正常に戻ると、通常動作へ復帰します。

自己診断信号タイミングチャート

このタイミングチャートは、IPDが負荷側の短絡（ショート）に遭遇したとき、電流・温度・自己診断信号をどのように制御して安全を確保しているのかを示しています。短絡が起きた直後から復帰に至るまでの一連の流れを順番に見ていくと、IPDが内部の保護回路と診断機能を密接に連携させながら動作していることが分かります。出力地絡発生から順番に説明していきます。

1．出力地絡発生

短絡が発生すると、まず出力電流が一気に上昇します。IPDはこの急激な変化を内部の電流検出回路で素早く捉え、電流が許容範囲を超えないように制限する動作に切り替わります。波形上では、急上昇しようとしていた電流が「頭打ち」になっているように見えますが、これは素子の損傷を防ぐための重要な動作です。この時点で自己診断出力は異常状態を示すレベルに切り替わり、IPD内部で“異常を検出した”ということが外部マイコンに明示されます。

2．ジャンクション温度がシャットダウン温度まで上昇

電流が制限されていても、短絡状態が続くと素子内部のジャンクション温度は徐々に上昇します。温度がサーマルシャットダウンのしきい値まで達したところで、IPDは安全を最優先し、強制的に出力をオフします。ここから、電流はゼロに落ちますが自己診断出力は引き続き異常を通知したまま保持されます。これは、「温度が高くて停止した」ことと「異常の原因がまだ残っている可能性」を上位システムに確実に知らせるためのものです。

3．ジャンクション温度がリセット温度まで低下

出力がオフになると素子は徐々に冷えていき、しきい値より低い温度まで下がると、IPDは内部的には再び動作できる状態に戻ります。この時、製品や設定により自動復帰意をするか、ラッチオフして指示があるまでオフ状態を維持するかします。ここでは自動復帰する場合の動作を示しています。短絡状態が改善されていない為、直ちに制限電流が流れ再度ジャンクション温度が上がり始めます。自己診断出力も異常のまま維持されます。ラッチオフの製品の場合は復帰の判断は外部マイコンに委ねられ、設計者が任意の制御ロジックを組めるようになっています。

4．状態異常解除、診断出力リセット

診断出力リセットをすると自己診断出力は正常レベルに戻ります。
また、短絡が取り除かれた後、ファンクションがしきい値より低い温度まで下がると通常の電流に復帰します。Current senseがリミット値に張り付いた状態ではなく、通常負荷電流の緩やかな形に戻っている様子が確認できます。

IPDのメリット

IPDを採用することで、電力制御システムはより高性能かつ効率的に進化します。信頼性の向上や省スペース化、設計工数の削減など、従来のディスクリート構成では得られなかった多くの利点を提供します。以下に、IPDがもたらす主なメリットをまとめます。

信頼性向上：内蔵保護機能により異常時でも破壊を防止し、システムの安定稼働を実現。

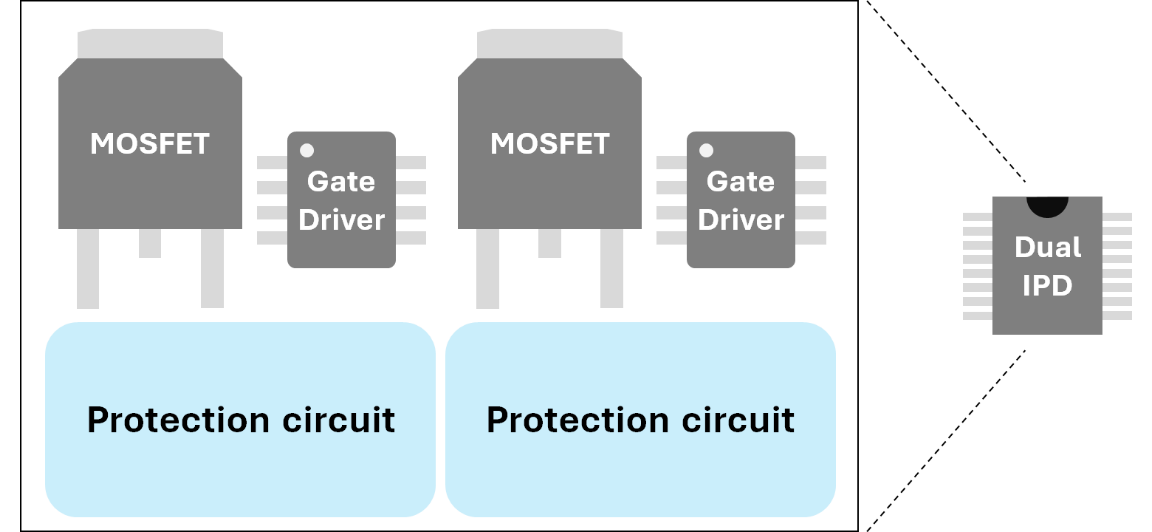

小型化・省スペース化：複数のディスクリート部品を1チップに集約することで、基板上の実装面積を大幅削減。
設計工数削減：外部保護回路の設計や調整が不要となり、開発期間の短縮とコスト削減に貢献。
静音・高効率：機械的接点を持たない半導体スイッチのため、動作音がなく、効率的な電力制御が可能。
高速応答性：電子制御により高速スイッチングが可能で、制御精度の向上に寄与。

主な応用分野

IPDは車載システムから産業機器、さらにはIoTデバイスまで、さまざまな用途で安全性・快適性・省電力化を実現します。以下に、主な応用分野をご紹介します。

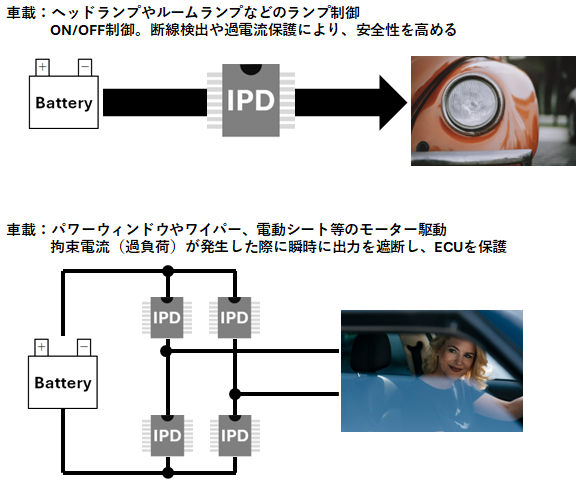

車載用途：スマートパワーディストリビューションシステム、ヘッドライト、ワイパー、ヒーター制御、モーターやソレノイド駆動など、車両の安全性と快適性を支える重要部品。

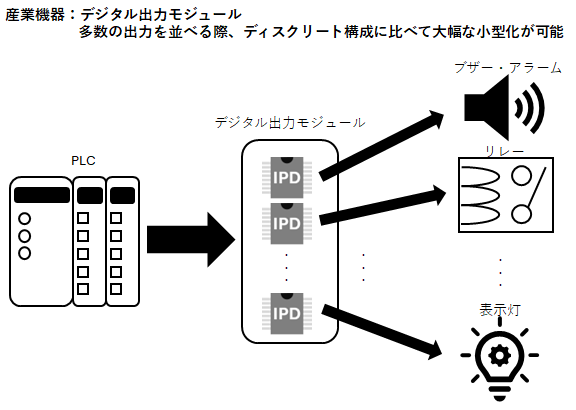

産業・民生用途：電動工具、監視カメラ、プリンター、家電用ブラシレスDCモーター駆動など、多様な機器の電力制御に適用。

信頼性と高度な保護機能を兼ね備えたIPDは、電動化・スマート化が進む車載や産業機器の電力制御において、今後ますます不可欠な存在となっていくでしょう。

まとめ

IPD（インテリジェントパワーデバイス）は、パワースイッチ・制御回路・保護／診断機能を1チップに統合した高機能スイッチングデバイスです。従来のディスクリート構成と比べて、省スペース化・設計工数の削減・高い信頼性を同時に実現できるため、車載や産業機器、IoT分野など幅広い用途で導入が進んでいます。安全性や効率化が求められる電力制御設計において、IPDは新たな選択肢となります。ご興味がありましたら、ぜひネクスティエレクトロニクスまでお問い合わせください。
