車載アプリケーションの動作時、バッテリー電圧が変動するという課題
車載アプリケーションでは通常動作時、バッテリー電圧は12Vから降圧され使用されるケースが多いですが、バッテリー電圧が変動する条件がいくつか存在します。
例:エンジン始動時にバッテリー電源を使ってスターターモーターを回すクランキング時はバッテリー電圧が一時的に大きく低下する現象
このために、バッテリー後段の最初の電源には一般的に昇降圧タイプのDC/DCコンバータが使用されます。
ただし、Hブリッジの昇降圧コンバータは降圧⇔昇圧のモード切り替え時に応答性が悪くなり、出力電圧の安定性が悪くなることが課題として挙げられます。
MAX20039/MAX20040が、課題を解決します
この課題を解決するソリューションとして旧Maxim社のMAX20039/MAX20040を紹介いたします。
MAX20039/MAX20040は、Hブリッジの昇降圧コンバーターで昇圧⇔降圧動作の切り替えをシームレスに行うことができ、
動作モード切り替え時の電圧ドロップを±3%に抑えることが出来ます。
また昇降圧を構成する4つのFETはICに内蔵されており、PCBサイズの小型化が可能です。
-

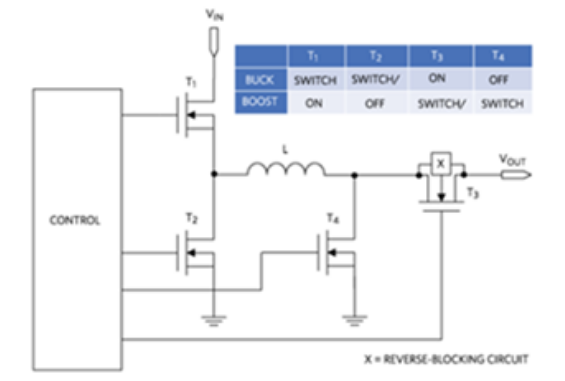

Buck-boost power train archtecture and operation table
-

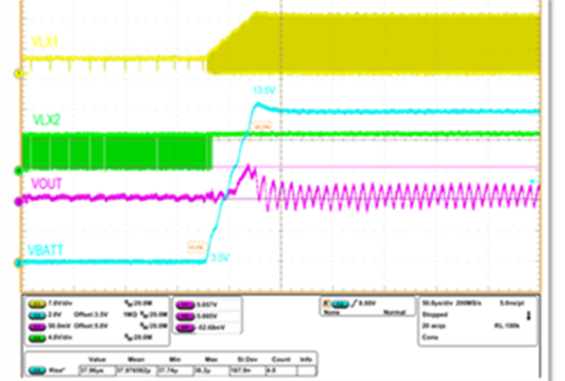

Positive line-transienr response
-

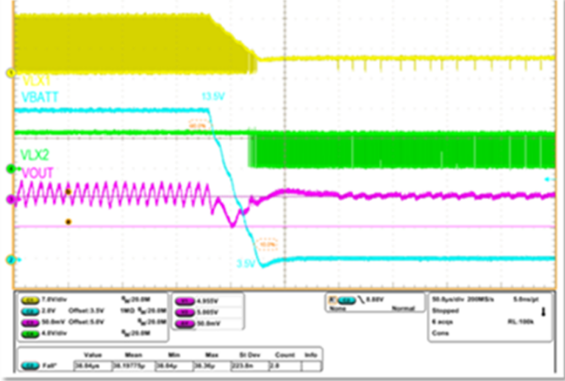

Negative line-transienr response
※波形図等は以下より抜粋
MAX20039 / MAX20040 特徴
| / | MAX20039 | MAX20040 |
|---|---|---|
| VIN (V) (min) | 2 | |
| VIN (V) (max) | 40 | |
| VOUT1 (V) (max) | 12 | |
| IOUT1 (A) (max) | 0.6 | 1.2 |
| Switch Type | Internal | |
| Preset VOUT (V) | 5 | |
| Output Adjust. Method | Preset, Resistor | |
| Synchronous Switching? | Yes | |
| Power Good Signal | Yes | |
| # DC-DC Outputs | 1 | |
| Alternate Topology | Step-Down, Step-Up, Step-Up/Down | |
| Switching Frequency (kHz) | 200, 300, 400, 500, 1000, 2200 | |
| Design Tools | EE-Sim | |
| Package/Pins | TQFN-CU/20 | |
| Oper. Temp. (°C) | -40 to +85 -40 to +125 | |
| Budgetary Price (See Notes) | 1.95 | 2.2 |
Small Solution
600mA/1.2A output current
(1A capability @ 105°C ambient)
4.5V to 36V supply voltage (40V tolerant)
Cold crank support down to 2V input
Fixed output 3.3V/5V and 1% ref on FB pin
Adjustable Fsw 220kHz to 2.2MHz
Seamless transition from buck to boost mode
PGOOD output (96% ± 2%)
SYNC input
Small 16-SW TQFN-EP 4mm x 4mm package
Efficient
Low Iq of 36μA @ VOUT 3.3V no load (EN ‘hi’)
Low Iq of 52μA @ VOUT 5V no load (EN ‘hi’)
< 10μA shutdown current (EN ‘lo’)
AEC-Q100, temp range: -40°C to +125°C
Availability
Stock
EvKit
MAX20040EVKIT#
詳細リンク
お問い合わせ
