AD5705R/AD5706Rは、4チャンネル、16ビット分解能、低ノイズ、プログラマブル電流出力のD/Aコンバータ（DAC）です。このデバイスは、フォトニクス制御や電流モード・バイアス供給などのアプリケーションに最適です。
このデバイスには、2.5V電圧リファレンスの他、ロードDAC、A/Bトグル、ディザの各機能が備わっています。内蔵のマルチプレクサにより、電源電圧と出力電圧、出力電流、内部ダイ温度をモニタリングできます。
AD5705R/AD5706Rは、プログラマブルな複数の出力電流範囲（最大300mA）をサポートしています。アドレス指定可能なピンにより、最大4つのデバイスが単一のSPIバスを共有して通信できます。
各DACチャンネルは、それぞれ1.65V～3.6Vの範囲の正電源レール（PVDDx）で独立して動作し、電力効率および熱性能の両方を最適化します。このデバイスは2.9V～3.6VのAVDD電源を必要とし、−40°C～+125°Cの広い温度範囲で動作するように定格評価されています。
特徴
-
4チャンネル、16ビットの電流出力DAC
-
チャンネルごとにプログラム可能な出力電流範囲
50mA、150mA、200mA、300mA
-
1.65V～3.6Vの柔軟な出力電源電圧
-
出力チャンネルごとに個別の電源
-
チャンネルあたりの最大ドロップアウト電圧：0.3V
-
IOUTピンに接地用のスイッチが内蔵
-
2.5Vオン・チップ電圧リファレンス
-
50MHz SPIインターフェイス
-
ロードDAC、A/Bトグル、ディザの各機能
-
アナログ診断モニタリング機能内蔵
-
過熱警告アラート内蔵
-

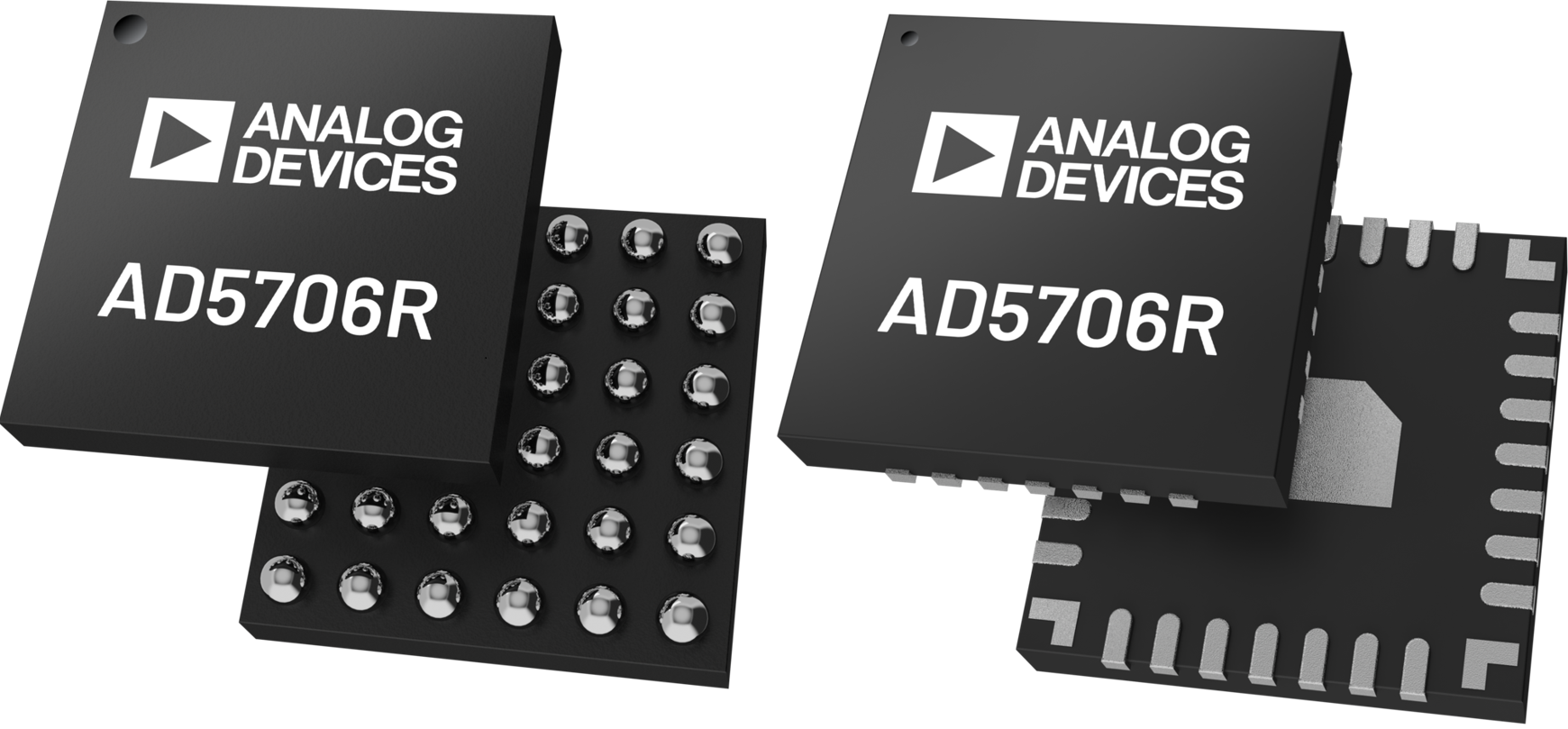

36ボール、2.55mm × 2.55mm WLCSP
-
28ピン、4mm × 4mm LFCSP
-
動作温度：–40⁰C～+125⁰C
アプリケーション
-
フォトニクス制御
-
光通信
-
LEDドライバ用プログラマブル電流源
-
電流モードのバイアス供給
Order information
| MODEL | TEMP RANGE | PACKAGE DESCRIPTION | PACKAGE OPTION |
|---|---|---|---|
| AD5706RBCBZ-RL7 | -40℃ to +125℃ | 36-Ball Wafer Level Chip Scale Package [WLCSP] | CB-36-12 |
| AD5706RBCPZ-RL7 | -40℃ to +125℃ | 28-Lead Lead Frame Chip Scale Package [LFCSP] | CP-28-17 |
| AD5705RBCBZ-RL7 | -40℃ to +125℃ | 36-Ball Wafer Level Chip Scale Package [WLCSP] | CB-36-12 |
| AD5705RBCPZ-RL7 | -40℃ to +125℃ | 28-Lead Lead Frame Chip Scale Package [LFCSP] | CP-28-17 |
評価ボード、シミュレーションモデル
-
評価ボード
-
IBISモデル
詳細リンク
AD5706Rお問い合わせ
関連製品情報

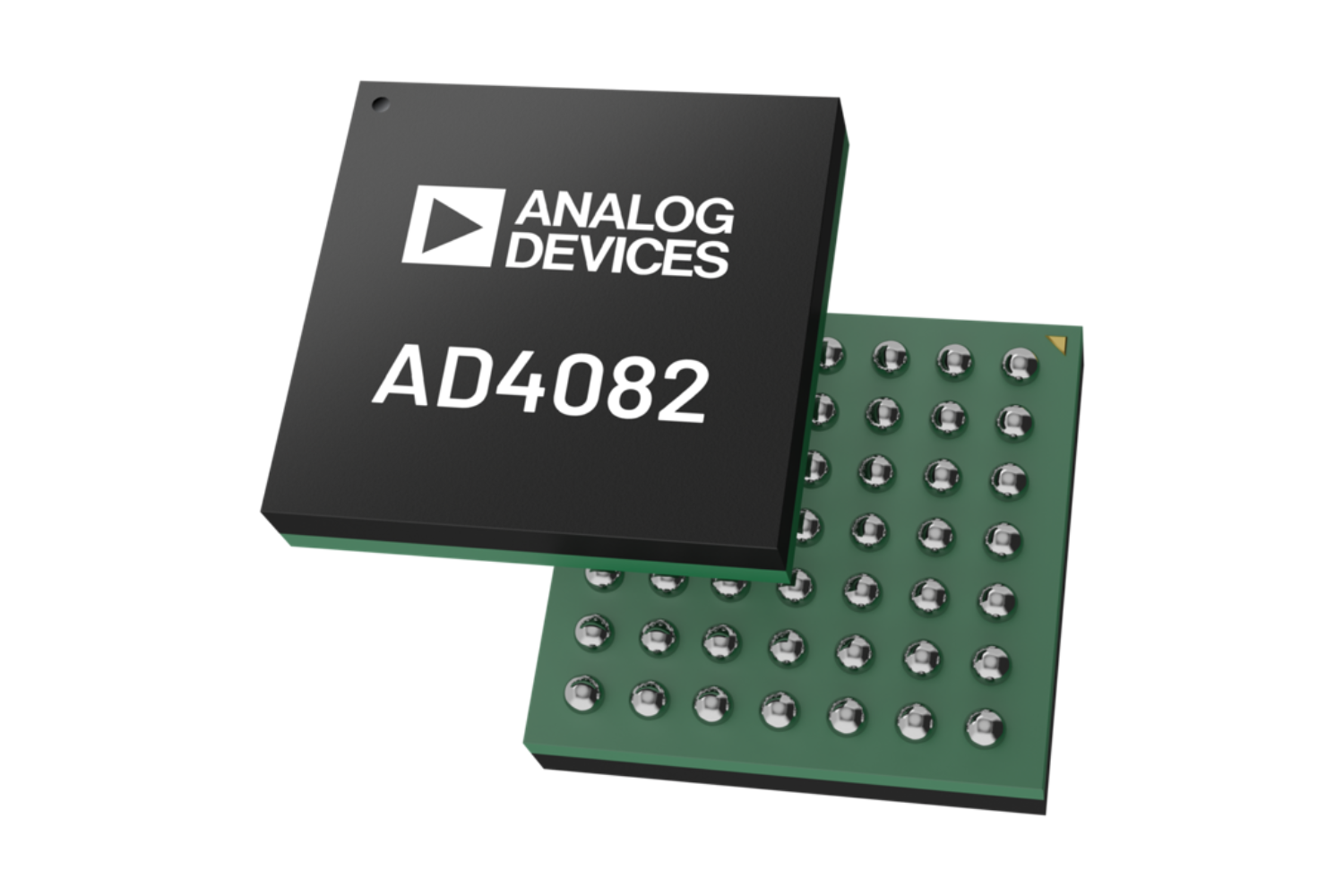

AD4082：20ビット、10MSPS、低ノイズ、低消費電力のSAR ADC
