- Analog Devices, Inc.

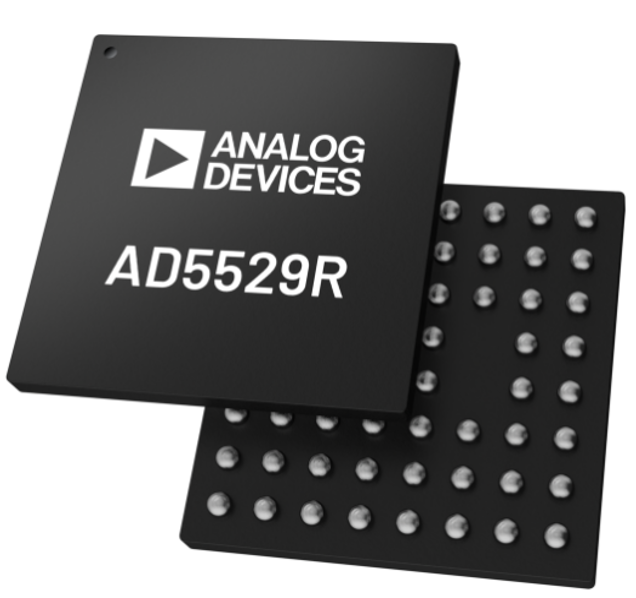

AD5529Rは、高精度リファレンスを内蔵した16チャンネル、16ビットの電圧出力D/Aコンバータ(DAC)です。AD5529Rは、ユニポーラ電源とバイポーラ電源の両方で動作します。単調性が確保されており、最大で25mAのソースまたはシンクができるレールtoレール出力バッファが内蔵されています。
4.096Vの内部高精度リファレンスで、出力電圧の精度を設定できます。
4つのトグル・ピンにより、トグル、正弦波ディザ、複数の周波数でのランプなど、さまざまなデジタル機能がサポートされます。アナログ・マルチプレクサを使用することで、DAC出力電圧、負荷電流、ジャンクション温度の測定が簡略化されます。アナログ・マルチプレクサは、クローズド・ループ・システムが必要とされる用途で使用できます。
AD5529Rは、プログラマブルなオフセット・レジスタとゲイン・レジスタを備えており、外部デジタル・コントローラーのタスクをオフロードすることで、システム全体の効率と性能を向上させます。
シリアル・ペリフェラル・インターフェイス(SPI)は、3線式および4線式の接続に対応し、1.98V~1.08Vのロジック・レベルで動作します。
SPIインターフェイスはフレーム内ターゲット・アドレッシングをサポートしており、最大4つのAD5529Rデバイスで同じSPIインターフェイスを共有できます。
特徴
-
16ビット分解能、±1LSB16 DNL、±1LSB16 INL
-
個別にプログラム可能な出力範囲:0V~5V、0V~10V、0V~20V、0V~40V、±5V、±10V、±15V、および±20V
-
電源のグループ化を設定可能
-
内部電圧リファレンス:4.096V、8ppm/℃(代表値)
-
トグル波形、サイン波ディザ波形、ランプ波形によるファンクション・ジェネレーション
-
出力電圧、電流、およびダイ温度のモニター
-
出力駆動電流:±25mA(ヘッドルーム0.5V時)
-
4.3mm × 4.3mm、60ボールWLCSP
アプリケーション
-
光ネットワーキング
-
計測器
-
データ・アクイジション
-
ATE(自動試験装置)
-
プロセス制御および産業用オートメーション
Order information
| Model1 | Temperature Range | Package Description | Packing Quantity | Package Option |
|---|---|---|---|---|
| AD5529RBCBZ16-RL | −40℃ to +125℃ | 60-Ball [WLCSP] | Reel, 5000 | CB-60-1 |
| AD5529RBCBZ16-RL7 | −40℃ to +125℃ | 60-Ball [WLCSP] | Reel7, 1500 | CB-60-1 |
評価ボード、シミュレーションモデル
-
評価ボード
-
IBISモデル
-
LTspice
詳細リンク
AD5529Rお問い合わせ
