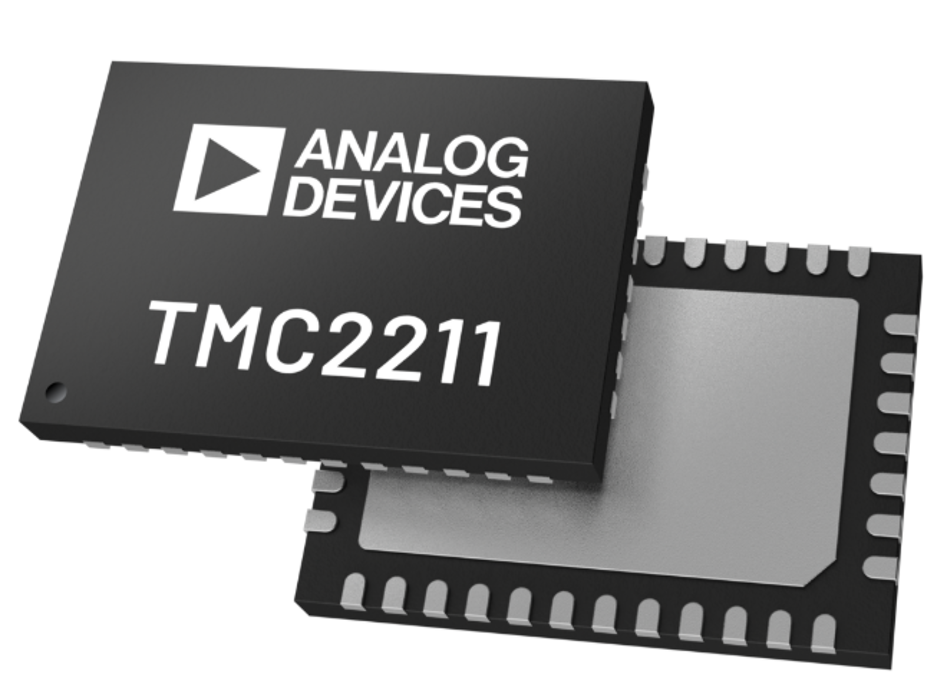

TMC2211：65V、2ARMSのピン設定可能スマート集積ステッピング・モーター・ドライバー

TMC2211は、パッケージ・ピンによる設定オプションと追加の診断出力を備えた高性能ステッピング・モーター・ドライバーICです。
このデバイスは、256マイクロステップ、組み込みインデクサ、65V、3.0AMAXの2つの全機能内蔵Hブリッジに加え、電力散逸のない内蔵電流検出（ICS）機能を統合した、業界最先端のステッピング・モーター・ドライバーです。
ADI-Trinamicの精巧なStealthChop2チョッパーにより、最大効率と最大モーター・トルクを両立した超低ノイズ動作が可能となります。
高集積、高エネルギー効率、小さなフォーム・ファクタという特長を備えているため、コスト効率の高いソリューションに適した小型でスケーラブルなシステムを実現します。このフル機能ソリューションにより、学習曲線を最小限に抑えながら、クラス最高の性能を提供できます。
Hブリッジ電界効果トランジスタ（FET）は、インピーダンスが非常に低いため、駆動効率が高く、発熱を最小限に抑えます。
合計RON（ハイサイド + ローサイド）の代表値は0.31Ωです。

特徴

• 電圧範囲：4.5V～65V DC
• 低RON（HS + LS）：0.31Ω（代表値、TA = 25℃）
• Hブリッジあたりの電流定格（25℃での代表値）

  2ARMS（2.8Aのサイン波ピーク）（VS = 24V時）
  1.7ARMS（2.4Aのサイン波ピーク）（VS = 48V時）

• 全機能内蔵の無損失電流検出
• MicroPlyerステップ補間機能を備えたステップ／
  方向（S/D）インターフェイス
• 最大分解能：フル・ステップあたり256マイクロステップ
• StealthChop2によるサイレント・モーター動作
• SpreadCycle高ダイナミック・モーター制御チョッパー
• すべてを網羅する保護および診断機能

• 過電圧保護出力

• 小型の5mm x 7mm TQFN38パッケージ

アプリケーション

• テキスタイル、ミシン、編み機
• ラボ・オートメーションおよびファクトリ・オートメーション
• IDプリンター／カード・プリンター
• リキッド・ハンドリング、医療用アプリケーション
• オフィス・オートメーションおよびペーパー・ハンドリング
• POS、マッサージ・チェア
• ATM、現金回収機、紙幣識別機、現金自動支払機
• CCTV、セキュリティ
• ポンプおよびバルブ制御
• ヘリオスタットやアンテナのポジショニング
• 舞台照明

Order information

評価ボード、シミュレーションモデル

• 評価ボード


  TMC2211STEPSTICK
