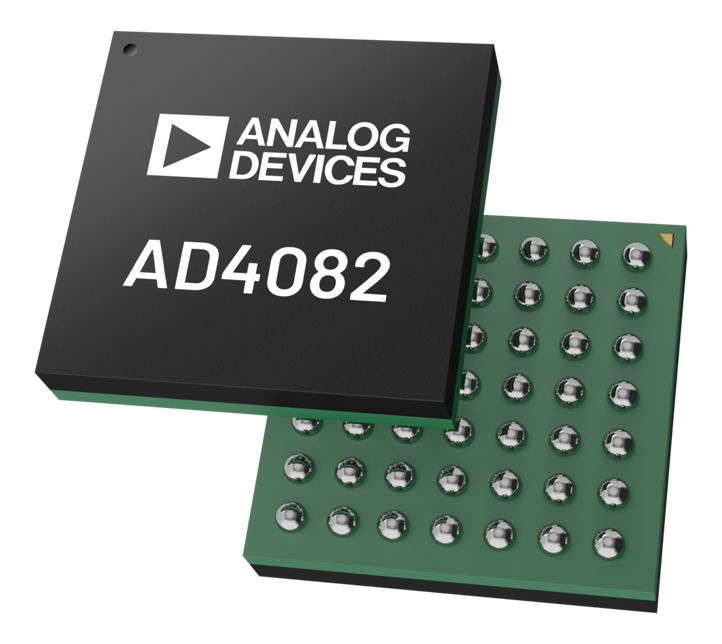

AD4082：20ビット、10MSPS、低ノイズ、低消費電力のSAR ADC

AD4082は、高速、低ノイズ、低歪み、20ビットの、Easy Drive機能内蔵逐次比較レジスタ（SAR）A/Dコンバータ（ADC）です。AD4082は、1MHzを超える信号周波数で高い性能（信号／ノイズ + 歪み（SINAD）比 > 92dBFS）を維持することにより、高精度で広帯域幅のさまざまなデータ・アクイジション・アプリケーションに対応できます。AD4082の最低レイテンシが不要なアプリケーションに対しては、内蔵のデジタル・フィルタリングおよびデシメーションと共にオーバーサンプリングを適用することによって入力アンチエイリアス・フィルタ設計を簡素化して、ノイズを低減し、出力データレートを下げることができます。

AD4082のEasy Drive機能は、シグナル・チェーンの複雑さと消費電力の両方を低減すると同時にチャンネル密度の向上と関連部品の選択の柔軟性を実現します。本製品の入力構造は、入力に依存する信号電流を最小化するように設計されているため、コンバータによって発生するセトリング・アーティファクトが軽減されます。連続アクイジション・アーキテクチャにより、変換サイクル全体にわたってセトリングが可能になり、他の高速データ・コンバータと比較して、ADCドライバ・セトリングおよび帯域幅条件が緩和されます。
AD4082には、低ドリフトのリファレンス・バッファ、ADCコアおよびデジタル・インターフェイス電源レールを生成するための低ドロップアウト（LDO）レギュレータ、およびデジタル・ホスト上の負荷を大幅に低減できる16Kの結果データの先入れ先出し（FIFO）など、データ・コンバータの統合を簡素化するいくつかの要素があります。更に、最適な性能を確保し、プリント基板（PCB）のレイアウトを簡素化し、ソリューション全体のフットプリントを縮小するために、重要な電源およびリファレンス・デカップリング・コンデンサがパッケージに内蔵されています。

特徴

• 20ビット分解能、ノー・ミッシング・コード
• スループット：10MSPS、135nsの変換レイテンシ
• ノイズ・スペクトル密度：17.56nV/√Hz、−161.6dBFS/Hz
• 低1/f、低周波ノイズ（0.1Hz～10Hz）：174nV rms
• 低消費電力：10MSPSで58.6mW（代表値）
• INL：±3ppm（代表値）、±6ppm（最大値）
• ダイナミック・レンジ：94.7dBFS
• SNR/THD


  94.4dB（代表値）／−114.5dB（代表値）（f_IN = 1kHz時）
  93.8dB（代表値）／−103dB（代表値）（f_IN = 1MHz時）

• Easy Drive


  6V p-pの差動入力範囲
  連続信号アクイジション
  線形特性を持つ5μA/MSPSの入力電流

• 低ドリフトのリファレンス・バッファおよびデカップリングを内蔵
• V_CM生成機能を内蔵
• デジタル機能とデータ・インターフェイス


  変換結果FIFO、16Kのサンプル深さ
  最大210デシメーションのデジタル平均化フィルタ

• SPI設定
• データ・インターフェイスを設定可能


  シングル・レーン、DDR、シリアルLVDS、レーンあたり200Mbps
  デュアル・レーン、DDR、シリアルLVDS、レーンあたり100Mbps
  シングル／クワッド・レーンSPIデータ・インターフェイス

• パッケージ

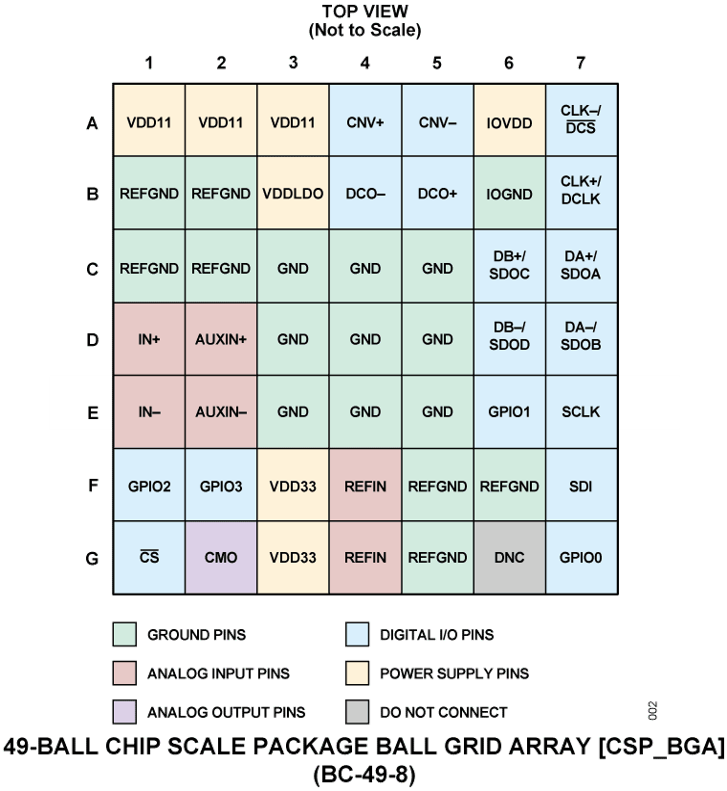

  49ボール、5mm × 5mm CSP_BGA、0.65mmピッチ
  電源デカップリング・コンデンサを内蔵

• 動作温度範囲：−40℃～+85℃

アプリケーション

• デジタル・イメージング
• バッテリーのセル解析
• 分光分析
• ATE（自動試験装置
• 高速データ・アクイジション
• デジタル制御ループ、ハードウェア・イン・ザ・ループ
• 電力品質の解析
• ソース計測ユニット
• 電子顕微鏡とX線顕微鏡
• レーダー・レベル測定
• 非破壊検査

Order information

評価ボード、シミュレーションモデル

• 評価ボード


  EVAL-AD4080-FMC

  EVAL-AD4080ARDZ

  EVAL-ADMX6001

  ADALM-MMSC

• IBISモデル


  AD408x IBIS Model
