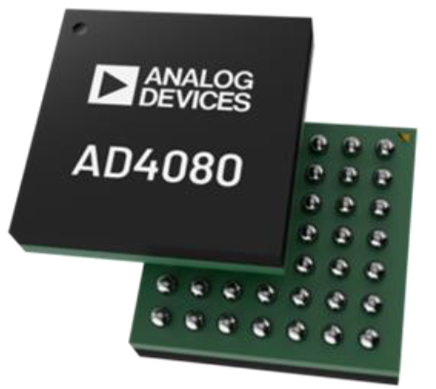

AD4080は、高速、低ノイズ、低歪みの20ビット、Easy Drive機能を備えた逐次比較レジスター（SAR）A/Dコンバータ（ADC）です。
AD4080は、1MHzを超える信号周波数で高いパフォーマンス（信号／ノイズ+歪み（SINAD）比 >
90dBFS）を維持できるため、高精度、広帯域幅が求められるさまざまなデータ・アクイジション・アプリケーションに対応できます。
AD4080の最低レイテンシを必要としないアプリケーションでは、オーバーサンプリングを適用すると共に、内蔵のデジタル・フィルタリングとデシメーションを利用することで、入力アンチエイリアス・フィルタ設計を簡素化し、ノイズを低減して出力データレートを下げることができます。
特徴
-
高性能
スループット：40MSPS、46.25ns変換レイテンシ
INL：±4ppm（代表値）、±8ppm（最大値）
SN比/THD
93.6dB（代表値）/−110dB（代表値）（fIN = 1kHz時）
ノイズ・スペクトル密度：−167.6dBFS/Hz
93.5dB（代表値）/−104dB（代表値）（fIN = 1MHz時）
20ビット分解能、ノー・ミス・コード -
低消費電力
40MSPS、正弦波入力−0.5dBFSで79.3mW（代表値） -
Easy Drive、完全差動入力
差動入力範囲：6Vp-p
連続信号取得
線形化された5μA/MSPSの入力電流 -
低ドリフトのリファレンス・バッファとデカップリングを統合化
-
VCMの生成機能を内蔵
-
デジタル機能とデータ・インターフェイス
変換結果FIFO、16Kのサンプル深度
デジタル平均化フィルターによる最大210のデシメーション -
SPI設定
-
設定可能なデータ・インターフェイス
シングル・レーン、DDR、シリアルLVDS、レーンあたり800MBPS
デュアル・レーン、DDR、シリアルLVDS、レーンあたり400MBPS
シングル/クアッド・レーンSPIデータ・インターフェイス -
パッケージ
49ボール、5mm x 5mm CSP_BGA、0.65mmピッチ
電源デカップリング・コンデンサを内蔵 -
動作温度範囲：−40°C～+85°C
アプリケーション
- デジタル・イメージング
- 細胞解析
- 分光
- ATE（自動試験装置）
- 高速データ・アクイジション
- デジタル制御ループ、ハードウェア・イン・ザ・ループ
- 電力の品質解析
- ソース・メジャー・ユニット
- 電子顕微鏡とX線顕微鏡
- レーダー・レベル測定
- 非破壊検査
- 予防メンテナンスと構造物の状態監視
Order information
| Model1 | Temperature Range | Package Description | Packing Quantity | Package Option |
|---|---|---|---|---|
| AD4080BBCZ | -40℃ to +85℃ | CHIP SCALE BGA | Tray, 640 | BC-49-8 |
| AD4080BBCZ-RL | -40℃ to +85℃ | CHIP SCALE BGA | Reel, 4000 | BC-49-8 |
| AD4080BBCZ-RL7 | -40℃ to +85℃ | CHIP SCALE BGA | Reel, 1000 | BC-49-8 |
1Z = RoHS Compliant Part.
評価ボード、シミュレーションモデル
-
LTspie
AD4080
-
IBISモデル
AD408x IBIS Model
詳細リンク
AD4080お問い合わせ
関連製品情報
