バッテリー交換メンテナンスフリーソリューションの開発　～太陽電池＋二次電池を活用したバッテリー交換不要IoTシステム～

ソリューション紹介

工場や倉庫をはじめとする各種施設では、センサーデバイスや通信機能を備えたIoTデバイスの導入が進んでいます。しかし、バッテリー駆動のデバイスでは定期的なバッテリー交換が必要となり、交換作業の工数増加や、設置場所によっては安全面のリスクが発生する場合があります。

そこで当社では、屋内環境でも発電可能なエネルギーハーベスティング技術を活用し、バッテリー交換を不要とするIoTシステムの開発に取り組みました。

概要

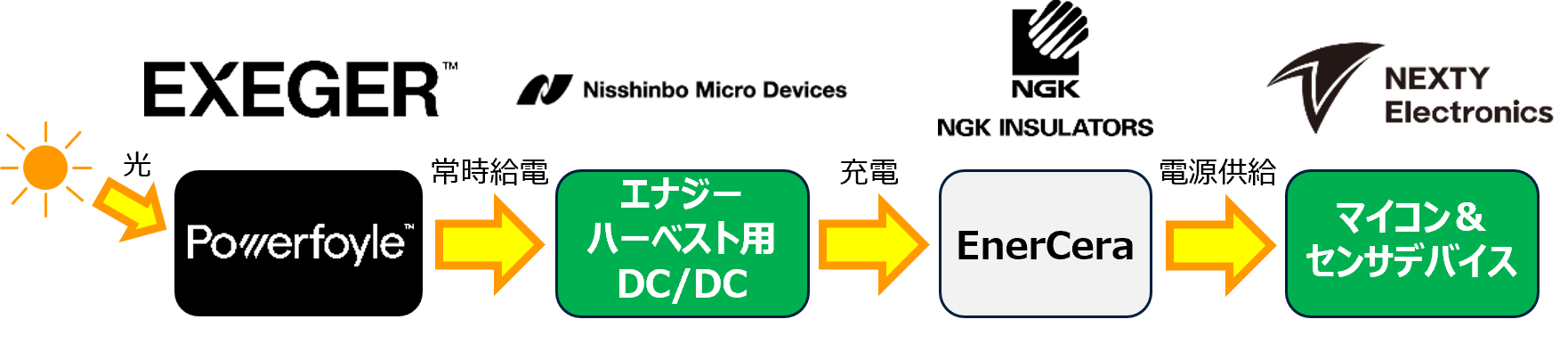

Exeger Operations ABの屋内外光太陽電池「Powerfoyle^TM」で発電し日清紡マイクロデバイス株式会社のエナジーハーベスト用電源ICで電圧変換した電力を日本ガイシ株式会社の超薄型・小型リチウムイオン二次電池「EnerCera®」に充電し、 その電力を使用してマイコン及び各種センサーデバイスを駆動します。

特徴

• Powerfoyleからの常時給電によりEnerCeraへ充電しながらマイコンやセンサーデバイスへ電源供給するため、 マイコンやセンサーデバイスを 間欠動作させてEnerCeraに対して「消費電力＜充電電力」の条件を満たすことによってバッテリー交換せずに半永久的にマイコンやセンサーデバイスを動作させることが可能です。
• 今回使用しているPowerfoyle-Indoorという製品は屋内外光で動作します。1cm²当たりの標準的な発電量は下記の通りです。

引用元： https://www.exeger.com/uploads/2023/12/Product-Brief-Powerfoyle-Indoor-v3.0.pdf

• 今回のシステムでは小型で省電力なIoT試作向けプラットフォームのLeafony^※2を活用しており、さまざまなセンサーのシステムをはんだ付け不要で容易に構成可能です。(対応するソフト開発は別途必要)

※2:「Leafony」は、LEAFONY SYSTEMS株式会社の登録商標です。

システム構成

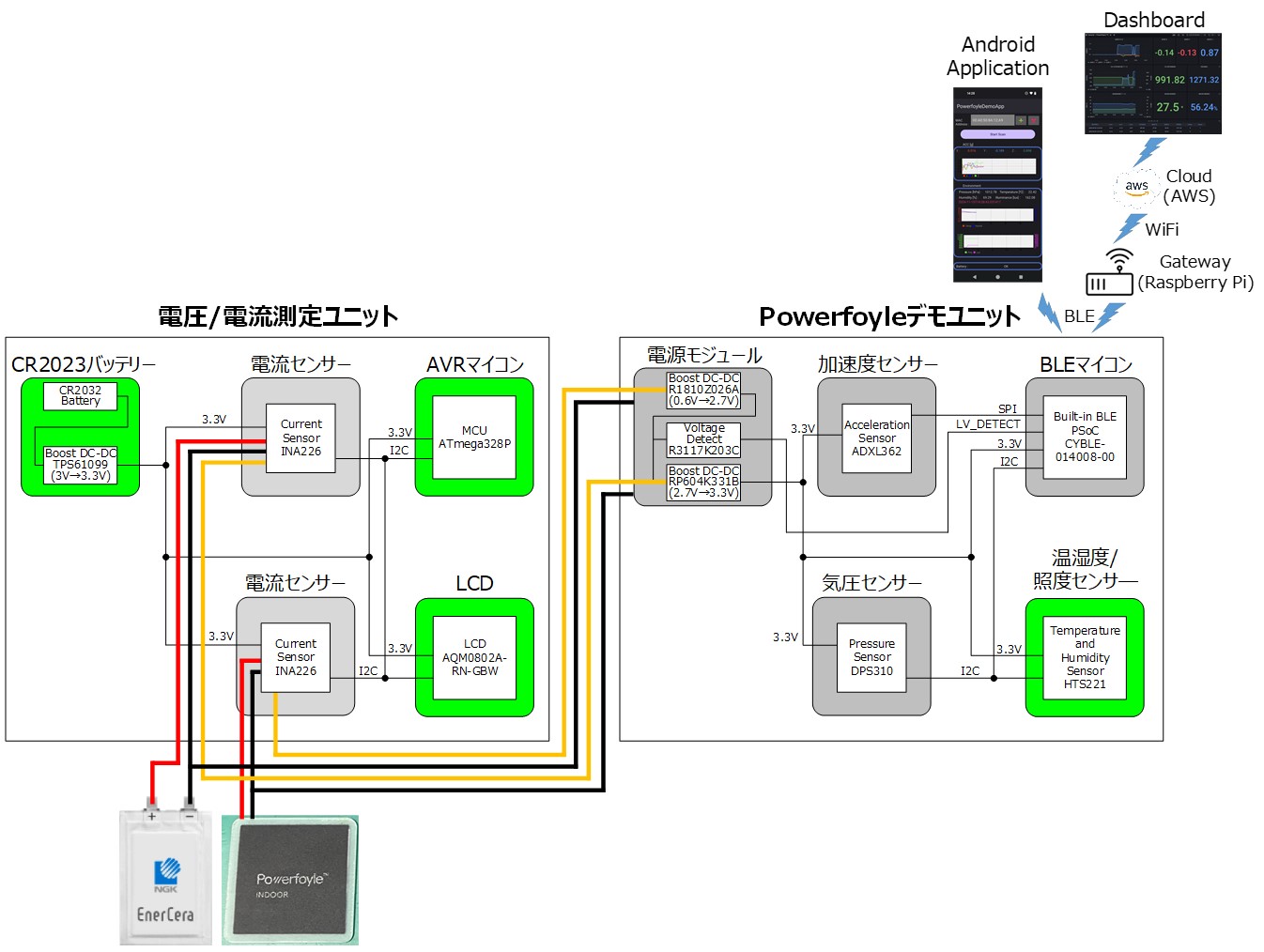

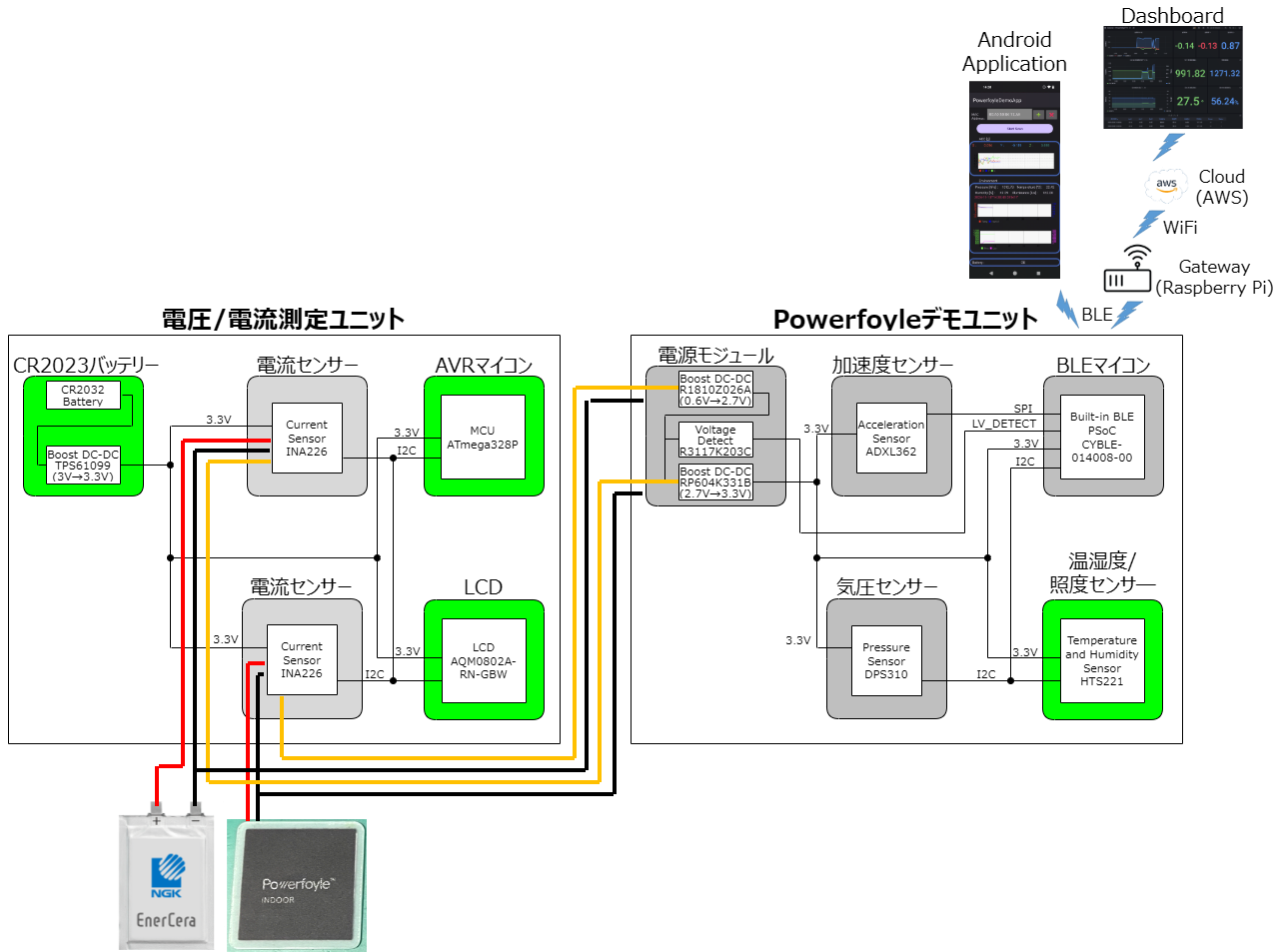

システムブロック図

今回開発したシステムのブロック図は下記になります。

• Powerfoyleユニット
  Powerfoyleで発電し、EnerCeraに充電した電力を使用してBLEマイコン及び各種センサーデバイスを駆動するユニットです。
  Powerfoyleで発電した約0.6Vの電圧を日清紡マイクロデバイス社の昇圧DC/DCコンバータで2.7Vに昇圧し、EnerCeraへ充電します。(EnerCeraの充電電圧は2.7Vになります。)
  センサーは加速度センサー、気圧センサー、温湿度センサー、照度センサーを搭載しています。加速度センサーについてはシステムを動かした際の加速度データを随時BLEマイコンで取得し、BLEのアドバタイズ信号に加速度データを含めた状態でブロードキャスト送信します。気圧センサー、温湿度センサー、照度センサーについては3分に1回の間欠動作で各センサーのデータをBLEマイコンで取得し、BLEのアドバタイズ信号に各センサーデータを含めた状態でブロードキャスト送信します。
• 電圧/電流測定ユニット
  Powerfoyleの発電量やEnerCeraの充放電量を正確に可視化するための、Powerfoyleユニットとは独立した電源(CR2032ボタン電池)で動作するユニットです。Powerfoyle用、EnerCera用に別々の電流センサーを用意し、取得した電圧/電流をLCD上に表示します。
• Android Application
  Powerfoyleユニットで取得しBLEマイコンから送信された各センサーデータを受信したAndroid端末のアプリ上で、センサーデータの閲覧が可能です。
• Dashboard
  Android Application同様、BLEマイコンから送信された各センサーデータを受信したGatewayを経由してクラウド(AWS)に転送されたセンサーデータをDashboard上で閲覧可能です。

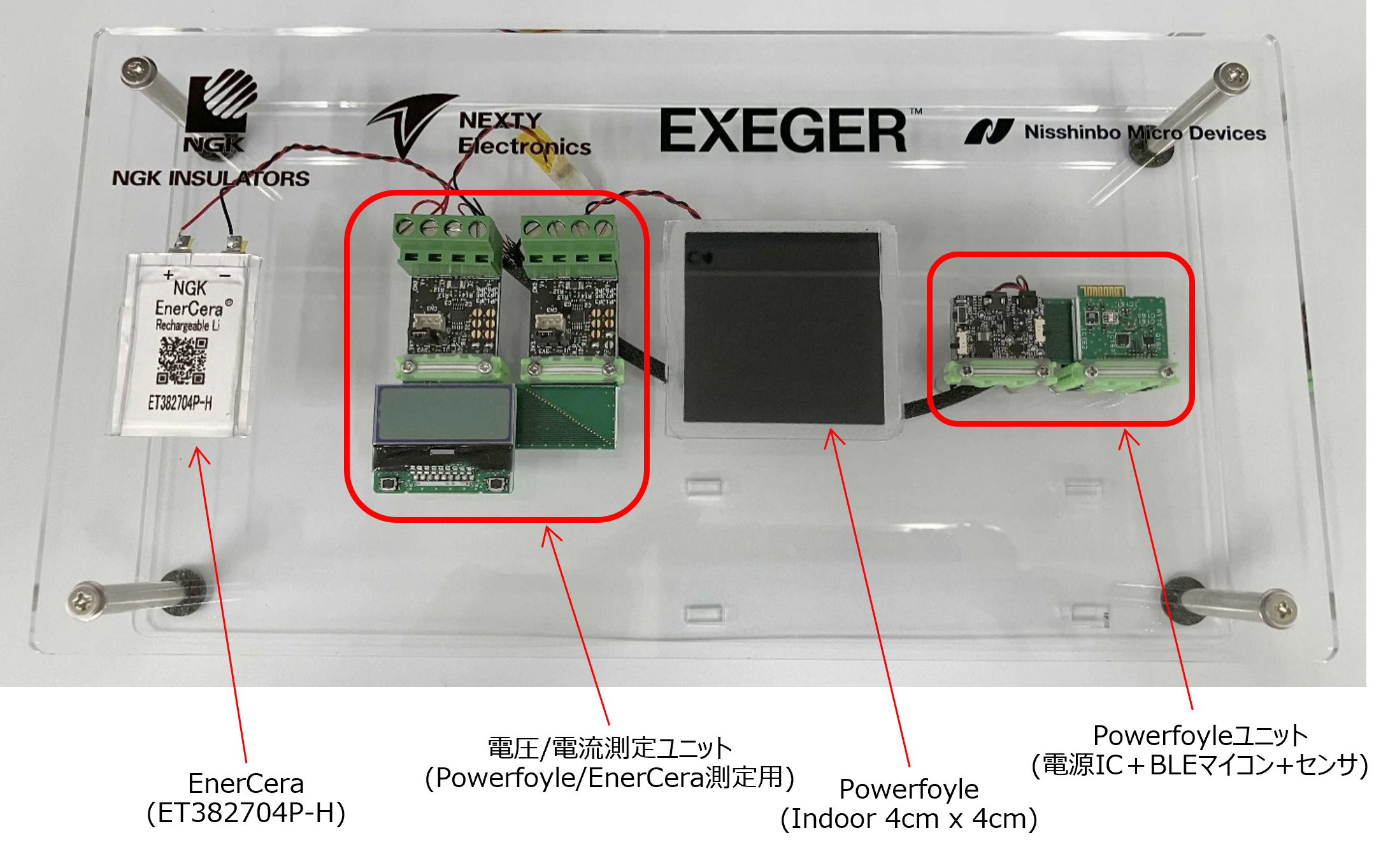

システム外観写真

キーアイテムの紹介

• 屋内外光太陽電池「Powerfoyle^TM」


  ・メーカー：Exeger Operations AB

  ・型番：Powerfoyle-Indoor

  ・特徴：セルサイズ約16cm²、標準発電量480uW(500lux時)

  ・説明：色素を使って光を吸収し、そのエネルギーで電子を発生させるため、室内光でも発電できる次世代型の太陽電池です。軽量で柔軟性がありデザインの自由度が高く、耐久性に優れた再生可能エネルギーソリューションです。

  EXEGER社 公式サイト

• 超薄型・小型リチウムイオン二次電池「EnerCera®」


  ・メーカー：日本ガイシ株式会社

  ・型番： ET382704P-H

  ・特徴：公称容量20mAh、2.7V定電圧充電、放電電流40mA(標準)、300mA(ピーク)

  ・説明：キャパシタとリチウムイオン二次電池の長所をあわせ持つ超小型・薄型二次電池です。超薄型のため曲げることができ、自己放電が少なく、太陽電池などの微弱な発電も漏れなく充電できます。安全性にも優れています。

  日本ガイシ社 EnerCera特設サイト

• エナジーハーベスト用低消費電流昇圧DC-DCコンバーター


  ・メーカー：日清紡マイクロデバイス株式会社

  ・型番：R1810Z026A

  ・特徴：低消費電流(IQ：600nA)、9µW(低照度)で起動

  ・説明：太陽電池が発電した微小な電力を実用的な電圧に変換するデバイスです。低消費電流と発電効率の最大化を実現する制御機能を搭載しています。

  日清紡マイクロデバイス社 R1810x紹介サイト

システム動作紹介

今回ご紹介したバッテリー交換不要IoTシステムの動作について紹介します。

• Powerfoyleユニットでのセンサーデータ送信
  Powerfoyleユニットに搭載されている加速度センサー、気圧センサー、温湿度センサー、照度センサーから取得したデータをBLEのアドバタイズ信号経由でAndroid端末又はGatewayへ送信します。

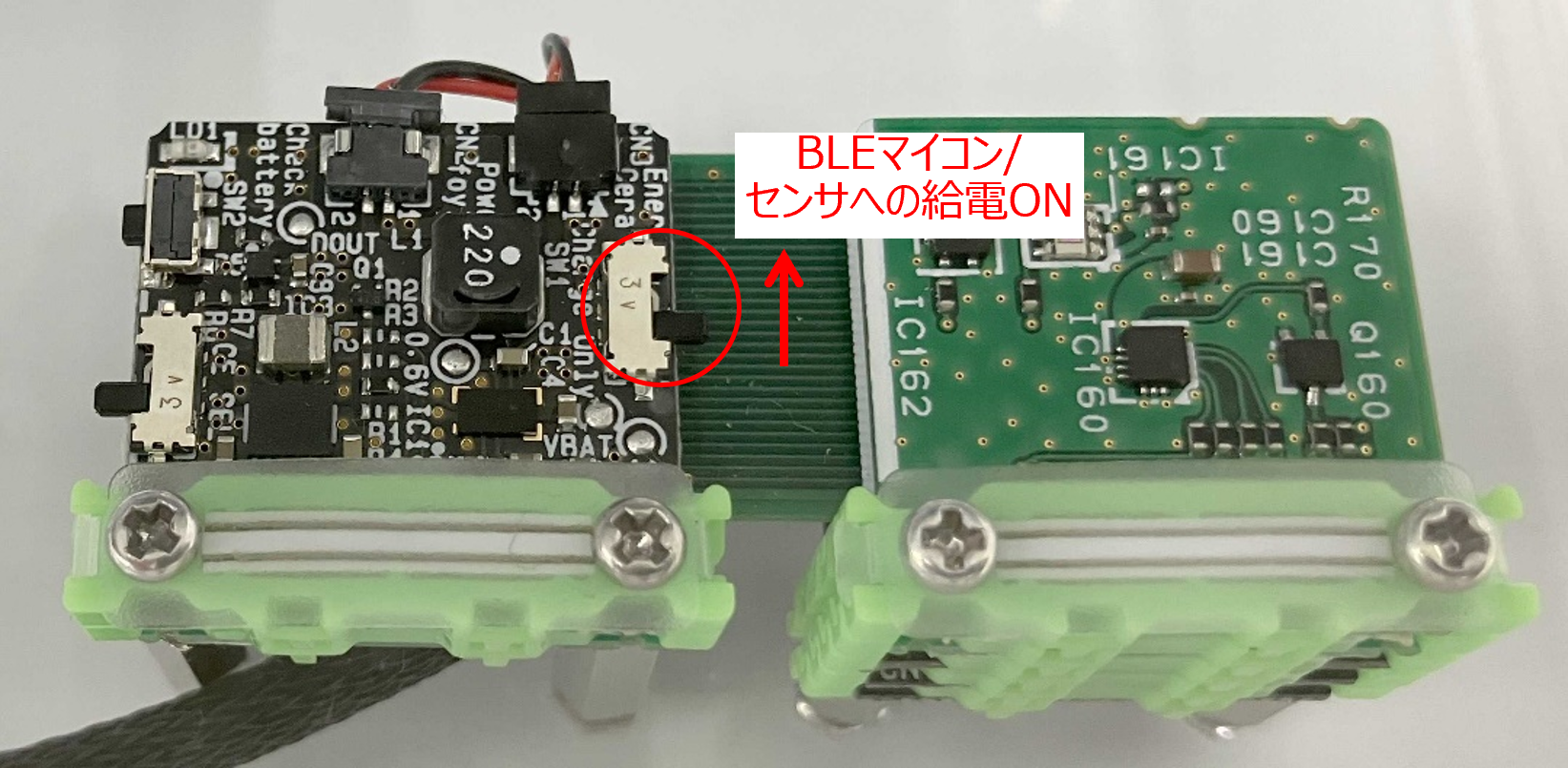

Powerfoyleユニットの電源スイッチをONします。BLEマイコン及び各センサーデバイスに給電され、Androidアプリ上又はGateway経由でDashboard上でのセンサーデータの確認が可能となります。気圧センサー、温湿度センサー、照度センサーについては3分間隔で間欠動作し、加速度センサーについては0.5G検出時のリアルタイム動作となります。

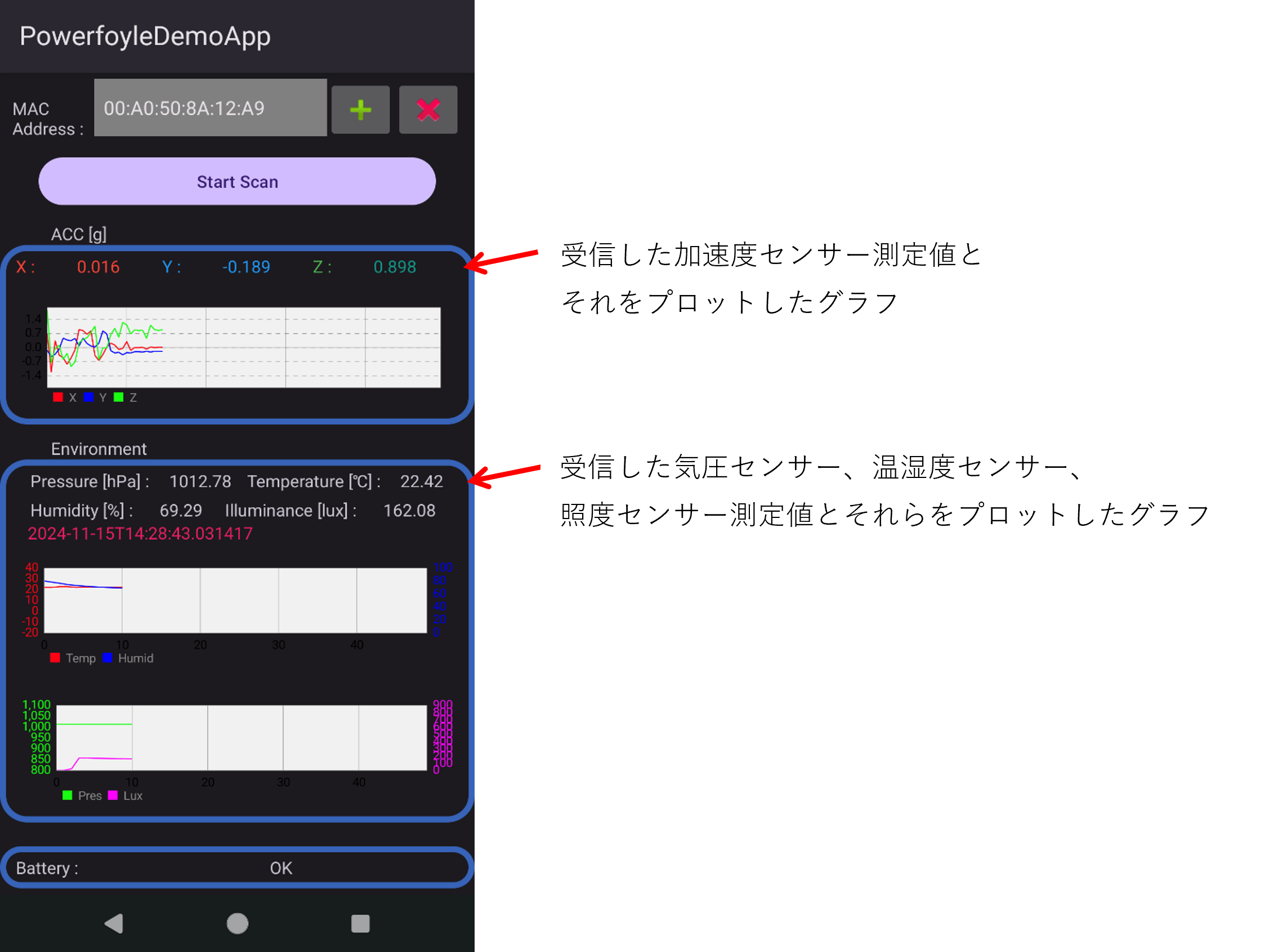

Androidアプリ上には下記のように取得したセンサーデータが表示されます。

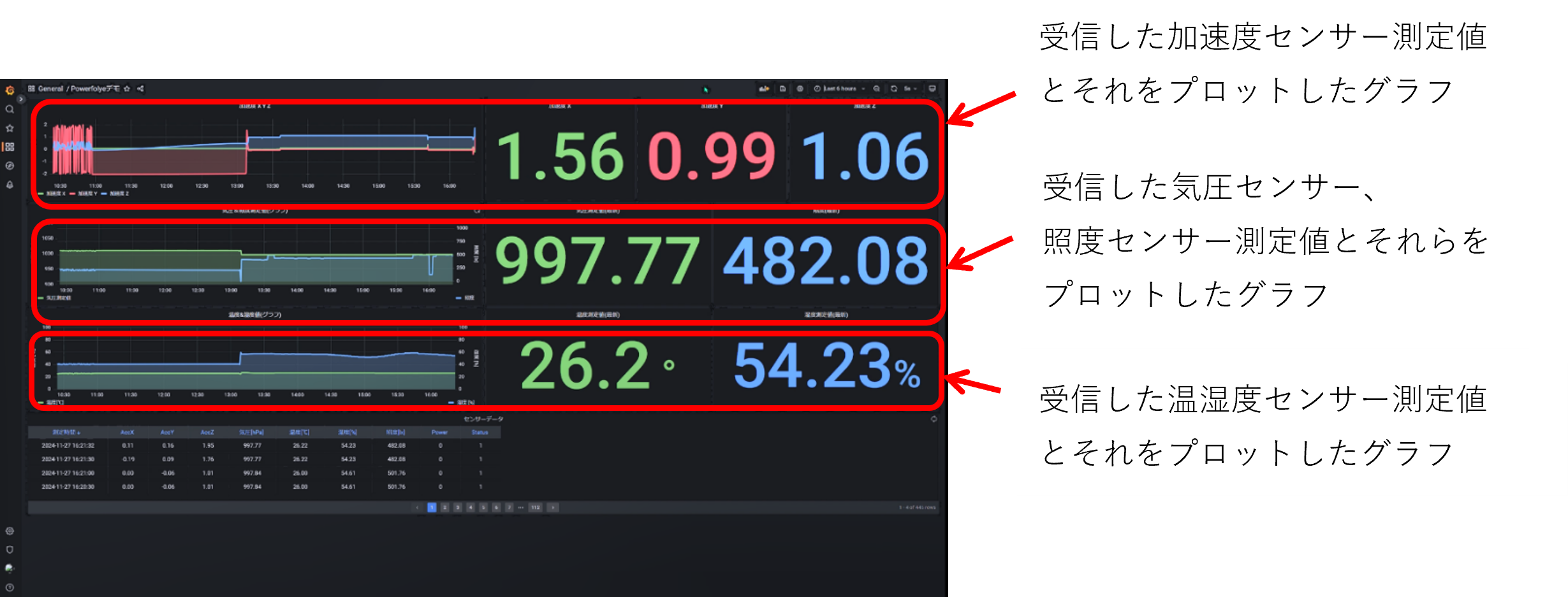

Dashboard上には下記のように取得したセンサーデータが表示されます。

• 電圧/電流測定ユニットでのPowerfoyle/EnerCeraの電圧/電流測定
  電圧/電流測定ユニットに搭載されている電流センサーでPowerfoyleの発電量や、EnerCeraの充放電量を測定し、同ユニット上のLCDに測定結果を表示します。



電圧/電流測定ユニットの電源スイッチをONします。

LCDに「Hello! Wait!!」と表示された後、EnerCeraの充放電電圧/電流、Powerfoyleの発電電圧/電流が3秒間隔で交互に表示されます。

バッテリー交換不要となる条件について

今回のシステムで、太陽電池「Powerfoyle」と二次電池「EnerCera」を組み合わせることで、バッテリー交換不要を実現するための消費電力および充電電力の条件を検証しました。これらの条件について、机上での計算検証と実機による動作確認を行い、システムとしての実現性を確認しました。

• 机上検証
  バッテリー交換不要とするためには、EnerCeraに対して「消費電力＜充電電力」の条件を満たす動作をする必要があります。

①1時間当たりの消費電力算出
Powerfoyleユニットで使用しているBLEマイコンや各種センサーの1時間当たりの稼働時間とデータシートに記載の消費電流(一部実測)により、1時間当たりの消費電力を算出しました。BLEマイコンや各種センサーの電源である3.3Vを生成しているDC/DCコンバータの効率85%も加味しています。

②発電に必要な照度の検討
Powerfoyleによる発電で①に記載の1時間当たりの消費電力を上回る充電電力が得られると考えられる照度を下記グラフの情報を元に検討しました。

引用元： https://www.exeger.com/uploads/2023/12/Product-Brief-Powerfoyle-Indoor-v3.0.pdf

照度100Luxで照らした場合1cm²当たり約6uW発電可能ですが、今回使用するPowerfoyleのサイズは約16cm²の為、16倍の約96uWが発電可能となります。計算の結果、1時間当たりの消費電力(2.855mWh)を上回る充電電力を得るには、4300Luxの照度が必要となります。(詳細は下記)
⇒100Lux時に96uWの発電が可能となる為、4300Lux時には単純計算で4.128mWの発電量となります。これにPowerfoyleが発電した0.6Vを2.7Vへ昇圧するDC/DCコンバータの効率70%も加味すると、4300Lux時に2.889mWの充電電力が得られると想定されます。

• 実機動作確認
  Powerfoyleユニットの実機動作^※3にて、照度4300Lux時にEnerCeraに対して「消費電力＜充電電力」の条件を満たせるかを確認しました。

  ※3:気圧センサー、温湿度センサー、照度センサーから3分間隔でデータを取得し、BLEのアドバタイズ信号にてデータ送信実施

①動作確認環境準備

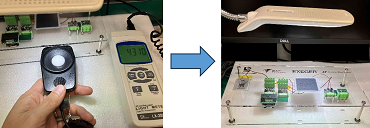

下記写真のようにPowerfoyleユニットの上部にLEDライトを設置し、照度計で照度を計りながらPowerfoyleの部分がおよそ4300Luxとなる高さに合わせました。

②動作確認実施
Powerfoyleユニットの電源スイッチをONし、動作確認開始前/開始後のEnerCeraの電圧を電圧/電流測定ユニットのLCDで確認しました。確認結果は下記になります。

動作確認開始前のEnerCeraの電圧：2.578V

動作確認開始直後のEnerCeraの電圧：2.575V

動作確認開始20分後のEnerCeraの電圧：2.578V

動作確認開始2時間後のEnerCeraの電圧：2.589V

動作確認開始4時間後のEnerCeraの電圧：2.604V

まとめ

今回は、ネクスティエレクトロニクスが開発したバッテリー交換不要IoTシステムをご紹介しました。工場や倉庫などに設置されるさまざまなセンサーデバイスにおける電源の課題を解決し、持続可能なエネルギーソリューションを提供することで業務の効率化と、持続可能な運用を実現します。
記事に興味を持たれた方や、詳しい情報をお求めの方はお気軽にお問い合わせください。皆さまからのご質問やご意見をお待ちしております。
