断面解析とは？

断面解析とは、材料や構造物の内部構造や特性を調べるために、その断面を観察し解析する手法です。
断面観察を行うことで、材料の内部構造、欠陥、組織、結晶構造などを詳細に理解することができ、材料の特性や品質を評価するための重要な手法であり、設計・開発や品質管理において欠かせない技術です。

断面解析の活用例

断面観察の目的は多岐にわたりますが、以下のようなケースが一般的です。

内部構造の観察
材料や部品の内部構造を明らかにし、結晶構造、相構造、繊維配向、層構造等を確認
欠陥の検出
内部に存在する欠陥（クラック、ボイド、異物混入など）を検出し、製品の品質や信頼性を評価
接合部の評価
溶接や接着の品質を評価し、接合部の強度や一貫性を確認

ネクスティエレクトロニクスの断面解析

ネクスティエレクトロニクスでは、機械断面研磨とイオンミリングの2種の断面解析に対応します。

1. 機械断面研磨

機械断面研磨は、機械的な手法を用いて材料を研磨します。
大きな面積や厚い試料の加工に適していますが、応力により研磨面に細かいキズやダレが生じる可能性があります。

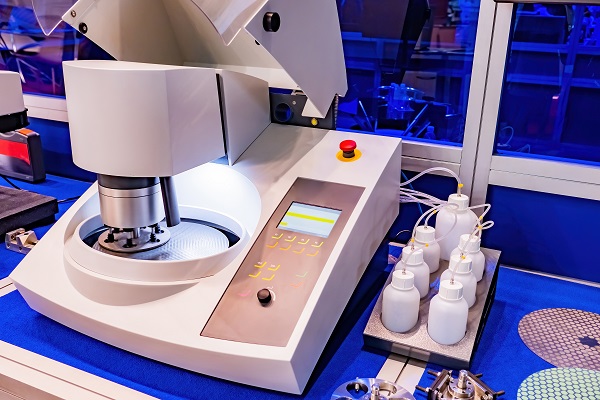

ネクスティエレクトロニクスの断面解析で使用する機械断面研磨装置 TOP TECH PLATOの画像

BGAのはんだボールクラック
アルミワイヤネック部のクラック
PCB基板スルーホールの出来映え調査

リードの断面とメッキ厚さ測定・メッキ材料のEDXマッピング
EDX元素同定によりメッキ部(黄色部)にSn(スズ)を検出

2. イオンミリング

イオンミリングは、イオンビームを用いて高精度に表面を加工します。
微細構造の確認に適していますが、加工範囲が機械断面研磨ほど広くありません。
そのため、用途や試料の特性に応じて、適切な方法を選択することが重要になります。

イオンミリングには平面ミリングと断面ミリングの2種類があります。

平面ミリング

平面ミリングは、主に機械断面研磨で鏡面仕上げをした後の研磨キズやダレを除去する目的で使用します。
平面ミリングの利点として、広範囲（約30φ）の加工範囲が挙げられます。
一方、加工の深さは数μm～10μm程度と浅いため、機械断面研磨後の鏡面仕上げ後に深いキズやダレが残っている場合には、平面ミリングではきれいに除去することが難しいです。

断面ミリング

断面ミリングは、加工目的部の100～200μm程度手前からイオンビームで試料を削り進めるため、目的の加工面が直接応力を受けることはありません。
そのため、応力によりダレや破壊されやすい材料でも平滑な加工面を出すことができます。
一方、加工範囲は1～5mm程度と狭く、断面ミリングは平面ミリングに比べ加工範囲が制限されます。

イオンミリング加工事例

ネクスティエレクトロニクスの断面解析例：平面ミリング Pbフリーはんだ合金層断面の画像

機械断面研磨だけではCu-Sn合金部の形状がはっきりと確認できないが、平面ミリングをかけることで形状が鮮明に見え、合金層の厚さを正確に確認できた。

ネクスティエレクトロニクスの断面解析例：断面ミリング Auボンディング-Alパッド接合部断面の画像

ボンディング接合を断面観察する際、機械研磨では応力によりAlパッド部が破壊されやすく、きれいな断面を確認する事が難しいが、断面ミリングでは機械的応力をかけずビームのみ削るため、Alパッドを破壊することなく接合部が確認できた。

機械断面研磨とイオンミリングの使い分け

はんだクラック、PCB基板の層の出来映え、リードメッキ層の厚さ確認などの、大きな面積を観察したい場合は、機械断面研磨を行います。
ボンディング接合部、金属間の合金接合部などの、微細な構造を観察したい時はイオンミリングを使用します。
ネクスティエレクトロニクスでは、目的・用途に合わせた適切な断面解析方法を提案・提供します。
