リバースエンジニアリングとは？

リバースエンジニアリング（逆行工学、逆解析）とは、既存の製品、システム、ソフトウェア、またはプロセスを詳細に分析し、その構造、機能、動作を理解するための手法です。
このプロセスは、製品やシステムがどのように動作しているかを解明し、再現、改良、または互換性のある製品を開発するために利用されます。

ネクスティエレクトロニクスのリバースエンジニアリングサービス

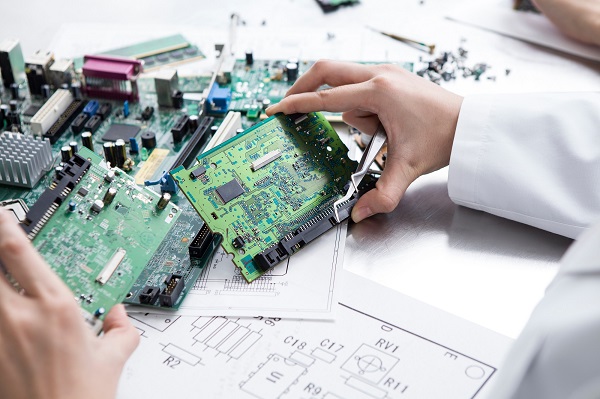

リバースエンジニアリングの目的や用途は多岐にわたりますが、ネクスティエレクトロニクスでは、主に車載ECU等の実装基板に載っている部品1点1点を調査し、基板各層の配線をトレースすることで、その製品の回路図、部品リストを作成するサービスを提供します。
技術動向調査、ベンチマーク調査、コスト調査等、競合製品の解析を通じて自社製品の改善点や新しいアイデアを見つけることで、競争力の向上に役立てることができます。

リバースエンジニアリング回路図作成フロー

リバースエンジニアリングサービス実施項目

一般的なスルーホール基板に加え、IVH（Interstitial ViaHole）基板やビルドアップ基板（2～8層）に対応
小型･微細配線（BGA）基板：20 x 10 [mm]～大面積基板：350 x 150mmに対応
搭載部品の機能調査・定数測定・品番調査　→　回路図・部品リストに反映

各種解析・調査メニュー（オプション）

ご依頼の流れ

お問い合わせ、お見積りは無料です。
ネクスティエレクトロ二クスが取り扱う商材以外のデバイスでもご利用可能です。
ご興味をもっていただけましたらどなたでもお気軽にお問い合わせください。

1．お問い合わせ

お問い合わせフォームから、ご依頼内容、ご依頼のサンプル情報、個数、予算、希望納期をお知らせください。
お客さまで解析やご依頼に関する資料などお持ちでしたら、ご一緒に送付ください。※サンプル情報やご予算は公開可能範囲で構いません。

2．お問い合わせへの回答とヒアリング・お見積り

ネクスティエレクトロニクスの担当者より、お問い合わせ、ご依頼の詳細をヒアリングさせていただきます。
ヒアリング中に解析内容の確認、解析の可否、その他ご要望等を確認し、お見積りと納期を確認の上、ご連絡いたします。
解析内容、お見積り、納期をお客さまでご検討いただき、正式に発注いただける場合に、正式お見積りを送付いたします。

3．ご依頼の発注と解析サンプルの送付

お客さまより、ご依頼の注文書を送付いただきます。注文書受領後に、解析作業を開始します。
解析サンプルの送付先は、ネクスティエレクトロニクスよりご連絡します。

4．解析作業開始

ご依頼の解析を行います。
解析途中の結果が欲しい場合は、中間報告の対応も可能です。
・非破壊解析から破壊解析に移る前に一度報告が欲しい
・解析個数が多い場合、途中でも取り急ぎ解析結果を知りたい　　など

5．解析結果のご報告

解析結果を報告書にまとめ、お客さまへ送付します。
結果についての不明点や、質問などがあった際は、お気軽にご質問ください。

6．お支払い処理と解析サンプルのご返却

お客さまにて検収後に、ネクスティエレクトロニクスより解析サンプルと請求書・受領書・納品書を送付します。
お支払い処理をお願いいたします。

お問い合わせ

ご相談、ご質問、お見積り依頼などを、下記のボタンより受け付けています。
ネクスティエレクトロ二クスが取り扱う商材以外のデバイスでもご利用可能です。
お見積り依頼の場合は、下記の項目を記載いただくとスムーズです。
記載がない場合もご案内させていただきますので、お気軽にお問い合わせください。確認次第、担当者より回答します。

お見積り依頼記載項目：
ご依頼内容：
ご依頼のサンプル情報：
個数：
予算：
希望納期：

お見積り・お問い合わせをする

対応拠点のご紹介

東京拠点VAC (Value Adding Center)

所在地	〒207-0021 東京都東大和市立野4-495
対応サービス	信頼性試験、リバースエンジニアリング、 LEDの光学特性評価、 ROM書込み、選別検査
