OptiMOS™6　40V/100Vファミリー

OptiMOS™6　40V/100Vファミリー
ディスクリートパワーMOSFETテクノロジーにおける新たなスタンダードを目指すインフィニオン テクノロジーズは、新しいOptiMOS™ 6 ファミリーを発表しました。本製品は、インフィニオンの薄型ウェハテクノロジーをベースに、大幅な性能向上を実現し、幅広い電圧に対応しています。

OptiMOS™ 6パワーMOSFETファミリー

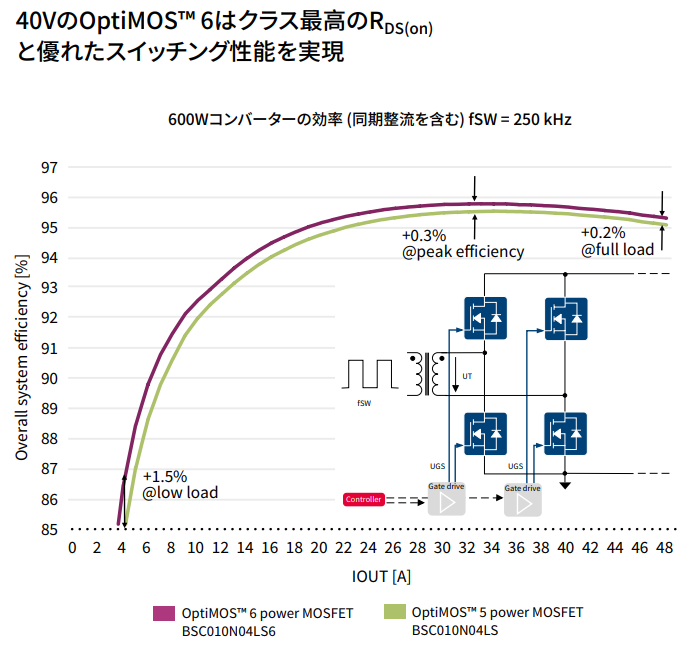

回路図の説明

回路図の説明
新しいOptiMOS™6はQgが低いため、低負荷でSFET5よりも優れています。より高い負荷ではRonが支配的になります。サーバーなど一部のアプリケーションでは低負荷で動作します。アプリケーションの利点としては冷却および電力コスト両方の長所を組み合わせる事が可能になります。（低負荷と高負荷の最適化）

OptiMOS™ 6パワーMOSFET 40 Vファミリーは、サーバ、デスクトップPC、ワイヤレス充電器、急速充電器、OR回路（ORing）向けのスイッチング電源の同期整流に最適化されています。
OptiMOS™ 6パワーMOSFET 100 Vファミリーは、テレコムやソーラーなどの高いスイッチング周波数のアプリケーションに最適です。
オン抵抗 (RDS(on)) と性能指数 (FOM - RDS(on) x Qg and Qgd)の向上により、効率が改善され、熱設計が容易になり、また並列製品の数も減らすことができるため、システムコストの削減につながります。こうした機能強化により、OptiMOS™ 6 100 Vは、パワーツール、ドローン、ロボットなどのバッテリー駆動アプリケーションや、バッテリー管理システムにも使用することができます。

資料ダウンロード

◇高機能な検索エンジンがMOSFETの選定をアシスト。MOSFET クロスリファレンス検索！
・クロスリファレンスの使い方ガイド
・クロスリファレンス検索ページはこちら

◇設計情報
　アプリケーションノート：Designing with power MOSFETs
・よくある問題や故障モードの回避方法



OptiMOS™ 6 ファミリー製品に関するお問合せは、NEXTY Advanced Technologyカンパニーまで！



ギャラリー

ご購入はこちらから

  • 「メーカ型番」「キーワード」「チップワンストップ品番」の検索欄にMOSFET型名を入力してください

    「メーカ型番」「キーワード」「チップワンストップ品番」の検索欄にMOSFET型名を入力してください

    購入ページへ

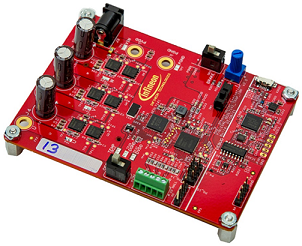

  • <center>BLDCモーター駆動キット</br></center>XMC1404マイコンとゲートドライバ(MOTIX™ 6EDL7141)、Optimos™6(BSC007N04LS6)を搭載したリファレンスデザイン/評価ボード

    BLDCモーター駆動キット
    XMC1404マイコンとゲートドライバ(MOTIX™ 6EDL7141)、Optimos™6(BSC007N04LS6)を搭載したリファレンスデザイン/評価ボード

    購入ページへ
