ACアダプタの性能評価入門：動特性（出力立上げ/立下げ・負荷応答・インラッシュ電流）の測定方法と基準値

ACアダプタは、スマートフォンやノートPC、IoT機器などあらゆる電子機器に安定した電力を供給する欠かせない電源供給デバイスです。製品の信頼性や安全性を確保するためには、ACアダプタの特性を正しく理解し、評価することが重要です。

前回の記事では主に静特性の評価項目や評価方法について紹介しました。静特性は基本性能を確保する上で欠かせない指標ですが、実際の電子機器は常に一定の負荷で動作しているわけではありません。

電源投入時の急激な電圧変化、接続デバイスの動作モード遷移、モータや無線モジュールの突発的な電流要求など、ACアダプタには瞬間的な応答性能が求められます。

このような時間軸で変化する動特性は実使用環境に直結するため、しっかり評価することが重要です。
本記事ではACアダプタの動特性とは何か、その評価項目や評価方法について、実測データを交えながらわかりやすく解説します。

前回の記事はこちら：ACアダプタの性能評価入門：静特性（効率・レギュレーション・ノイズ）の測定方法と基準値

動特性とは？

動特性とは、ACアダプタの出力が時間とともにどのように変化するかを評価する特性で、過渡的な変化に対する応答能力を表します。言い換えると、「電源がどれだけ安定して変化に追従できるか」を評価する指標です。

なぜ、動特性が重要なのか？

電子機器の実使用環境では、負荷電流や入力条件は常に変動します。

例えば、マイコンがスリープ状態から復帰するとき、無線モジュールが送信開始するとき、モータが起動するときなど、出力電流は大きく変わります。このとき、ACアダプタが適切に応答できなければ、

瞬間的な電圧降下による誤動作やリセット
異常なオーバーシュートによるICのストレス増大
立ち上がりシーケンスの乱れによる起動不良
過大なインラッシュ電流によるヒューズ溶断やトランスの飽和

といった問題が起こる可能性があります。

静特性が良好なACアダプタであっても、動特性が不十分だと実装後にトラブルが発生することが多いため、製品開発では両方の評価が欠かせません。

その中でも動特性の評価は、机上では見抜きにくい実使用時のリスクを可視化できる点が最大のメリットで、ACアダプタの信頼性を大きく高めることができます。

ACアダプタの動特性評価における重要な特性と評価方法

ACアダプタの動特性を評価する上で、特に大事になる特性は以下の３つです。

1．出力立上げ/立下げ特性

2．負荷応答特性

3．インラッシュ電流

今回はこの３つの特性について概要と評価方法を説明します。

この3項目は、起動できるか（立上げ/立下げ）、負荷が跳ねても落ちないか（負荷応答）、投入時に保護が誤動作しないか（インラッシュ）という“実機トラブルの入口”となりやすい項目です。
各評価結果例は、定格入力AC100V-240V / 出力5V 2AのACアダプタを用いた実測データとなります。

評価の準備

動特性の評価では、「瞬間的な電圧・電流の変化」を扱うため静特性以上に正しい評価環境の構築が重要です。
評価環境では、静特性と共通するものがありますが、動特性では応答速度がより重視され、基本的にはオシロスコープを使用して測定を行います。また負荷応答特性の評価では実機の“急な電流要求”を再現できる電子負荷装置を負荷として使用します。
プロービングにおいても、出力ラインはできるだけ短配線しループ面積を最小化すると、寄生インダクタンスやノイズの混入を防ぎ、正確な過渡応答特性の波形を測定することができます。
以下は評価環境の一例です。

ACアダプタ評価環境例

１．出力立上げ/立下げ特性

出力立上げ/立下げ特性とは、ACアダプタをオン・オフした際に出力電圧が時間軸でどのように変化するかを評価する特性です。ACアダプタはスイッチを入れた瞬間に出力電圧が立ち上がるわけではなく、内部の制御回路・整流回路・ソフトスタート機能・負荷条件などが影響し、一定の立ち上がり波形を描きます。同様に電源をオフにした際にも出力電圧の減衰の仕方には特有の挙動があります。

これらの挙動は、接続される電子機器に大きく関わるため正常動作・誤動作防止・安全性確保の観点で重要な評価項目です。

出力立上げ/立下げ特性の目安（一般的なスイッチングACアダプタ 5V~20V級）

＜出力立上げ特性＞

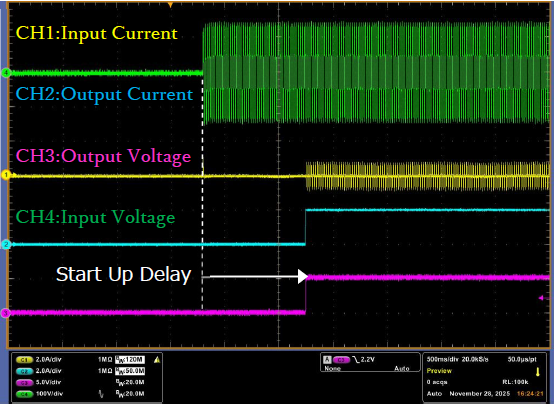

起動遅延時間（Start Up Delay）：1.5s以下
入力電圧が印加されてから、ACアダプタが出力立上げ動作を開始するまでの時間
立ち上がり時間（Rise Time）：100ms以下
出力が0Vから規定電圧に達するまでの時間

＜出力立下げ特性＞

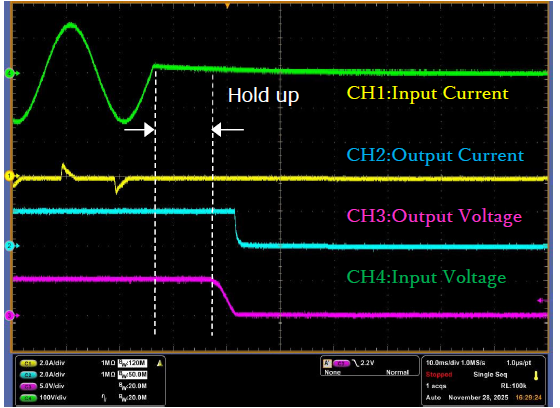

ホールドアップ（Hold Up）：10ms以上
AC入力をオフにしてから、ACアダプタが出力立下げ動作を開始するまでの時間
立ち下がり時間（Fall Time）：100ms以下 ※無負荷時は除く
出力が規定電圧から0Vに達するまでの時間

評価方法

① AC電源を操作し、AC入力をオンする。

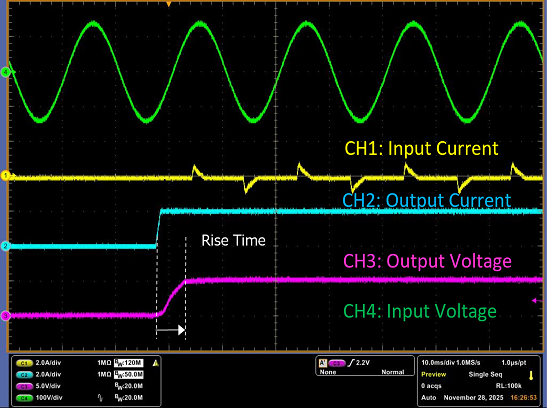

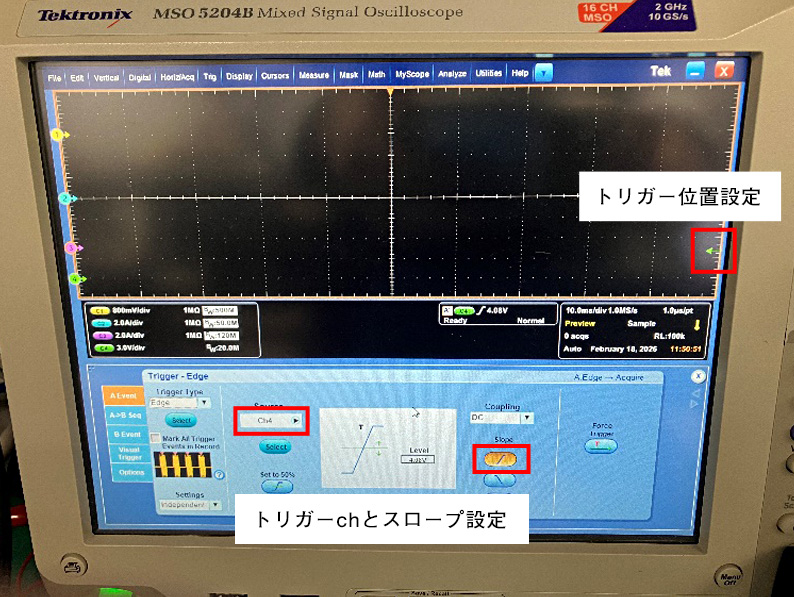

② オシロスコープのトリガー機能等を用いて出力立上げ時の入力電圧と出力電圧の波形を観測する。

③ 波形から起動遅延時間を測定したのち、時間軸レンジを調整し、立ち上がり時間を測定する。

④ AC電源を操作し、AC入力をオフする。

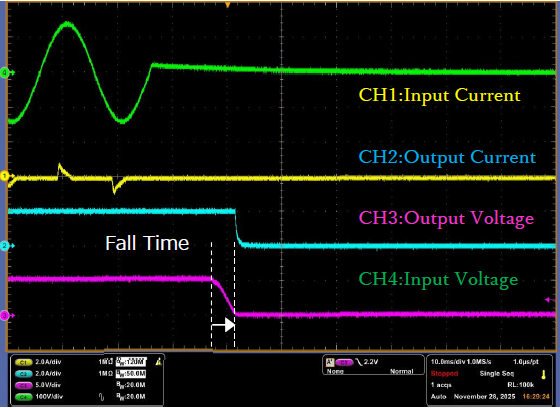

⑤ ②と同様に、出力立下げ時の波形を観測する。

⑥ 波形からホールドアップを測定したのち、時間軸レンジを調整し、立ち下がり時間を測定する。

評価結果例

入力電圧 [V]	出力電流(負荷) [A]	起動遅延時間 [s]	立ち上がり時間 [ms]	ホールドアップ [ms]	立ち下がり時間[ms]
100	0.00	1.1	2.5	5.19
100	0.50	1.0	2.6	5.16	14
100	2.00	1.0	4.5	5.14	4.2

本サンプルでは起動遅延が約1秒で安定しており、立上げ：穏やかなスロープと短時間収束、立下げ：自然放電主体で安定という、実装適性の高い特性であるということが確認できます。

量産前には、ケーブル長や容量性負荷など実機条件で再確認し、必要に応じて出力コンデンサー等を調整することで、さらに堅牢な立上げ/立下げを実現することができます。

２．負荷応答特性

負荷応答特性とは、電流が増えた瞬間に電圧が一時的に下がる「アンダーシュート」や電流が減った瞬間に上がる「オーバーシュート」といった出力電流が急激に変化した場合に、ACアダプタがどのように電圧を維持しようとするかを評価する特性です。電子機器は常に一定の電力を消費しているわけではなく、実際の動作では負荷が瞬間的に変動します。このときACアダプタが十分に素早く応答できなければ、出力電圧が大きく揺らぎ、誤動作・リセット・通信エラーなどのトラブルにつながります。
そのため負荷応答特性は、静特性では見えない実際の使用環境での安定性を確認できる重要な評価項目です。

負荷応答特性の目安（一般的なスイッチングACアダプタ 5V~20V級）

アンダーシュート：-5%以内
負荷が急に増加したとき、出力電圧が一時的に下がる現象
オーバーシュート：3%~5%程度
負荷が急に減少したとき、余剰エネルギーによって出力電圧が一時的に上昇する現象
回復時間：100us~1ms程度
アンダーシュート/オーバーシュートが発生してから、再び規定電圧の許容範囲に収まるまでの時間

評価方法

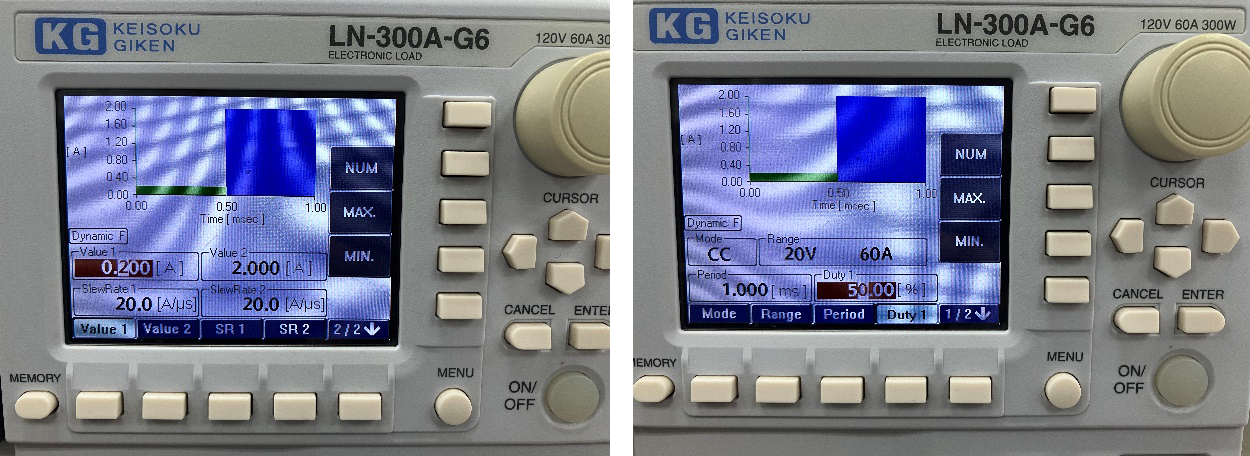

① 電子負荷装置で負荷電流（最小電流、最大電流）、ステップ応答（繰り返し周期、Duty）、Slew Rateを設定する。

② AC入力をオンにし、オシロスコープで出力電圧（ACカップリング）と出力電流の波形を観測する。

③ 波形からアンダーシュート、オーバーシュート、回復時間を測定する。

評価結果例

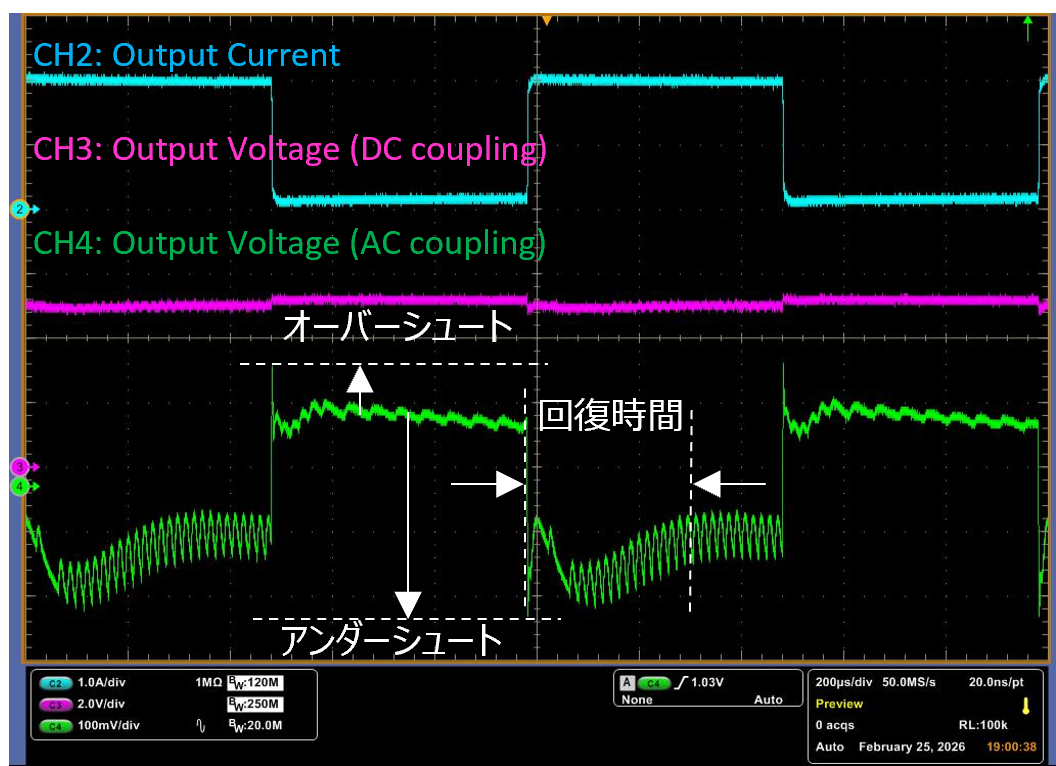

入力電圧[V]	出力電流(負荷)[A]	アンダーシュート[mV]	オーバーシュート[mV]	回復時間[us]
100	0 to 2.0	-380	108	330
100	0.2 to 2.0	-326	134	300

今回の測定では、アンダーシュートが最大-380mVと5V系の一般的な目安より高めの結果となりました。一方で、オーバーシュートは+108~+134mVと小さく、回復時間は300~330usに収まり、制御ループの安定度と減衰は確保されています。主因は過渡電荷不足と考えられるため、出力コンデンサーの容量・ESRの最適化等で改善が見込めます。

３．インラッシュ電流

インラッシュ電流とは、ACアダプタの電源を投入した瞬間に流れる通常よりも大きな突発電流のことです。スイッチングACアダプタ内部には、整流回路・平滑コンデンサー・トランス・保護素子などがあり、電源投入直後はこれらの要素がまだ安定しておらず、短時間だが非常に大きい電流が流れます。

インラッシュ電流が発生するメカニズムとしては、ACアダプタ内部の一次側にある大容量の電解コンデンサーが0Vから一気に充電され、数百us~数msの一瞬だけ非常に大きな電流が流れることによるものです。また、トランス式の電源ではAC入力の波形位相によって流れるインラッシュ電流も変化し、入力位相が電源投入直後にAC波形の山付近にあたると最大化する傾向があります。

インラッシュ電流は短時間の現象ではありますが、大きいとヒューズやブレーカの誤動作、内部部品（ダイオード、FET等）の瞬間的なストレスによる長期的な信頼性への影響、システム起動時の安定性低下につながるため、動特性評価において非常に重要な項目です。

インラッシュ電流の目安

民生用ACアダプタ（5V~20V級）：10A~30A程度
USB充電器（スマホ用 5V~9V級）：5A~20A程度
ノートPCアダプタ（45W~100W）：20A~60A程度

インラッシュ電流持続時間の目安

小型ACアダプタ（5W~20W）：200us~1ms程度
中型ACアダプタ（20W~60W）：0.5ms~3ms程度
大型ACアダプタ（100W以上）：1ms~10ms程度

評価方法

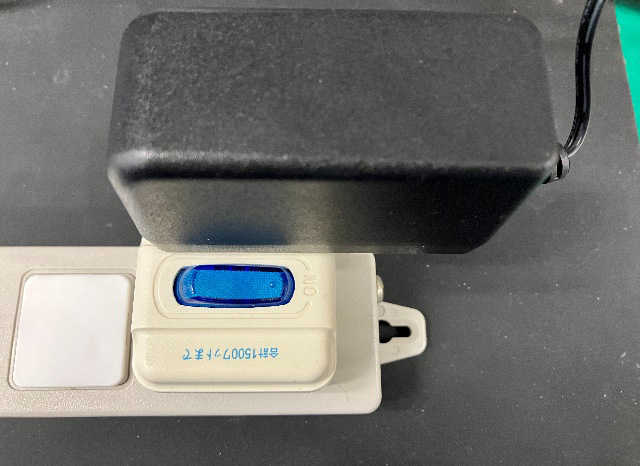

① ACアダプタ-AC電源間にAC入力オン/オフ用のスイッチ付きコンセント等を接続する。

② AC電源を操作し、AC入力をオンする。

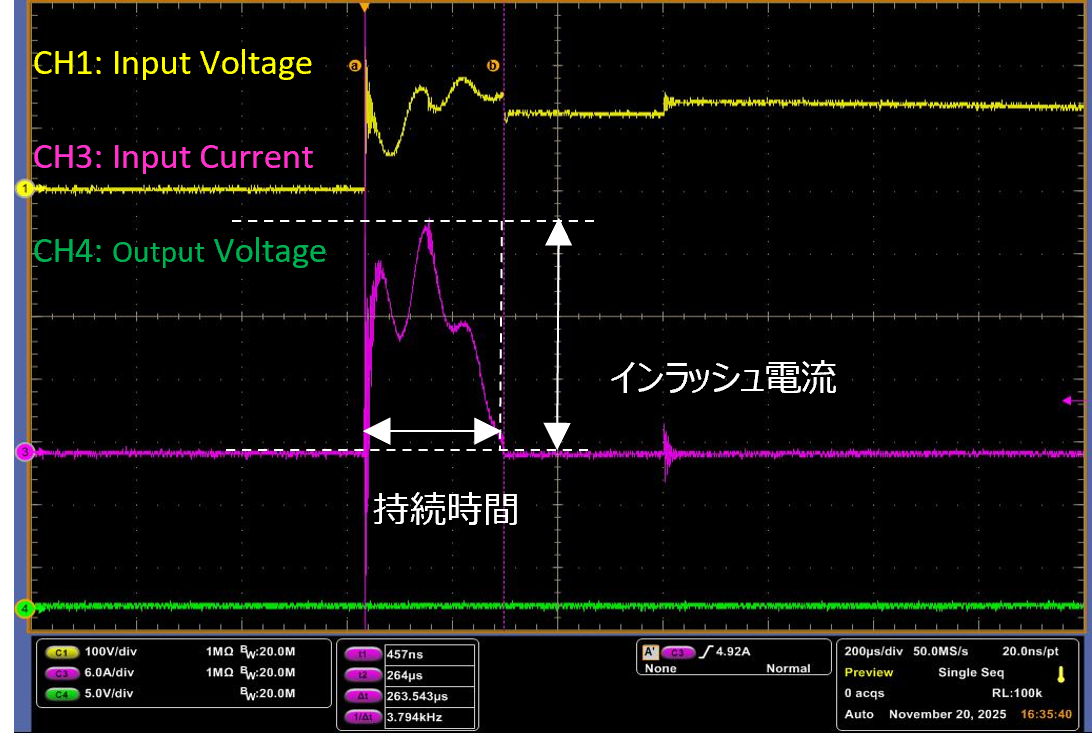

③ オシロスコープで入力電圧、入力電流の波形を観測する。

④ 手動スイッチでAC入力オン/オフを複数回行い、インラッシュ電流の最大値を測定する。

評価結果例

入力電圧[V]	出力電流(負荷)[A]	インラッシュ電流[A]	持続時間[us]
100	0	33.2	264
100	2.0	34.4	2.6

インラッシュ電流はピーク約33-34A、持続時間は数百us程度で短時間に収束しており、民生用ACアダプタとして許容範囲の典型例です。突入位相の違いを考慮すると実使用でも同程度のレンジが想定され、ブレーカ・スイッチ・整流素子の耐量設計と整合していれば実装上のリスクは低いと評価できます。ピークの更なる低減が必要な場合は、NTC定数やPFCソフトチャージでの低減が有効です。

まとめ

静特性と動特性の両面からACアダプタを評価することで、定常状態の安定性だけでなく、起動・負荷変動・電源投入といった実使用環境で発生する過渡現象まで把握することができ、ACアダプタの安全性・安定性・信頼性を総合的に高めることができます。本記事で紹介した評価方法や判断基準は、ACアダプタの選定・評価・トラブルシュートにそのまま活用できる内容です。ぜひ、実際の評価や製品選定にご活用ください。
