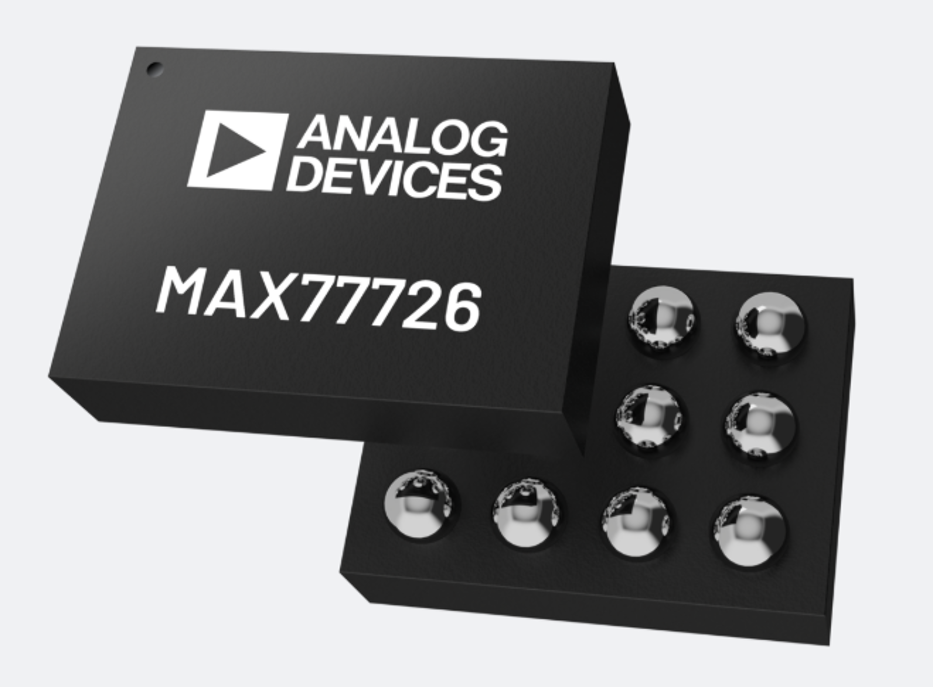

MAX77726/MAX77727は、サイズと効率が重視される超低消費電力アプリケーション向けに電源ソリューションを提供します。4.6Aのインダクタ・ピーク電流保護を備え、最大3Aの出力電流を供給できます。
MAX77726の出力電圧は、VSELピンを介して、4つの特定の出力電圧に論理的に設定できます。物理的なイネーブル・ピンとモード・ピンの設定により、直感的な制御が可能になります。
MAX77727の出力電圧は、I2Cを介してプログラムできます。モード切替えも可能であり、I2Cインターフェイスおよびステータス読み出しによって選択できます。
33kHz（代表値）の最小スイッチング周波数でシームレスにコンバーターが動作し、軽負荷動作時に音響ノイズの妨害が発生しないようにします。
超音波モードの選択は、MODEピンの設定またはMODEレジスターの設定により行います。
特徴
-
入力電圧範囲：3.6V～22V
-
出力電圧範囲：1.8V～15V
-
低消費電流と高効率
シャットダウン電流：100nA
低電力モードでの静止電流：800nA
ピーク効率：96% -
50mΩおよび45mΩのパワーMOSFETを内蔵
-
最大4.6Aのインダクタ・ピーク電流制限
-

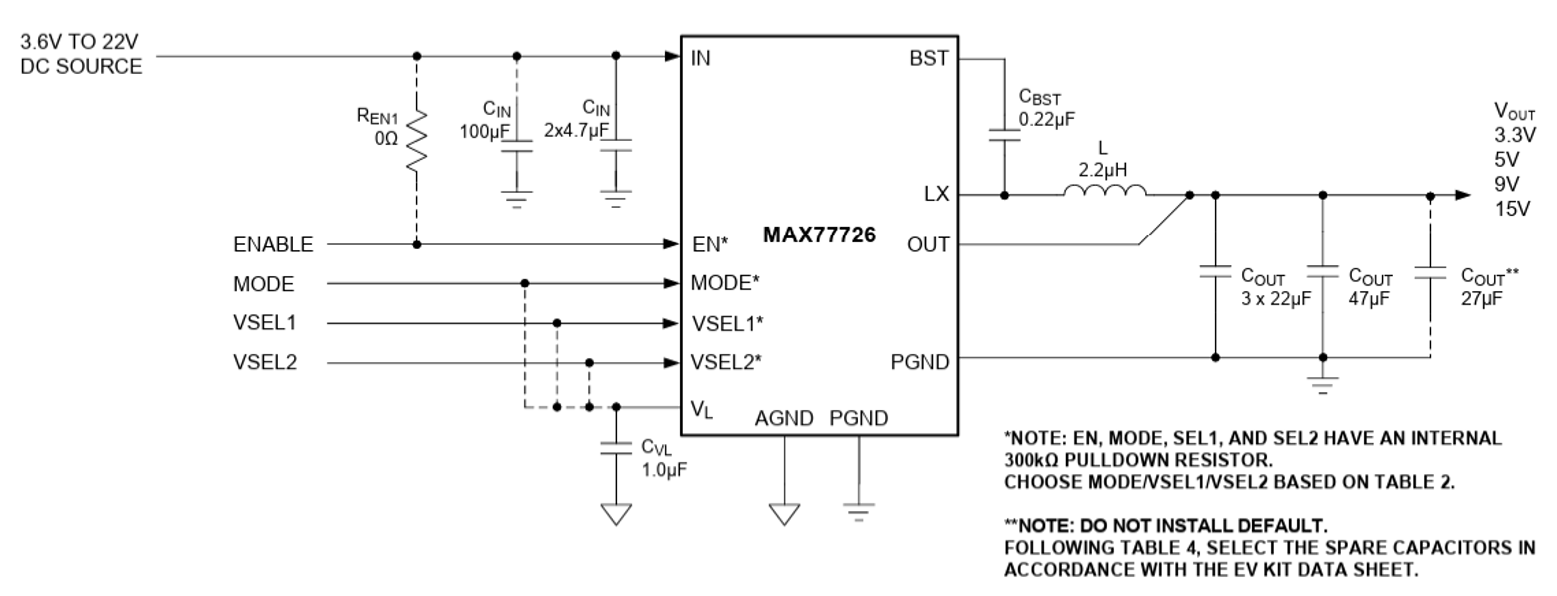

MAX77726：2本のVSELピンを使用してレギュレーション目標電圧（3.3V、5V、9V、15V）を選択可能
-

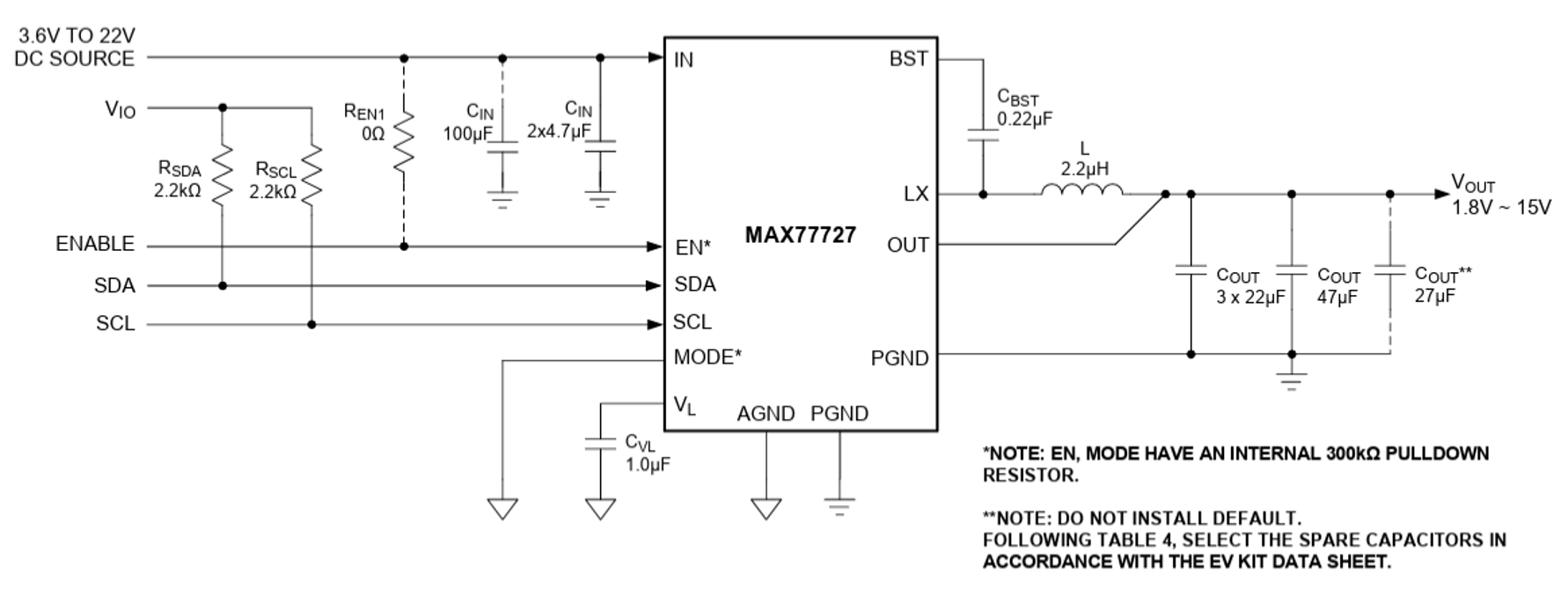

MAX77727：I2を介して出力電圧を1.8V～15Vの範囲でプログラム可能
1.8V～4.9Vの範囲では分解能100mV、5V～15Vの範囲では分解能250mV -
MAX77726：超音波モードをピンで選択可能
-
MAX77727：強制PWMモードをI2Cで選択可能
-
出力のアクティブ放電機能
-
使いやすい小型のソリューション・サイズ
サイクルごとのインダクタ・ピーク電流制限、UVLO、出力短絡、過熱の保護機能

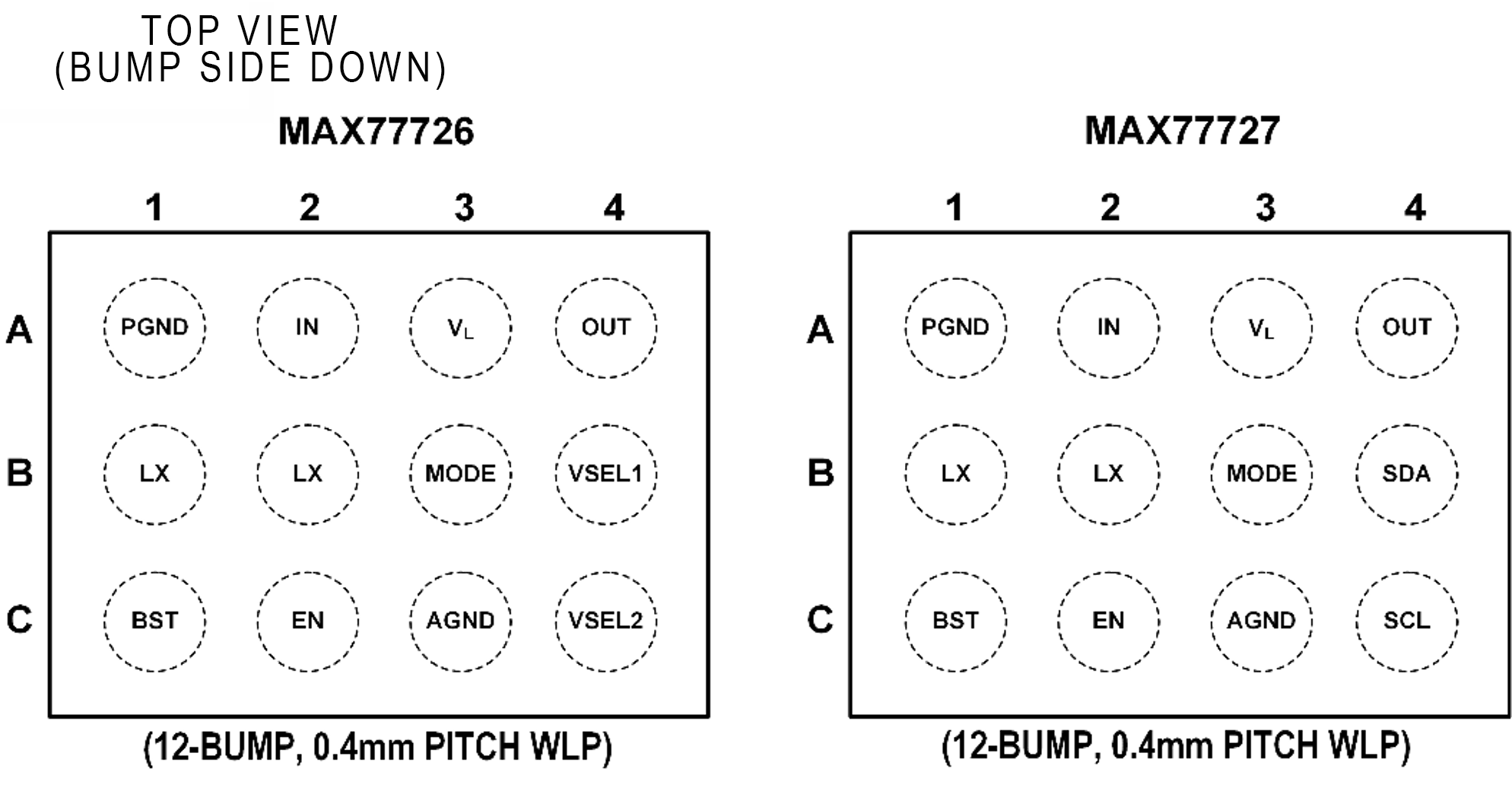

12ピン、0.4mmピッチ、高さ0.65mmのウェーハレベル・パッケージ（WLP）
チップ型インダクタとセラミック・コンデンサーを使用 -
1.32mm x 1.77mm、12-WLP、0.4mmピッチのパッケージ
アプリケーション
-
USB給電デバイス
-
ポータブル電子機器
-
12V分散電源バスのアプリケーション
Order information
| PART NUMBER | TEMP RANGE | PACKAGE | FEATURES |
|---|---|---|---|
| MAX77726AWC+ | −40℃ to +125℃ | 12-WLP | VSEL1 and VSEL2 pins to select among four output voltage levels preprogrammed to 5V, 3.3V, 9V, and 15V. |
| MAX77726AWC+T | −40℃ to +125℃ | 12-WLP | VSEL1 and VSEL2 pins to select among four output voltage levels preprogrammed to 5V, 3.3V, 9V, and 15V. |
| MAX77727AAWC+ | −40℃ to +125℃ | 12-WLP | Output voltage programmable from 1.8V to 15V through I2C. |
| MAX77727AAWC+T | −40℃ to +125℃ | 12-WLP | Output voltage programmable from 1.8V to 15V through I2C. |
評価ボード、シミュレーションモデル
-
評価ボード
MAX77726EVKIT
