今回はこちらのブログ記事の続きとして、当社で開発したSTマイクロエレクトロニクス社製MCU搭載リファレンスボード（以下STM版リファレンスボード）とFreeRTOSを使用して、タスク間通信を行うソフトウェアを作成していきます。
1. この記事で作るもの（ゴール）
STM版リファレンスボード上でFreeRTOSを動かし、タスク間通信として
- キュー（Queue）で「データ」を渡す
- セマフォ（Binary Semaphore）で「合図（タイミング）」を渡す
を、LED4個の点滅だけで目視確認できる サンプルを作ります。
本記事は 割り込み連携なし（タスク同士のみ） で完結します。
2. 想定読者・前提
- IAR EWでビルド＆書き込みができる
- FreeRTOSの「タスク」「Delay」「優先度」の雰囲気が分かる
- LEDは Active Low（GPIO=0で点灯）

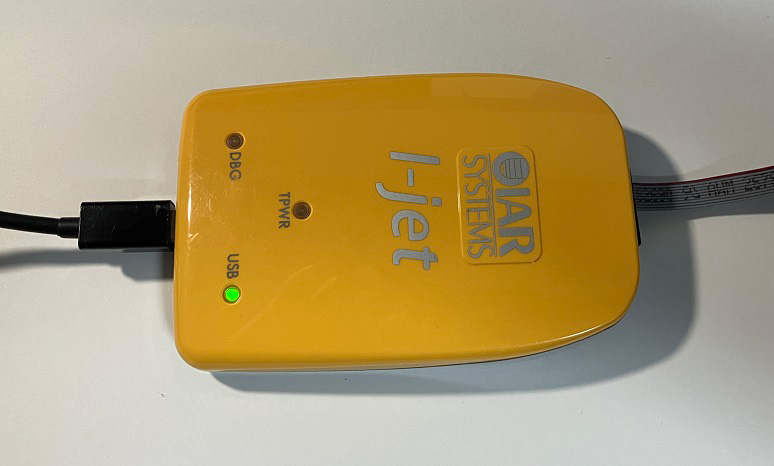

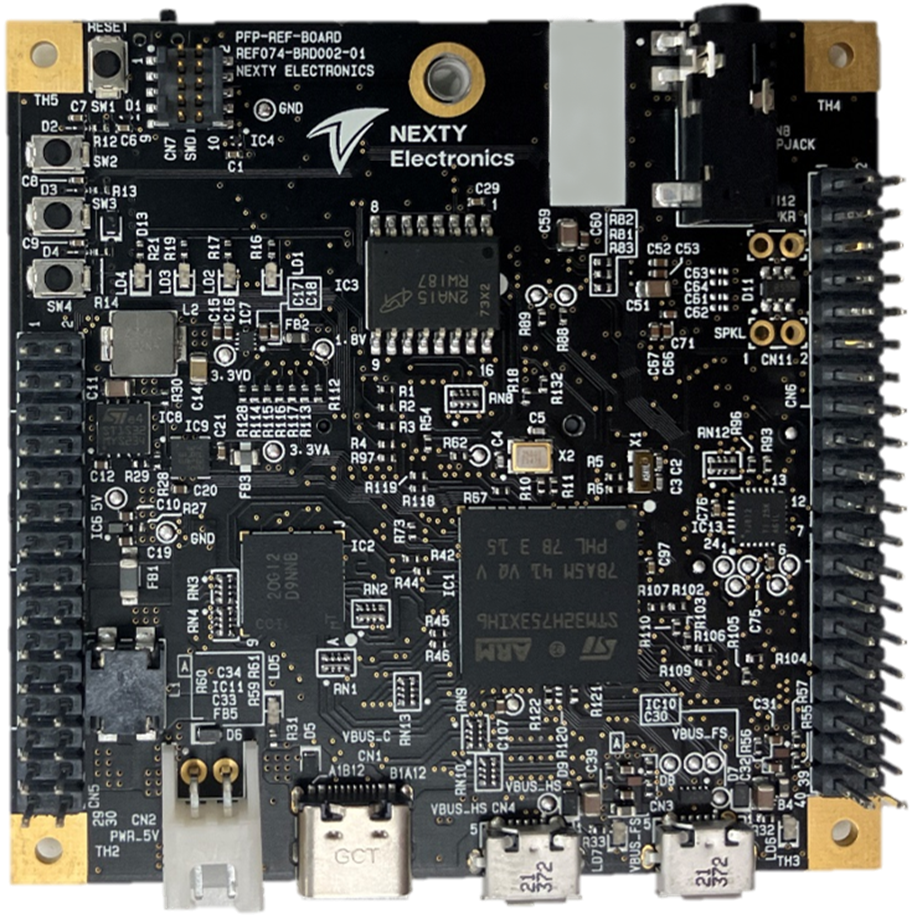

3. 使用環境

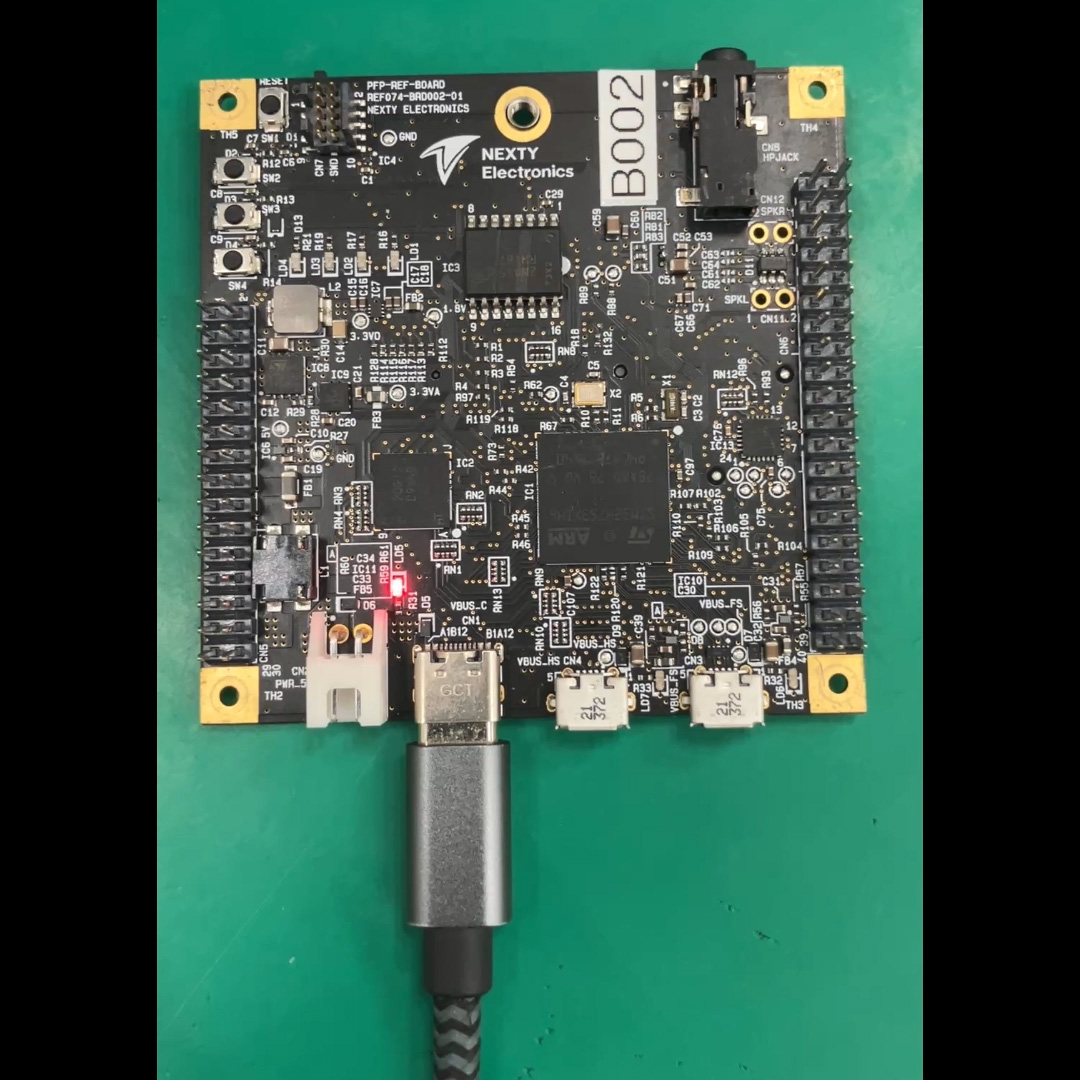

4. サンプル全体の仕様（先に動きを決める）
4.1 LED割り当て（4つのLEDを何に使うか）

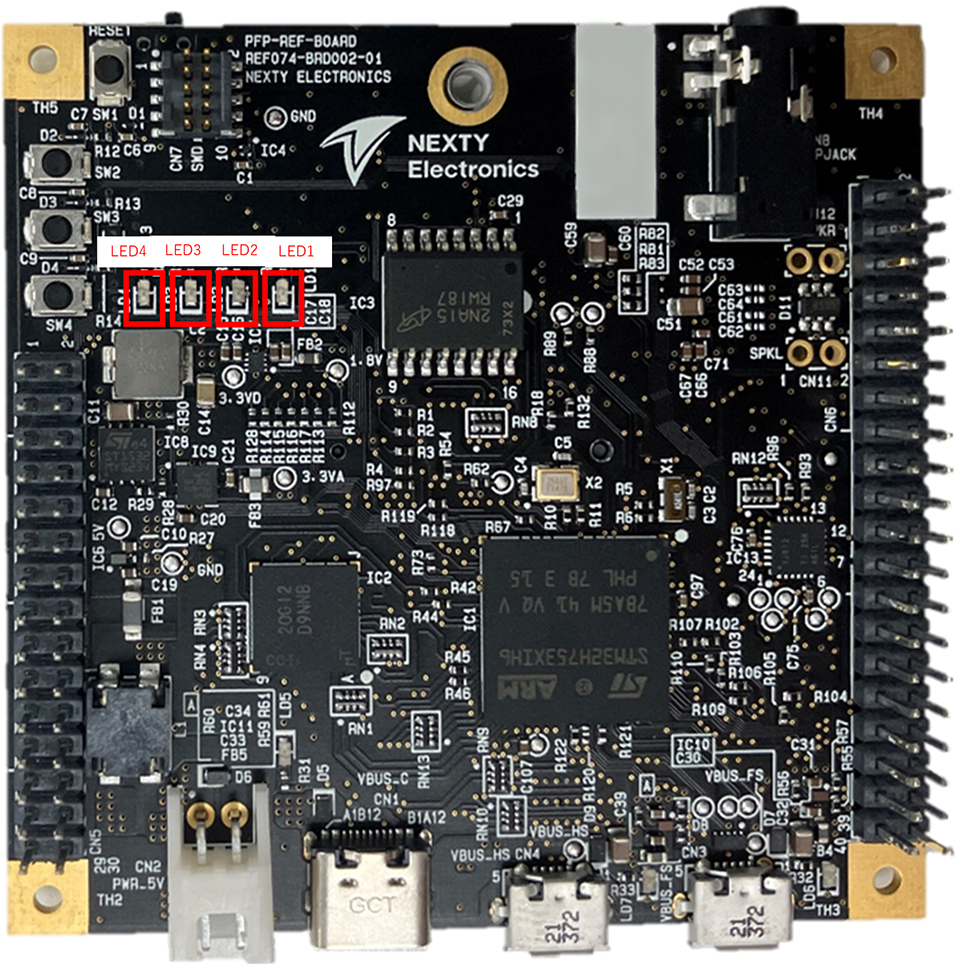

- LED1：Heartbeat（システム生存確認）
- LED2：Queue受信により点滅（データ駆動）
- LED3：Semaphore解放により点滅（イベント駆動）
- LED4：状態表示（キュー送信失敗時にトグル）
4.2 LED制御の約束事（Active Low）
Active Lowのため、GPIOの意味は以下です。
- 点灯：HAL_GPIO_WritePin(..., GPIO_PIN_RESET)
- 消灯：HAL_GPIO_WritePin(..., GPIO_PIN_SET)
このサンプルではmain.c内に以下のヘルパを用意しています。
static void LED_On(GPIO_TypeDef *port, uint16_t pin)
{
HAL_GPIO_WritePin(port, pin, GPIO_PIN_RESET);
}
static void LED_Off(GPIO_TypeDef *port, uint16_t pin)
{
HAL_GPIO_WritePin(port, pin, GPIO_PIN_SET);
}
static void LED_Toggle(GPIO_TypeDef *port, uint16_t pin)
{
HAL_GPIO_TogglePin(port, pin);
}また、GPIO初期化時の出力初期値を 全消灯（SET） にして、起動直後にLEDが点灯しっぱなしになるのを避けています。
HAL_GPIO_WritePin(GPIOK, GPIO_PIN_5|GPIO_PIN_4|GPIO_PIN_6|GPIO_PIN_3, GPIO_PIN_SET);4.3 タスク構成（割り込みなし）
このサンプルは、CMSIS-RTOS2 API（cmsis_os.h）でタスク・キュー・セマフォを扱います。
- StartDefaultTask（LED1）：Heartbeat
- PatternProducerTask：LED2用の点滅パターンを作ってキューへ送る
- LedDriverTask：キューを受信してLED2を点滅させる
- SyncTask：一定周期でセマフォをGive（合図）
- SemBlinkTask：セマフォをTakeしてLED3を点滅
4.4 期待する見え方（動作イメージ）
- LED1：500ms周期で点滅（常に動く）
- LED2：1秒ごとにパターンが変わり、点滅回数が 1→2→3→5… と変化
- LED3：700ms周期で短く点滅
- LED4：キュー送信が失敗した場合のみトグル（通常は変化しない想定）
5. キュー（Queue）でのタスク間通信：設計と実装
ここで言うキューは「 タスク間でデータ（メッセージ）を受け渡しする仕組み 」です。
言い換えると、
- 送信側タスクは「やってほしい内容」を メッセージ化 してキューに入れる
- 受信側タスクはキューからメッセージを取り出して 指示どおりに処理 する
という分業を作れます。
LED制御のような小さな処理でも、
- 点滅パターンを決めるロジック（上位）
- 実際にGPIOを叩くロジック（下位）
を分離でき、規模が大きくなったときに見通しが良くなります。
5.1 キューを使う判断基準（セマフォとの違い）
キューは基本的に「 データそのものを渡したい 」ときに使います。
キュー向き
- パラメータ（数値、構造体、コマンドIDなど）を渡したい
- 受信側に処理を順番に実行してほしい（順序性が欲しい）
- バッファリングしたい（溜めて後で処理したい）
セマフォ向き
- 「起きて処理して」という合図だけで十分（データを渡す必要が薄い）
- 同期や排他が目的
5.2 キューに流すデータ設計
LED2の点滅指示は、次の3項目で表現します。
- blink_count：何回点滅するか
- on_ms：点灯時間
- off_ms：消灯時間
typedef struct
{
uint16_t blink_count;
uint16_t on_ms;
uint16_t off_ms;
} LedBlinkMsg_t;キューは深さ4で作成しています。
ここでの「深さ4」は、 未処理メッセージを最大4個まで溜められる という意味です。 深さを増やすほど「送信側が少し速くても吸収できる」一方で、メモリ消費は増えます。
g_led2Queue = osMessageQueueNew(4, sizeof(LedBlinkMsg_t), NULL);5.2.1 ブロッキング時間とCPU負荷
RTOSのキューAPIは、多くの場合「空なら待つ（ブロック）」や「満杯なら待つ（ブロック）」ができます。
このサンプルでは、
- 受信側：osWaitForeverで待つ（＝イベントが来るまで寝る）
- 送信側：ブロック時間0（＝満杯なら諦める）
という方針にしています。
受信側がブロックできると、待っている間はCPUを消費しません（アイドルタスクが動くだけ）。逆に、ポーリング（whileで何度も見に行く）にすると無駄にCPU時間を使いがちです。
5.2.2 キュー満杯時の方針（落とす/待つ/上書き）
キューが満杯になるのは、典型的には次の状況です。
- 送信側が速すぎる
- 受信側が遅すぎる（処理が重い、優先度が低い等）
満杯時の方針はアプリ次第で、よくある選択肢は次の3つです。
- 落とす（このサンプル）：ブロック時間0で送信し、失敗なら捨てる（LED4で可視化）
- 待つ：ブロック時間を設定し、空きができるまで待つ（確実に届けたいが、遅延が増える）
- 上書き：最新値だけが重要な場合は、別の仕組み（共有変数＋排他/通知など）にする
LED点滅のようなデモでは「落としても致命的ではない」ので、失敗時はLED4で見える化するだけにしています。
5.3 実装：送信側（PatternProducerTask）
送信側は、いくつかの点滅パターンを順番にキューへ投入します。
- osMessageQueuePut() を使う
- 送信失敗（キュー満杯など）の場合はLED4をトグルして目視できるようにする
const LedBlinkMsg_t patterns[] = {
{ .blink_count = 1, .on_ms = 80, .off_ms = 120 },
{ .blink_count = 2, .on_ms = 80, .off_ms = 120 },
{ .blink_count = 3, .on_ms = 80, .off_ms = 120 },
{ .blink_count = 5, .on_ms = 40, .off_ms = 60 },
};
const osStatus_t st = osMessageQueuePut(g_led2Queue, &msg, 0U, 0U);
if (st != osOK)
{
LED_Toggle(LED4_GPIO_Port, LED4_Pin);
}5.4 実装：受信側（LedDriverTask）
受信側は osMessageQueueGet() で待ち、受け取ったデータの内容通りにLED2を点滅させます。
if (osMessageQueueGet(g_led2Queue, &msg, NULL, osWaitForever) == osOK)
{
for (uint16_t i = 0; i < msg.blink_count; i++)
{
LED_On(LED2_GPIO_Port, LED2_Pin);
osDelay(msg.on_ms);
LED_Off(LED2_GPIO_Port, LED2_Pin);
osDelay(msg.off_ms);
}
}ポイントは2つです。
- 受信待ちはブロック（osWaitForever）にしてCPUを無駄に回さない
- Active LowなのでON/OFFを取り違えない（ヘルパで吸収）
5.4.1 このサンプルで「点滅中にキューを見ない」理由
LedDriverTaskは「点滅中」に新しいメッセージを取りに行きません。 つまり、点滅処理が長いほど受信は遅くなり、キューが溜まりやすくなります。
この設計は、
- キューが溜まったらLED4で分かる（観察しやすい）
- 受信側が遅いとどうなるか（設計上のトレードオフ）が体験できる
という意図です。
実アプリで「常に最新コマンドだけ反映したい」なら、
- 点滅処理をさらに小さく分割して定期的にキューを見る
- あるいは「最新指示だけ保持する」構成にする
などの改善が考えられます。
6. セマフォ（Binary Semaphore）でのタスク間同期：設計と実装
6.1 セマフォで解決したいこと
セマフォは「今動いて良い」という 合図 として使います。
ここで使っているのは Binary Semaphore（0/1の状態） で、
- Release（Give）されると「合図が来た」
- Acquire（Take）すると「合図を受け取った」
という扱いになります。
6.1.1 バイナリセマフォの性質（イベントの積み残しに注意）
バイナリセマフォは「最大1」までしか保持できません。 そのため、Releaseが連続すると
- 2回Releaseしても、貯まるのは最大1回分
となり、「イベントを全部数えたい」用途には向きません。
このサンプルでは「LED3を時々点滅させたいだけ」で、 イベントが厳密に1回も漏れない必要がないため、バイナリセマフォがちょうど良いです。
※「イベント回数を落とさず数えたい」なら、Counting SemaphoreやQueue（イベントIDを入れる）が候補になります。
このサンプルでは、SemBlinkTaskを
- 何も起きていないときは寝かせる（ブロック）
- 合図が来たら短くLED3を点滅
という動作にします。
6.2 実装：Give側（SyncTask）
バイナリセマフォは以下で生成しています（初期カウント0）。
g_semBlink = osSemaphoreNew(1, 0, NULL);SyncTaskは周期的にReleaseします。
ここではosDelay(700)で周期を作っていますが、
- 周期精度が重要ならosDelayUntil相当（CMSIS-RTOS2のosDelayUntil）を使う
- 複数の周期イベントが必要ならソフトウェアタイマを検討する
などが実務ではよくあります。
(void)osSemaphoreRelease(g_semBlink);
osDelay(700);6.3 実装：Take側（SemBlinkTask）
SemBlinkTaskは osSemaphoreAcquire() で待ちます。
osWaitForeverでブロックしているため、合図が来るまでCPUを消費しません。 これは「待ち」の作り方として非常に重要で、RTOSを使うメリットの一つです。
if (osSemaphoreAcquire(g_semBlink, osWaitForever) == osOK)
{
LED_On(LED3_GPIO_Port, LED3_Pin);
osDelay(50);
LED_Off(LED3_GPIO_Port, LED3_Pin);
}
7. まとめ：キューとセマフォの使い分け
- キュー：データを渡す（何回点滅？何ms？などのパラメータ）
- セマフォ：合図を渡す（今やって良い、というタイミング）
LEDのような単純なI/Oでも、
- 指示（データ）
- タイミング（合図）
を分けて設計すると、タスク構成が読みやすくなります。
8. 付録
8.1 主要API（今回使ったもの）
本記事の実装はCMSIS-RTOS2 APIです。
- タスク作成：osThreadNew
- Delay：osDelay
- キュー：osMessageQueueNew / osMessageQueuePut / osMessageQueueGet
- セマフォ：osSemaphoreNew / osSemaphoreRelease / osSemaphoreAcquire
※目次にあるxQueueSendやxSemaphoreTakeはFreeRTOSネイティブAPIですが、CubeMXの設定によってはCMSIS-RTOS2のラッパAPIで実装する構成になります。今回はmain.cの実装に合わせてCMSIS-RTOS2で統一しています。
8.2 動作確認チェックリスト
- 電源投入直後、LEDが点灯しっぱなしになっていない（Active Low初期値が適切）
- LED1が500ms周期で点滅する
- LED2の点滅回数が周期的に変化する（キュー動作）
- LED3が約700ms周期で短く点滅する（セマフォ同期）
- LED4が常時点滅している場合、キュー送信が失敗している（キュー深さ不足、受信側が遅い等）
9. おわりに
今回はこちらのブログ記事の続きとして、FreeRTOSのキューとセマフォを使用したタスク間通信について解説しました。
LED4個という最小構成ではありますが、「データを渡す」「合図を渡す」というRTOS設計の基本を、コードと挙動を対応づけながら体感できる構成になっています。
実際の製品開発では、割り込み連携、DMA、複数I/O制御、通信スタックとの組み合わせなど、より複雑な要素が加わりますが、その土台となる考え方は今回のサンプルと変わりません。
ネクスティ エレクトロニクス開発部隊では、STマイクロエレクトロニクス社の製品開発や技術サポートを行っていますので、お気軽にお問い合わせください。
