無線接続を前提としたIoT機器やスマートホーム、産業用機器の設計では、Bluetooth Low Energy(以下BLE) や Zigbee、Thread、そしてMatterなど複数の無線規格への対応、セキュリティ要件の高度化、そして低消費電力による長期運用といった要求を同時に満たす必要が生まれています。従来は「MCU本体」と「外付け無線モジュール」を組み合わせる構成が一般的でしたが、近年はこれらを一体化し、アプリケーションと無線処理を同時に制御できる“無線内蔵MCU”が求められるようになってきました。
STマイクロエレクトロニクス社(以下ST社)のSTM32Wシリーズは、これらの要求を1チップでバランス良く実現するST社のワイヤレスSoCです。マルチプロトコル対応、強固なハードウェアセキュリティ、大容量メモリ、そして低消費電力といった特徴を一つのパッケージにまとめ上げています。本稿では、STM32Wシリーズのキー技術と製品特長、用途に応じた選び方について解説します。
なぜSTM32Wシリーズ製品が選ばれるのか?
IoTやエッジデバイスの進化により、マイコンは単なる「制御用CPU」としての役割だけでなく、無線通信処理・セキュリティ管理・省電力制御を同時に成立させる中核デバイスとしての役割を担うようになっています。
特にスマートホームや産業用IoTでは、クラウドやスマートフォンと常時接続されることを前提に、安全に通信し、必要に応じて無線で更新され、かつ電池で長期間動作することが求められます。
しかし実際の設計現場では、「無線規格の選定が途中で変わる」、「量産直前にセキュリティ要件が追加される」、「電池寿命が想定より短く、構成を見直す必要が出る」、といった手戻りが起こりやすく、アプリケーション、無線、セキュリティを個別に考える設計では限界が見え始めています。
STM32Wシリーズが選ばれている理由は、こうした課題に対しアプリケーション処理・無線通信・セキュリティ機能を1チップで統合し、全体最適を前提とした設計思想を採用している点にあります。
図が示すように、STM32Wシリーズは
- アプリケーション処理を担うCPUとメモリ
- BLE、Zigbee、Thread、Matterといった無線接続機能
- TrustZoneや暗号エンジン、セキュアブート/OTAを含むセキュリティ機能
これらを相互に連携する形で1チップに統合しています。
この構成により、無線通信時の消費電力制御、暗号処理のタイミング、スリープからの復帰動作などを個別最適ではなくシステム全体として最適化できるため、外付け無線モジュール構成に比べて、設計の見通しが立てやすく、量産後の保守や機能追加にも強いアーキテクチャとなっています。

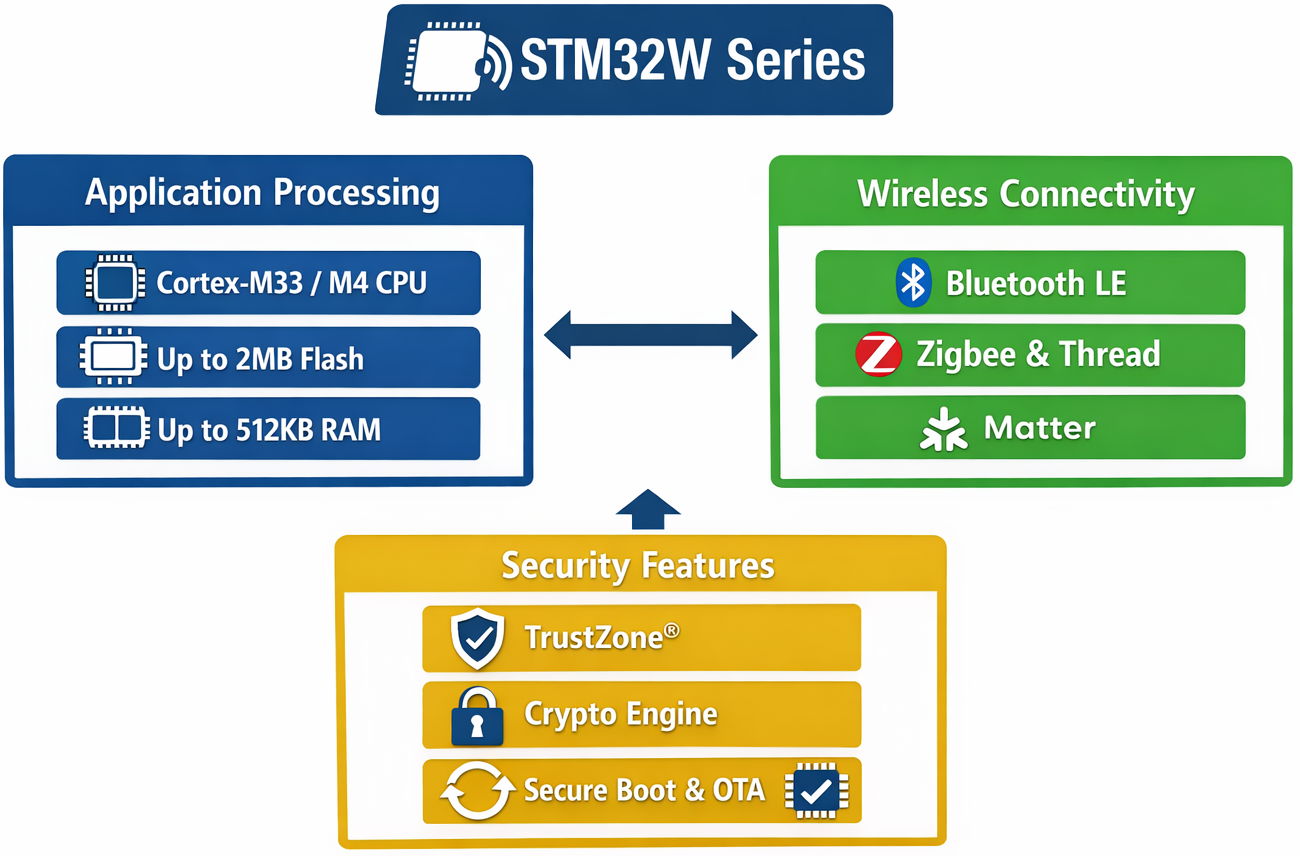

ワイヤレスSoCのブロック図
(アプリケーション/無線/セキュリティの統合イメージ)
STM32Wシリーズ:製品概要
STM32Wシリーズは、STMicroelectronicsの32bitマイコン「STM32」ファミリーに属する無線通信機能を内蔵したSoCです。IoT機器やスマートホーム、産業用ワイヤレス機器では、無線接続を前提にしたシステム設計が当たり前になりつつあります。その中でSTM32Wシリーズは、拡張性・セキュリティ・低消費電力という相反しがちな要件を、1つのデバイスでバランス良く成立させることを目的に設計されています。
このシリーズが多くの開発現場で採用されている背景には、設計初期から量産・長期運用までを見据えた、次の3つの技術的特長があります。
- マルチプロトコル対応による高い柔軟性
- ハードウェアベースの強固なセキュリティ機能
- 低消費電力と大容量メモリを両立した設計
以下に、STM32Wシリーズの特長について詳しく解説します。
ポイント1:マルチプロトコル対応による高い柔軟性
STM32Wシリーズは、BLEおよびIEEE 802.15.4をベースとしたZigbee、Thread、Matter などの主要な無線プロトコルに対応しています。
IEEE 802.15.4は低消費電力・メッシュ通信に適した無線規格であり、その上位に Zigbee や Thread といった通信方式が実装されます。Matter は、これらの無線技術を利用して異なるメーカーの機器同士の相互接続性を高めるための共通仕様です。概念図が示すように、STM32Wシリーズはこれら複数の無線プロトコルを1つのSoCを中心に統合的に扱える構成となっており、BLEを用いたスマートフォン連携から、Thread や Zigbee を用いたメッシュネットワーク、さらには Matter 対応機器への展開まで、同一プラットフォーム上でカバーできます。
特に STM32WBA では、複数の無線規格を1チップで扱えるため、製品企画段階で通信方式を固定しきれない場合や、将来的な規格追加を見据えた設計が可能です。
これにより、製品ライフサイクルの長いIoT機器でも、ハードウェアを変更せず、ソフトウェア更新による柔軟な対応が行えます。

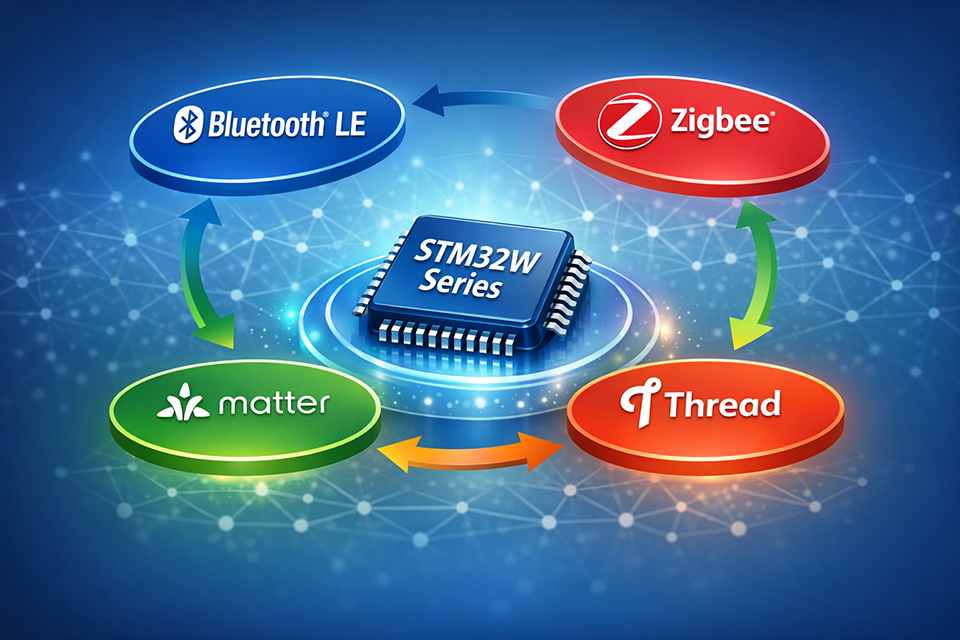

STM32Wシリーズ対応無線プロトコルの概念図
ポイント2:ハードウェアレベルで実装された強固なセキュリティ
無線接続を前提とするIoT機器では、通信の利便性と同時に、データ保護や不正アクセス対策が設計の前提条件となります。STM32Wシリーズは、こうした要件を後付けのソフトウェア対策に依存するのではなく、ハードウェアベースのセキュリティ機能を標準で組み込んだ設計を採用しています。
STM32WBAでは Arm TrustZone に対応しており、セキュア領域とノンセキュア領域を分離して構成できます。セキュア領域には暗号鍵や認証情報といった漏洩リスクの高いデータを配置し、ノンセキュア領域では通常のアプリケーション処理を実行することで、万一アプリケーション側に脆弱性があった場合でも、重要情報を保護しやすくなります。
このような領域分離により、スマートホーム機器や産業用途において求められるデータ保護、不正アクセス防止、デバイスの信頼性確保に貢献します。
ポイント3:低消費電力と大容量メモリによる長期運用設計
STM32Wシリーズは、低消費電力動作を重視した設計が採用されており、バッテリ駆動を前提としたワイヤレス機器に適しています。スリープ時の消費電力を抑えつつ、無線通信が必要なタイミングでは十分な性能を発揮できるため、センサノードや常時接続が求められるIoTデバイスでも、電池寿命の見通しを立てやすくなります。
STM32Wは、低消費電力MCUであるSTM32L4シリーズやSTM32U5シリーズの設計思想を継承しつつ、最大2MBのFlashメモリと大容量RAMを搭載しています。Flashメモリはプログラムやファームウェア更新データを格納する領域であり、RAMは無線スタックやアプリケーションが動作するための作業領域です。これらに十分な余裕があることで、無線スタックとアプリケーションを同一チップ上で無理なく実装できます。
その結果、OTA(Over-The-Air)によるファームウェア更新や機能追加を繰り返すような長期運用を前提とした製品設計にも対応しやすい構成となっています。

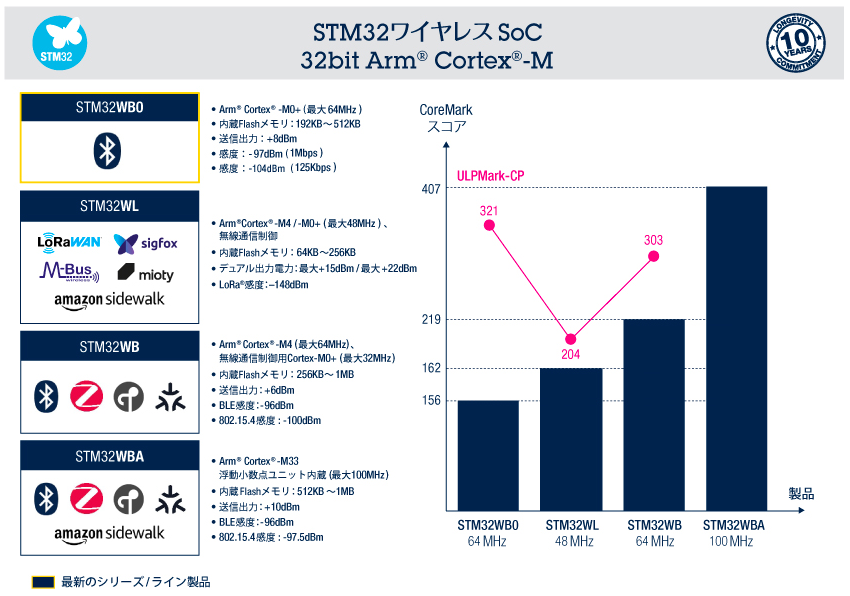

STM32ワイヤレスSoC製品ポートフォリオ
(参考:https://www.stmcu.jp/stm32-wireless-mcus/)
STM32Wシリーズ:ラインナップ別特徴
今回はSTM32Wシリーズの主力であるSTM32WB と STM32WBAの2製品についてそれぞれ解説します。
STM32WBとSTM32WBAはどちらも2.4GHz帯の短距離無線(BLE と IEEE 802.15.4系)をカバーするワイヤレスSoCですが、設計思想は同じではありません。
STM32WBは「無線処理を専用コアに分離して安定運用・既存資産を活かす」方向、STM32WBAは「最新世代のシングルコア+TrustZoneでマルチプロトコルとセキュリティを統合的に伸ばす」方向、として選択可能です。

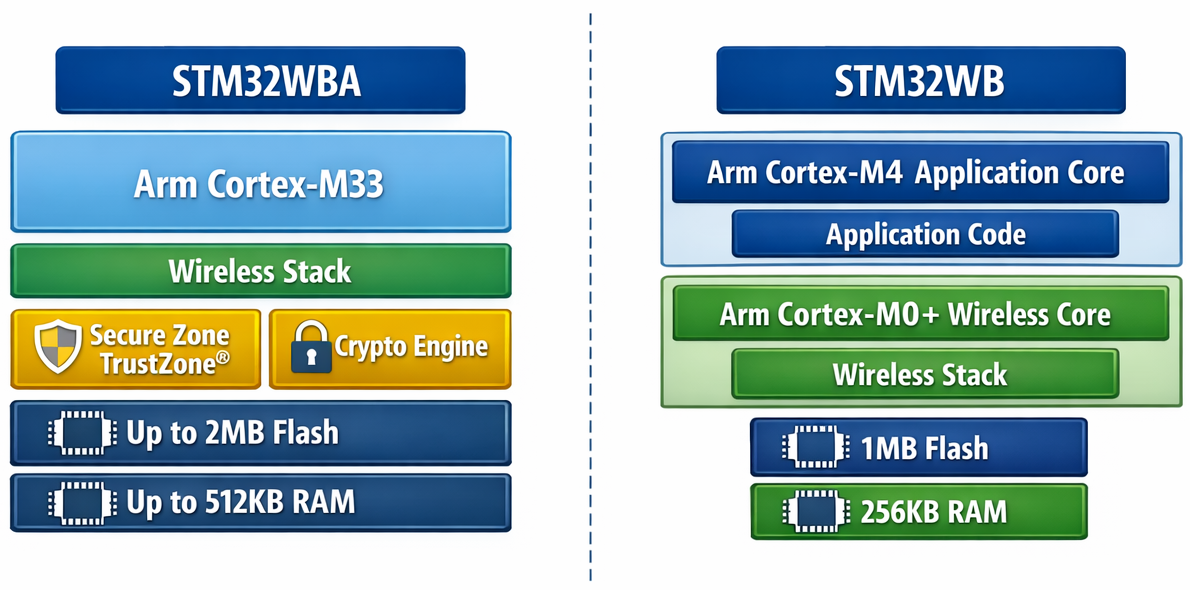

STM32WBA / STM32WB アーキテクチャ比較図

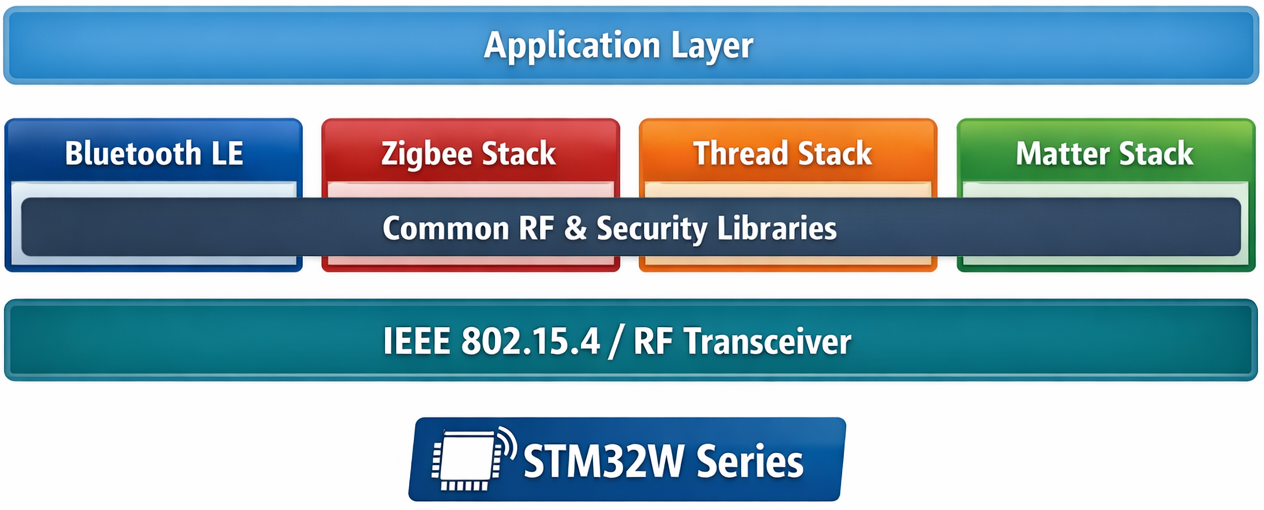

アプリケーション層と無線層の構造図
STM32WB
STM32WBは、BLEとIEEE 802.15.4(Zigbee/Thread/Matter)に対応したデュアルコア構成のマルチプロトコル・ワイヤレスSoCとして、幅広いIoTアプリケーションをカバーする製品群です。
その特長は、用途や設計フェーズに応じて選択できるよう、明確に役割分担された3つのラインで構成されている点にあります。デュアルコアライン/バリューライン/モジュールラインの3つについてそれぞれの特長と適した用途を解説します。

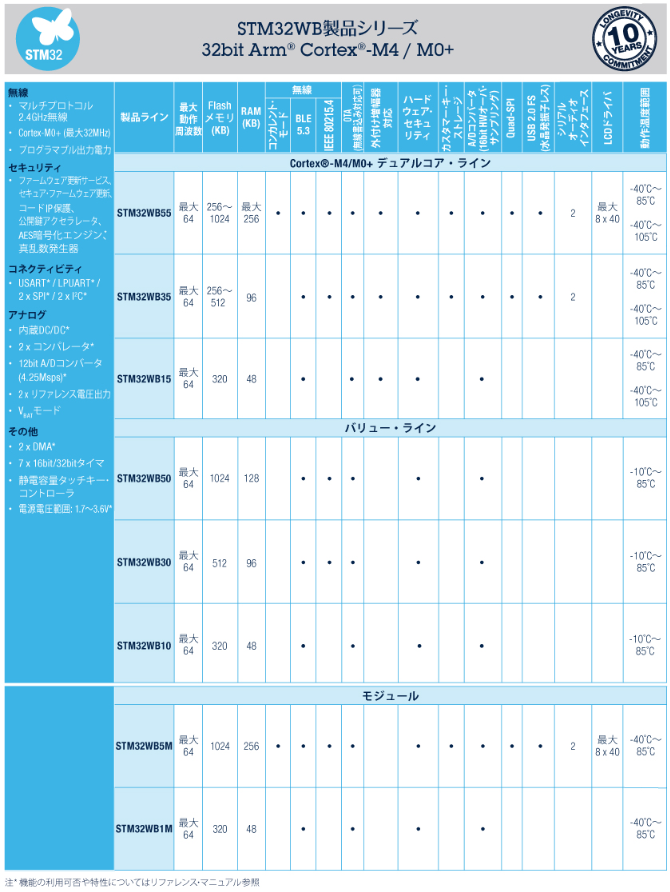

STM32WBシリーズ製品ポートフォリオ
(参考:https://www.stmcu.jp/stm32/stm32wb/)
デュアルコアライン
STM32WBx5に代表されるデュアルコアラインは、STM32WBシリーズの中核となる製品群です。
Arm Cortex-M4(アプリケーション用)と Cortex-M0+(無線専用)を1チップに搭載したデュアルコア構成により、アプリケーション処理と無線通信処理を明確に分離できます。
この構成では、無線スタックが専用コアでリアルタイムに動作するため、アプリケーション負荷が増加しても通信品質や接続安定性を維持しやすいという特長があります。BLE と IEEE 802.15.4 系プロトコルを同時に扱えるコンカレント動作にも対応しており、スマートフォン連携とメッシュネットワークを両立するような設計にも適しています。
周辺機能やメモリ構成も充実しており、USB、LCD、タッチセンシングなどを含む多様なI/Oを必要とする高機能なスマートホーム機器や産業用IoT機器に向いています。「無線の安定性」「機能拡張性」「長期運用」を重視する場合、このデュアルコアラインが選択の軸になります。
バリューライン
STM32WBx0に代表されるバリューラインは、STM32WBシリーズのデュアルコア構成を維持しつつ、機能とコストのバランスを最適化したエントリー向け製品群です。基本的な無線機能や低消費電力特性は上位ラインと共通でありながら、周辺機能や温度範囲などを用途に応じて最適化することで、コスト効率を高めています。
BLEを中心としたシンプルな無線構成や、比較的小規模なメッシュネットワーク用途に適しており、RF性能と消費電力のバランスにも優れています。
特に、ビーコン、アセットトラッキング、ウェアラブル機器、簡易センサノードなど、大量生産を前提としたIoTデバイスでは、必要十分な機能を備えたバリューラインが有効です。
デュアルコアラインとピン互換性を持つパッケージも用意されているため、将来的に上位モデルへスケールアップしやすい点も、設計上の安心材料となります。
モジュールライン
STM32WBxMに代表されるモジュールラインは、STM32WBx5をベースに、無線回路、アンテナ、周辺部品を含めたリファレンス設計を一体化した無線モジュールです。
このラインの最大の特長は、RF設計や各国の無線認証(FCC、CE など)に関する負担を大幅に軽減できる点にあります。開発者はアンテナ設計や高周波評価に深く踏み込むことなく、STM32WBの無線機能をそのままシステムに組み込むことができます。そのため、開発期間の短縮やPoCから量産へのスムーズな移行を重視するプロジェクトや、RF設計リソースが限られる開発体制において特に有効です。スタートアップ製品や試作開発、少量多品種の産業機器など、「確実に動く無線機器を早く市場に出したい」場合に適した選択肢と言えます。
STM32WBシリーズのラインアップは、単なるスペック違いではなく、設計者の置かれた状況やプロジェクトのフェーズに応じた選択ができるよう構成されています。
無線の安定性や機能拡張を重視するならデュアルコアライン、コストと必要十分な機能のバランスを取りたいならバリューライン、開発期間短縮や認証対応の負担軽減を優先するならモジュールライン、 という整理で考えると、どのラインを選択するべきかの判断がスムーズになります。
このように、設計の自由度と現実的な開発要件の両立を可能にするポートフォリオ構成こそが、STM32WBシリーズが多くのIoT機器で採用されている理由の一つです。
STM32WBA
STM32WBAシリーズは、Arm Cortex-M33とTrustZoneを搭載した、ST社の次世代ワイヤレスSoCです。
BLE5.4に加え、IEEE 802.15.4(Zigbee/Thread/Matter)をサポートし、セキュリティとマルチプロトコル対応を前提に設計されたポートフォリオが特長です。本シリーズは、機能レベルや用途、量産条件に応じて選択できるよう、明確に役割分担された複数のカテゴリーで構成されています。ここでは、高機能製品/ピン配置互換製品/基本製品/バリューライン/モジュールラインの5つに分け、それぞれの設計思想と適した用途を解説します。

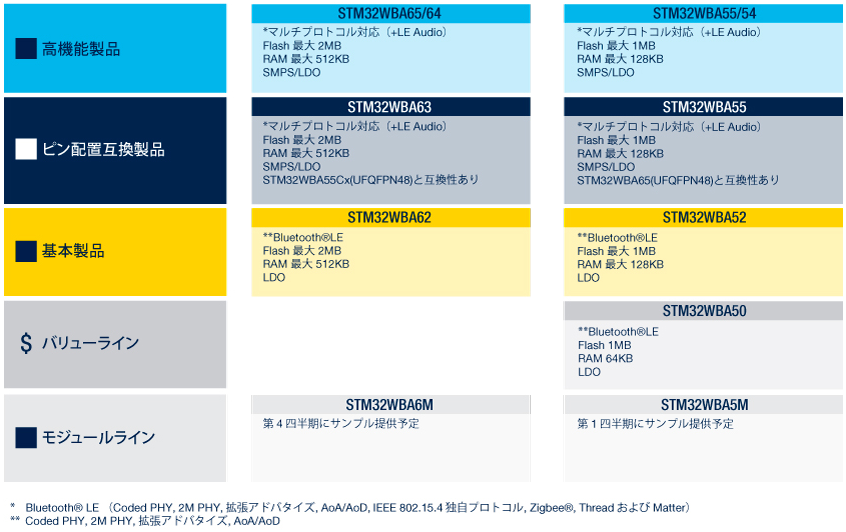

STM32WBAシリーズ製品ポートフォリオ
(参考:https://www.stmcu.jp/stm32/stm32wba/)
高機能製品
STM32WBA64/65 などに代表される高機能製品群は、STM32WBAシリーズの中でも最も高い拡張性と将来性を持つラインです。BLEとIEEE 802.15.4を同時に扱うマルチプロトコル動作に対応し、Matterを含むスマートホーム向け最新規格を前提とした設計が可能です。Cortex-M33(最大100MHz)に加え、比較的大きなFlash/RAM容量を搭載しているため、無線スタックとアプリケーション、OTA更新機能を同一チップ上で余裕をもって実装できます。TrustZoneを中心とした高度なセキュリティ機能により、鍵管理やセキュアブートを含む長期運用・規格更新を前提とした製品に適しています。
このカテゴリーは、スマートホーム機器、ビル管理システム、産業IoT機器など、将来の機能追加や規格変更への対応力が求められる用途で選ばれます。
ピン配置互換製品
STM32WBA63 などのピン配置互換製品は、同一パッケージ内で機能やプロトコル対応を切り替えられる設計自由度を提供します。
ピン配置を変えずに、BLE専用構成からマルチプロトコル対応構成へ移行できるため、製品企画段階で要件が固まりきらない場合でも、ハードウェアの作り直しを避けやすくなります。これは、試作から量産、あるいは派生モデル展開を行う際に大きなメリットとなります。
市場要求の変化に応じてラインアップを拡張したい製品シリーズ展開型のIoT機器に適したカテゴリーです。
基本製品
STM32WBA62に代表される基本製品は、STM32WBAシリーズの中核を担うスタンダードなラインです。
BLE通信に重点を置いており、TrustZoneによるセキュリティ機能、十分な演算性能とメモリ容量をバランス良く備えています。多くのIoT機器にとって「過不足のない」構成であり、新規設計時の第一候補として選びやすいのが特長です。
スマートホーム機器、産業用センサ、ビル設備など、幅広い用途に対応できる汎用性の高いカテゴリーと言えます。
バリューライン
STM32WBA50に代表されるバリューラインは、STM32WBAの基本的なアーキテクチャとセキュリティ思想を維持しつつ、機能とコストのバランスを重視した構成となっています。必要最低限の周辺機能とメモリ構成に抑えることで、部品コストや消費電力を最適化しやすく、量産を前提とした製品設計に向いています。BLE を中心とした通信や、限定的な無線機能で十分な用途では、このラインが有効です。
センサノードや簡易IoT機器など、台数が多くコスト影響が大きい製品に適した選択肢となります。
モジュールライン
STM32WBAxM モジュールは、STM32WBAデバイスに無線回路、アンテナ、発振子などを組み込んだ認証済みワイヤレスモジュールです。RF設計や無線認証に関する負担を大幅に軽減できるため、PoC開発や短納期プロジェクトでも、確実に無線機能を実装できます。社内にRFの専門リソースがない場合や、初めてマルチプロトコル製品を開発する場合でも、安心して採用しやすい点が特長です。
スタートアップ製品、試作開発、少量多品種の産業機器など、スピードと確実性を重視する用途に適しています。
STM32WBAシリーズのポートフォリオは、単なるスペック違いではなく、「どのレベルまで将来を見据えるか」という設計思想の違いを反映した構成になっています。
コスト重視でBLE中心のIoT機器にはバリュー系、BLEを軸にしたシンプルな接続用途にはアクセス系、マルチプロトコル対応や長期運用、セキュリティ強化を重視するならストレッチ系、という整理で考えると、要件に合ったデバイスを選びやすくなります。この段階的なラインアップこそが、STM32WBAシリーズが次世代IoT向けワイヤレスSoCの中核として位置付けられている理由です。
STM32Wシリーズの開発リソース
STM32Wシリーズは、ST社が提供する統合開発環境「STM32Cube」エコシステムに対応しています。
無線スタック、ミドルウェア、開発ツールがあらかじめ整理された形で提供されるため、初期評価の段階からスムーズに設計を進められる点が大きな特長です。
評価ボード

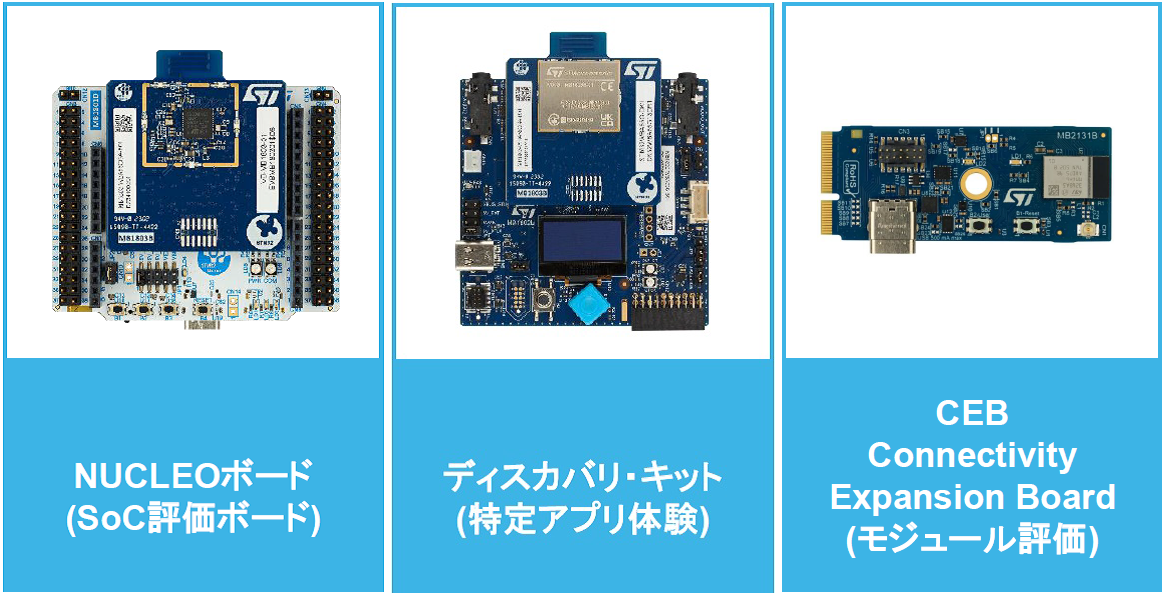

STM32Wシリーズ向けには、NucleoボードやDiscoveryボードといった評価ボードが用意されています。
これらのボードを使用することで、BLE、Thread、Matter などの無線通信を、追加回路をほとんど用意することなく評価開始できます。
評価ボードには、無線評価に必要な基本的な電源回路やデバッグインタフェイスがあらかじめ実装されており、PCと接続するだけでサンプルコードの動作確認が可能です。そのため、無線リンクの確立や通信品質の確認、消費電力の傾向把握といった初期検証を、短時間で行うことができます。
また、複数のプロトコルを切り替えて試せるため、製品企画段階で通信方式を比較検討したい場合にも有効です。

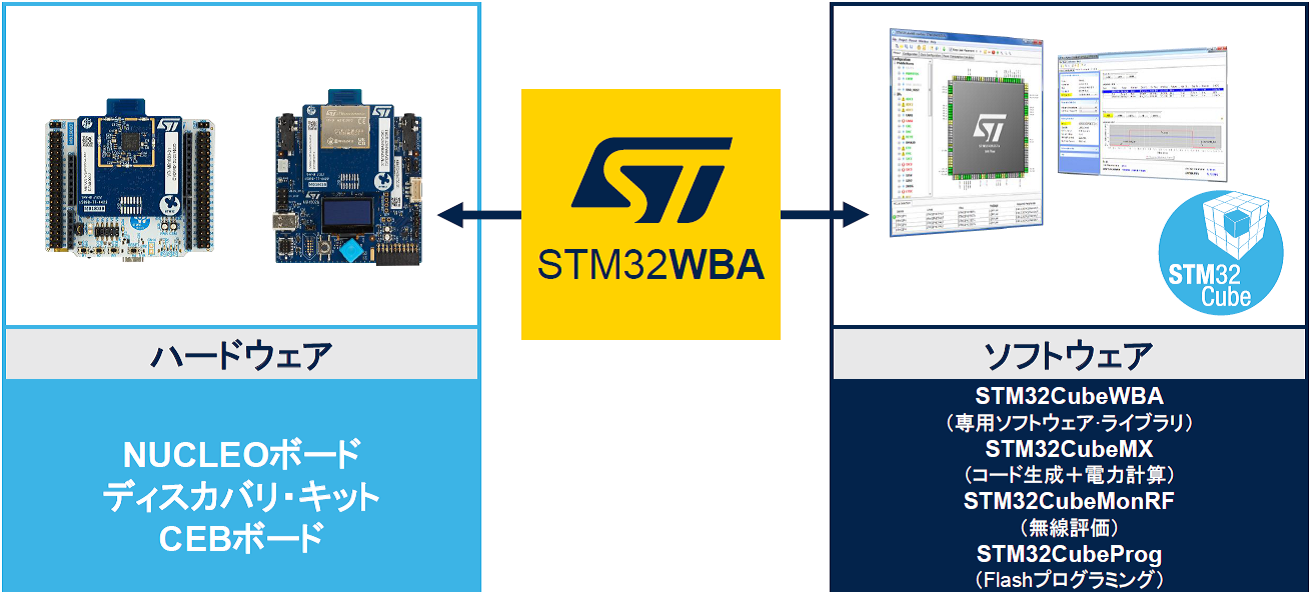

開発サポートHWツール各種
ソフトウェア開発ツール
STM32Wシリーズのソフトウェア開発は、STM32Cubeエコシステムを中心に進めることができます。
STM32CubeMX
クロック設定やピン割り当てに加え、BLEやIEEE 802.15.4といった無線設定をGUIベースで行えるツールです。複雑になりがちな無線関連の初期設定を視覚的に整理できるため、設定ミスを防ぎつつ、プロジェクトの立ち上げを効率化できます。
STM32CubeIDE
コード編集、ビルド、デバッグまでを統合した開発環境です。
評価ボード上で動作するサンプルコードを起点に、アプリケーション処理を段階的に追加していくことで、無線機能とアプリケーションを同時に検証できます。
STM32CubeWBA / STM32CubeWB
STM32WBA / STM32WB各シリーズ向けの無線スタック、RTOS、ミドルウェア、サンプルコードが収録されています。
BLE、Zigbee、Thread、Matterといった各プロトコルの実装例が用意されているため、「まず動かす」「仕組みを理解する」「自社仕様に展開する」というステップを踏みやすくなっています。
STM32Wシリーズ製品の応用例
STM32Wシリーズは、無線通信、セキュリティ、低消費電力を1チップで統合したワイヤレスSoCとして、さまざまなIoT分野で採用されています。ここでは、代表的な応用分野ごとに、なぜSTM32Wシリーズが選ばれているのかを設計観点から解説します。
スマートホーム機器(照明、センサ、スマートロック)
スマートホーム分野では、BLE、Thread、Matterといった複数の無線規格が混在しており、相互接続性と将来の拡張性が重要な設計要件となります。
STM32Wシリーズは、BLEとIEEE 802.15.4系プロトコルを同一チップで扱えるため、スマートフォン連携からメッシュネットワークまでを柔軟にカバーできます。たとえば、照明やセンサでは低消費電力で常時待機しつつ、必要なタイミングだけ通信を行う設計が求められます。STM32Wの省電力モードと無線スタックの統合設計により、電池寿命を確保しながら安定した接続を実現しやすくなります。また、スマートロックのようにセキュリティ要件が厳しい機器では、暗号処理や鍵管理をハードウェアレベルで支援できる点が、大きな安心材料となります。
産業用ワイヤレスセンサネットワーク
産業用途のワイヤレスセンサネットワークでは、通信の信頼性と長期運用が最優先されます。
STM32Wシリーズは、メッシュ構成に適したIEEE 802.15.4系プロトコルをサポートし、工場や設備内に分散配置されたセンサノードを効率よく接続できます。
産業環境では、設置後に電池交換が困難なケースも多く、数年単位でのバッテリ駆動が求められます。STM32Wシリーズは低消費電力設計を前提としており、スリープ時の消費電流を抑えつつ、データ送信時には十分な処理性能を発揮できるため、予知保全や状態監視といった用途に適したプラットフォームとなります。
さらに、OTAによるファームウェア更新に対応しやすいメモリ構成を備えているため、量産後の機能追加や不具合修正にも柔軟に対応できます。
ビル管理・エネルギーマネジメントシステム
ビル管理やエネルギーマネジメントシステムでは、照明、空調、各種センサを統合的に制御・監視する必要があります。
この分野では、多数のノードを安定して接続できるスケーラブルな無線ネットワークと、長期にわたる運用を支える保守性が求められます。
STM32Wシリーズは、ThreadやZigbeeといったメッシュネットワークに適した無線方式に対応しており、ビル全体に配置されたデバイスを効率よく接続できます。加えて、無線通信、アプリケーション処理、セキュリティ機能を1チップに集約しているため、システム構成をシンプルに保ちやすく、設計・保守の両面でメリットがあります。
エネルギー使用量の可視化や制御といった用途では、データの信頼性とセキュリティが重要となるため、STM32Wシリーズのハードウェアベースのセキュリティ機能が有効に機能します。
車載周辺機器・ワイヤレスHMI
車載周辺機器やワイヤレスHMIでは、配線削減や設計自由度向上を目的として、無線化が進んでいます。
たとえば、ステアリングスイッチ、シートセンサ、補助表示ユニットなどでは、低遅延かつ安定した無線通信が求められます。
STM32Wシリーズは、BLEを用いた近距離通信に適しており、比較的低消費電力で安定したリンクを確保できます。
また、アプリケーション処理と無線処理を両立できる構成により、入力処理や表示制御といったHMI用途でも、十分な性能を発揮します。車載用途では、製品寿命が長く、後から仕様変更や機能追加が発生するケースも少なくありません。STM32WシリーズのOTA対応設計は、量産後のアップデートや派生モデル展開を支える基盤としても有効です。
まとめ
STM32Wシリーズは、無線通信・セキュリティ・低消費電力というIoT機器に不可欠な要素を1チップで実現するワイヤレスSoCです。設計初期からこれらを同時に考慮できるため、無線対応IoT機器における構成の複雑化や、量産後の手戻りを抑えやすい点が大きな特長と言えます。
実績と安定性を重視する場合はSTM32WB、次世代の無線規格やMatter対応を視野に入れ、将来の拡張性やセキュリティ要件を重視する場合はSTM32WBAと、用途に応じた選択が可能です。
IoT・スマートデバイス開発をご検討の際は、ぜひネクスティ エレクトロニクスまでお問い合わせください。
次回は、同じSTM32Wシリーズに属している、SubGHz無線を内蔵したSTM32WLシリーズについて解説します。
ぜひこちらも参考にしてください。
