IoT機器やスマートメーター、産業用無線センサーなど、Sub-GHz帯無線を用いたエッジデバイスの需要は年々高まっています。こうした用途では低消費電力や小型化に加え、RF設計や無線認証、開発工数の削減が設計上重要な課題となります。STM32WLシリーズは、マイコンとSub GHz無線トランシーバを1チップに統合したSTマイクロエレクトロニクス社(以下ST社)のワイヤレスSoCです。無線とアプリケーションを同時に成立させやすく、低電力動作や量産・認証を見据えた設計を初期段階から進めやすい点が特長です。本コラムでは、STM32WLシリーズの技術的特徴と製品の強みを分かりやすく解説します。
STM32WB/WBAシリーズの記事はこちら
なぜSTM32WLシリーズなのか
STM32WLシリーズの最大の特徴は、Sub-GHz無線トランシーバーとArm Cortex-M4/M0+コアをワンチップに集積している点にあります。無線機能とマイコンをシステムレベルで統合することで、IoT向けエッジデバイスに求められる低消費電力、小型化、信頼性といった要件を効率よく満たせる構成となっています。
従来の無線機器では、マイコン、Sub GHz無線IC、さらにアンテナ周辺のRFフロントエンド部品を個別に選定・設計する必要がありました。そのため、回路設計や評価、無線認証への対応に多くの工数を要し、特に低消費電力動作と無線性能の両立に向けた調整や、量産時のばらつきを考慮した検証は、設計後半で負荷が集中しやすい工程となりがちでした。
STM32WLでは、無線部とMCU部を最適化した形でワンチップ化することにより、システム全体の消費電力を抑えやすくなると同時に、RF設計の負担を低減できます。また、無線とアプリケーションを一体で設計できるため、認証対応やソフトウェア資産の再利用もしやすくなります。これにより、評価から量産までを見据えた無線システムを、よりシンプルな構成で設計でき、開発期間の短縮やリスク低減につなげることが可能になります。

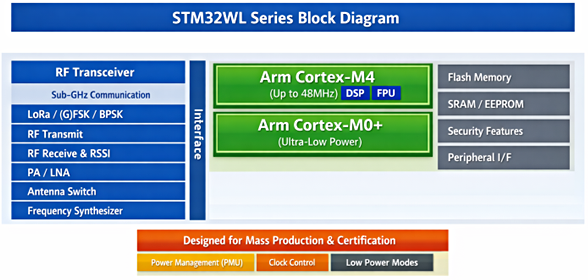

STM32WLシリーズブロック図
STM32WLシリーズ:製品の強み
STM32WLシリーズは、Sub GHz無線を必要とするIoTエッジデバイス向けに設計されたワイヤレスSoCです。Sub GHz無線トランシーバーとマイコン(Arm Cortex Mコア)を同一チップに統合し、長距離・省電力通信を前提とする機器で課題になりやすい「無線実装」「消費電力」「開発効率」を同時に最適化しやすい構成を提供します。
製品ラインアップは周波数帯、コア構成(シングル/デュアル)、メモリやパッケージなどの違いで複数に分かれており、要求条件に合わせて選定できます。それぞれの強みについて詳しく解説します。
Sub-GHz無線トランシーバー内蔵(LoRa対応)
STM32WLシリーズは、Sub GHz帯(150~960MHz)の無線を対象に、LoRaを含む複数の変調方式をサポートします。このため、LoRaWANのような標準ネットワークを用いたLPWAN機器だけでなく、要件に応じて独自プロトコルを組む構成にも展開しやすいのが特長です。
無線トランシーバーを内蔵していることのメリットは、部品点数や基板面積の削減に留まりません。外付け無線IC構成で発生しやすい「MCU—無線IC間のインターフェース設計」「無線イベントとアプリ処理のタイミング調整」「評価時の切り分け(RF/電源/制御)」といった結合点を減らし、設計初期からシステム全体の見通しを立てやすくなります。
超低消費電力設計
Sub GHzのエッジ機器では、多くの場合「計測→処理→送信→待機」を周期的に繰り返します。ここで電池寿命を左右するのは、単純な待機電流の小ささに加え、送受信やデータ処理に伴うアクティブ時間をどれだけ短縮できるか、そしてスリープ遷移・復帰が破綻なく動くかです。STM32WLシリーズは、STM32Lシリーズで培われた低消費電力技術を継承、超低消費電力プラットフォームとエネルギー効率の高い無線を組み合わせたシリーズとして整理されており、低消費電力モードと無線動作を前提にした設計思想が示されています。
この特長が活きる典型例は、スマートメーターのように保守回数を抑えたい用途、屋外センサーのように電源確保が難しい用途、設備内蔵など電池交換が困難な用途です。これらでは「通信の安定性(再送の抑制)」と「低電力遷移の確実性」が寿命に直結するため、無線とMCUを一体で扱える構成が大きな効果を発揮します。
STM32エコシステムによる高い開発効率
STM32WLはSTM32ファミリの一員であり、STM32CubeIDE、STM32CubeMX、STM32CubeWL(無線スタック/サンプル)といった既存の開発環境・資産を活用しやすい構成です。
実評価では「無線が動かない」「低電力にすると無線が不安定」「アプリを載せるとタイミングが崩れる」といった問題が並行して起きがちです。ここで有効なのが、まずCubeWLのサンプル等で“無線が成立する最小構成”を早期に確立し、その上で周辺機能やアプリ処理、低電力遷移を段階的に追加していく進め方です。無線とアプリを同時に作り込むのではなく、検証順序を設計することで切り分けが容易になり、結果として開発期間短縮につながります。
STM32WLシリーズ:製品ラインごとの特徴
STM32WLシリーズはCPU構成や機能の違いにより4つの製品ラインに分かれています。
ここではそれぞれの特徴について整理します。
STM32WLシリーズ製品ポートフォリオ
(参考:https://www.stmcu.jp/stm32/stm32wl/)
Cortex M0+ シングルコアライン(STM32WL3x)
STM32WL3xは最大64MHz動作のArm Cortex M0+を中核に、Sub GHzトランシーバーを内蔵したラインです。
無線側は、(G)FSK、(G)MSK、BPSKなどの変調方式をサポートし、LPWANだけでなくレガシーや独自方式も含めた“オープンプラットフォーム”として位置づけられています。 セグメントLCD(16x4/12x8)、TRNG、AESなども搭載しており、FlashやRAMなどのメモリ容量やパッケージに応じて品番を選定可能です。
Cortex M4 シングルコアライン(STM32WLEx)
STM32WLExは、最大48MHz動作のArm Cortex M4を採用し、Sub GHzトランシーバーを内蔵するラインです。
無線部がSemtech SX126x由来のトランシーバーとなり、LoRaを含む複数の変調方式(LoRa/(G)FSK/(G)MSK/BPSK)を扱える“オープン”な構成として扱えます。
この製品ラインの特徴は、M4単体で無線制御とアプリ処理をまとめる前提で、周辺機能と電源設計が用意されている点でI/Oや実装条件に合わせて構成を決定できます。
Cortex M4 / Cortex M0+ デュアルコアライン(STM32WL5x)
STM32WL5xは、Arm Cortex M4とCortex M0+のデュアルコアを採用するラインで、シングルコア系の機能を継承しつつ、セキュリティと分離の考え方を強めた構成です。
シングルコアラインと比較し、デュアルコアラインは「M4とM0+のハードウェア的分離」や「セキュアブート/セキュアなファームウェア更新/セキュアなデバッグ制御」など、より高度なセキュリティ機能を提供します。
Cortex M4 / Cortex M0+ デュアルコア・モジュールライン(STM32WLxM)
STM32WLxMは、認証済みで“すぐに使える”モジュール(SiP)として構成され、長距離・低消費電力のワイヤレス実装を簡素化することができます。
STM32WL5MOCモジュールはLoRa対応のプログラマブルなデュアルコアSTM32WL5 SoCを内蔵し、LGA92(10mm×10mm)のパッケージにTCXO、RFマッチング・フィルタ、Rx/Txスイッチを統合することで、実装を簡素化してR&D工数削減に貢献します。
SoC単体に比べてRF周辺の部品選定・実装ばらつき・周波数安定性(TCXO)などをまとめて扱える点に大きなメリットがあります。(ただし最終製品の認証や性能は、筐体・アンテナ・基板条件に依存し得るため、量産前の確認は必要)
STM32WLシリーズの主な特長

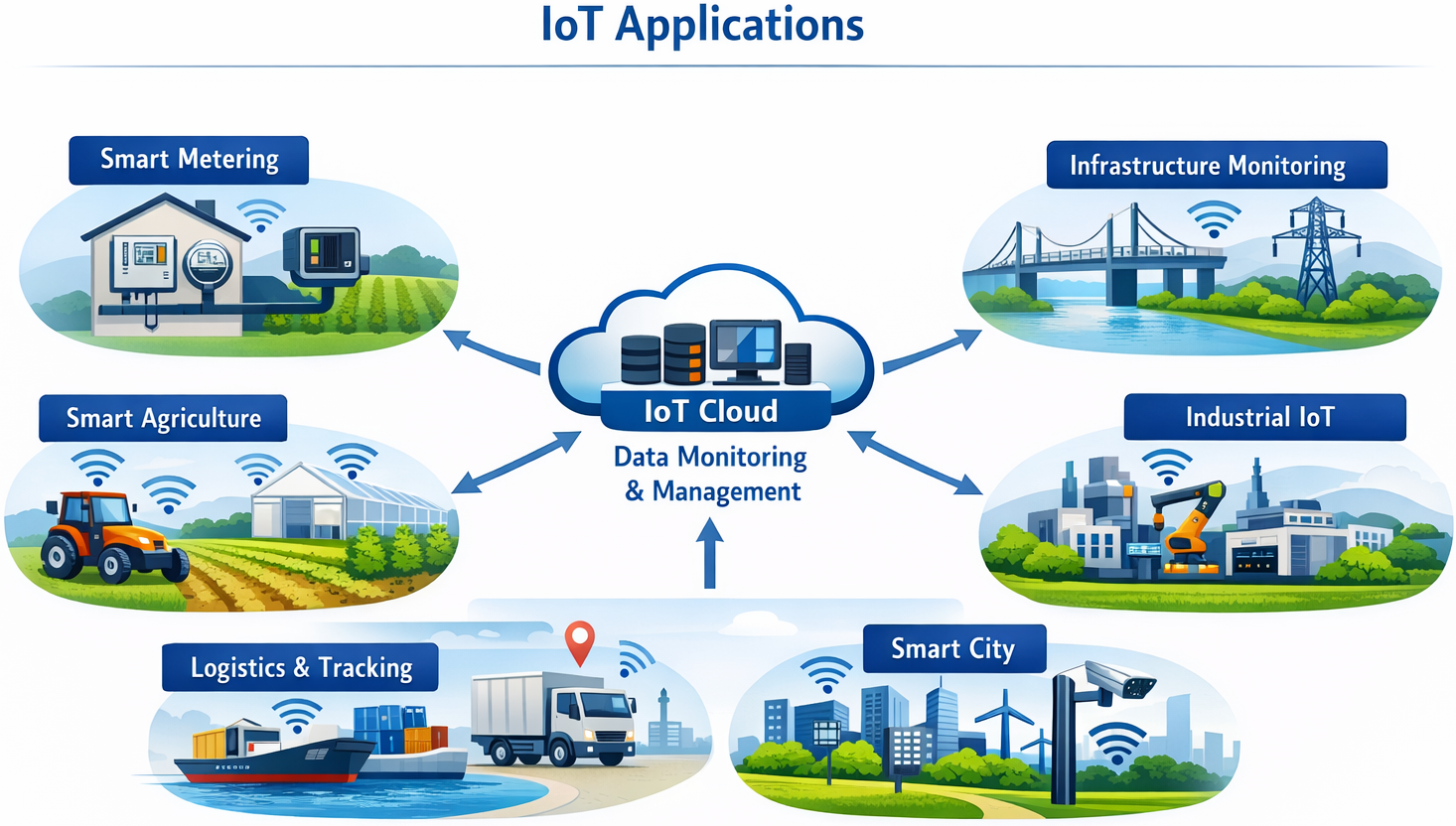

STM32WLシリーズの応用例
これまでの内容の通り、STM32WLシリーズは、低消費電力マイコンと長距離・省電力なSub GHz無線をワンチップで統合したワイヤレスSoCであり、LPWAN用途を中心に幅広いエッジデバイスへ適用できます。以下に活用例を紹介します。
スマートメーター
スマートメーターでは、設置後の保守回数を最小化するために、10年単位の長期運用を見据えた消費電力設計と、屋内設置や金属筐体といった条件でも接続を維持できる無線設計が求められます。Sub GHz帯は到達性の面で有利なことが多い一方、実運用では「送信頻度・再送回数・待機電流の積み上げ」が寿命を左右します。STM32WLは低消費電力プラットフォームとエネルギー効率の高い無線を組み合わせたシリーズとして整理されており、周期送信型の電力予算を組み立てやすい点が適性につながります。
また、STM32WL3xのメータリング向けラインでは、内部LCDセグメントドライバなどメータ用途を意識した機能が説明されており、外付け部品数低減や配線の整理に寄与する可能性があります。
インフラ監視用無線センサー
インフラ監視では、センサーが屋外・地下・遠隔地に設置され、交換が難しいケースが多いため、省電力と到達性に加え、温度変化やノイズ環境を含む実フィールドでの堅牢性が重要になります。STM32WLシリーズはSub GHz無線とMCUを統合したSoCとして、システム全体の構成をシンプルにしやすく、RF評価とアプリ評価の切り分けを進めやすい点がメリットです。
農業IoT(スマートアグリ)
農業用途では、圃場が広域にわたり、通信インフラの整備が限定的なことも多いため、広いエリアを少ない設備でカバーする設計が鍵になります。土壌水分や温湿度、日射などのデータは「小容量・低頻度」で成立することが多く、Sub GHzのLPWANが適合しやすい領域です。STM32WLはLoRaWANを含む用途と独自プロトコルの双方を視野に入れたシリーズとして整理されており、まずはフィールドでのリンク品質と電力予算を評価し、運用要件に合わせて方式を確定していく進め方が取りやすくなります。
また、長期運用では電池寿命だけでなく「計測周期」「送信回数」「再送条件」が運用コストに直結するため、無線とアプリ処理を一体で設計できる構成は、プロファイル(起床→処理→送信→スリープ)を最適化する上で扱いやすいメリットがあります。
工場設備の遠隔監視
工場内では、モーターやインバータ、溶接設備などの影響でノイズ環境が厳しく、通信品質が場所によって変動しやすい一方、設備監視は「止められない」ため、安定性と再現性のある評価が重要です。STM32WLシリーズは複数の変調方式をサポートし、用途に応じたプロトコル選択の幅を確保することができます。
また、無線とMCUが統合された構成は、通信品質が揺れる環境でのリトライ設計やログ取得を含めた検証を進めやすい点がメリットになり得ます。
スマートシティ向けセンサーノード
スマートシティのセンサーノードは、台数が増えやすく設置場所も多様で、運用フェーズでは「電池交換や点検の工数」が全体コストを支配しがちです。そのため、端末側の省電力だけでなく、運用・保守まで見据えた構成の標準化が重要になります。STM32WLシリーズは、低消費電力MCUとSub GHz無線を統合したSoCであることに加え、LoRaWANなど複数方式への柔軟性を持っており、自治体・事業者の運用方針に合わせて方式・構成を選びやすい点が強みです。
さらに、STM32ファミリとしての開発環境(Cubeエコシステム)を利用できるため、機種展開や派生開発で資産を流用しやすく、台数が増える案件ほど「開発の再現性」が有効活用できます。
STM32WLシリーズの開発リソース
STM32WLシリーズの開発を支援する豊富なリソースが提供されています。
評価ボード
STM32WLシリーズの開発を支援するリソースとして、代表的な評価ボードが NUCLEO WL55JC(STM32WL Nucleo 64)です。無線評価とアプリケーション開発を1枚で並行して進められることが特長です。

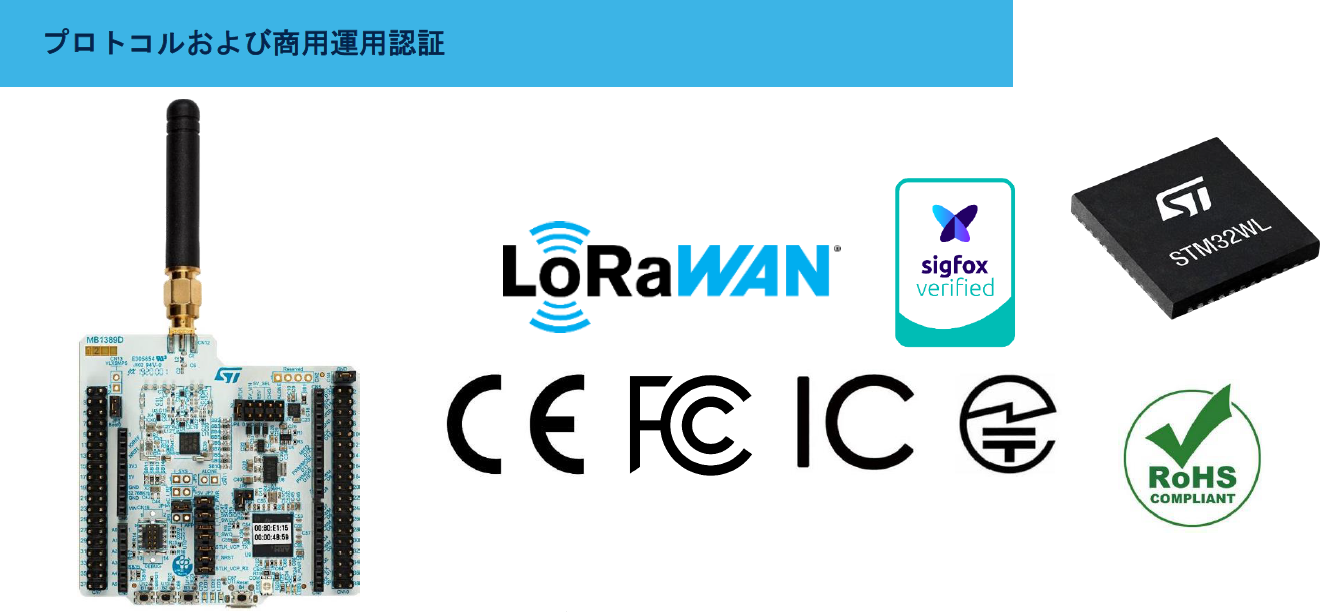

STM32WL - 認証済評価ボード(NUCLEO-WL55JC)
ソフトウェア開発ツール
STM32WLシリーズでは、評価から量産設計までを一貫して支援するソフトウェア開発環境が用意されています。
STM32CubeMX
クロック設定やピン割り当てに加え、BLEやIEEE 802.15.4といった無線設定をGUIベースで行えるツールです。複雑になりがちな無線関連の初期設定を視覚的に整理できるため、設定ミスを防ぎつつ、プロジェクトの立ち上げを効率化できます。
STM32CubeIDE
コード編集、ビルド、デバッグまでを統合した開発環境です。
評価ボード上で動作するサンプルコードを起点に、アプリケーション処理を段階的に追加していくことで、無線機能とアプリケーションを同時に検証できます。
STM32CubeWL
STM32WLシリーズ向けのMCUパッケージで、無線スタック(LoRaWAN、Sigfox)、RTOS、ドライバ、各種サンプルコードを収録しています。無線通信とアプリケーションを同じフレームワーク上で構築でき、評価用サンプルから量産コードへの展開もしやすくなります。

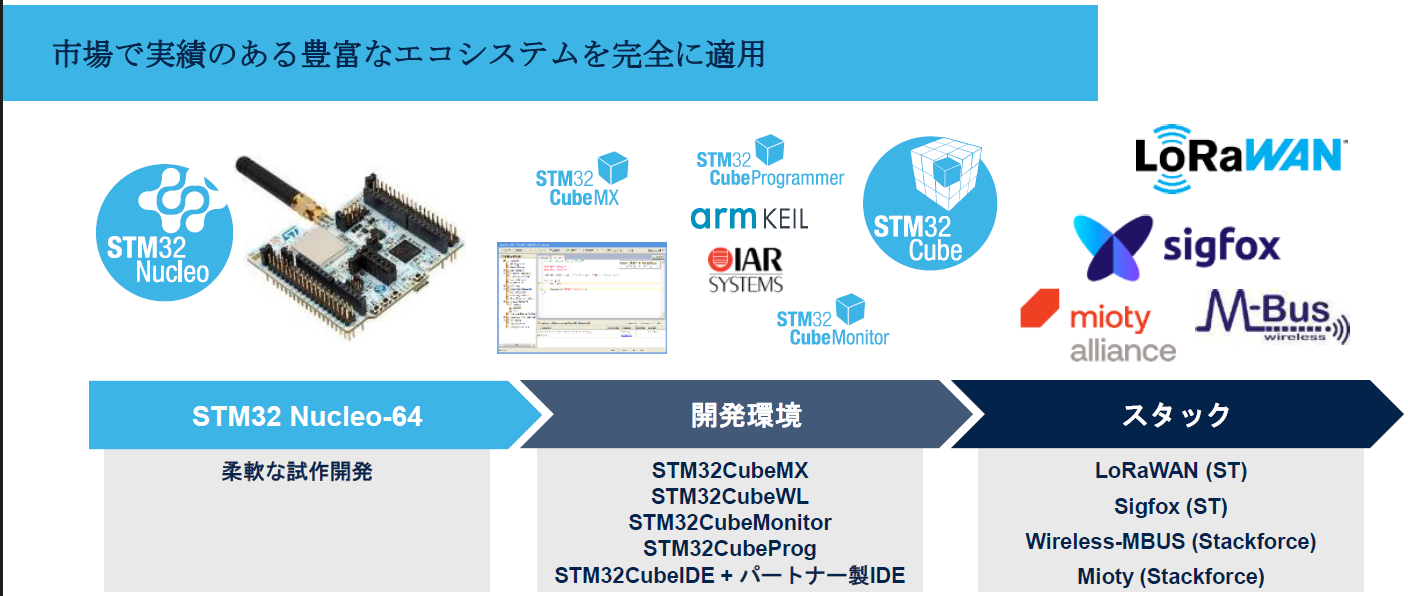

STM32WLシリーズの開発エコシステム
まとめ
STM32WLシリーズは、Sub-GHz無線とマイコンをワンチップ化することで、低消費電力・小型化・高信頼性を同時に実現したIoT向けSoCです。無線とアプリケーションを同一デバイス上で設計できるため、低消費電力動作を前提としたシステム構成を取りやすく、実装規模の最適化やシステム成立性の確保にもつながります。
無線機能を活かしたエッジデバイスの開発をご検討中の方は、ぜひSTM32WLシリーズの採用をご検討ください。
ご興味がありましたら、ネクスティ エレクトロニクスまでお問い合わせください。
