VD(ボルテージディテクタ)の主な回路要素、種類と特長について

①VIN電圧(監視電圧)が検出電圧より大きいのでリセット解除信号(Vout=“H”)を出力してます。

②VIN電圧が検出電圧を下回るとリセット信号(Vout=“L”)を出力します。
　ICの最低動作電圧までは”Ｌ”を維持します。

③VIN電圧がさらに低下してICの最低動作電圧を下回った場合、ICの動作が不安定、または停止となり出力は不定となります。

④VIN電圧が上昇し最低動作電圧を上回ればICは正常動作となるため、再び”Ｌ”を出力します。

⑤VIN電圧が解除電圧を上回ると解除遅延時間後に出力は”Ｈ”となります。
　後段がマイコンであれば、通常の動作を再開します。

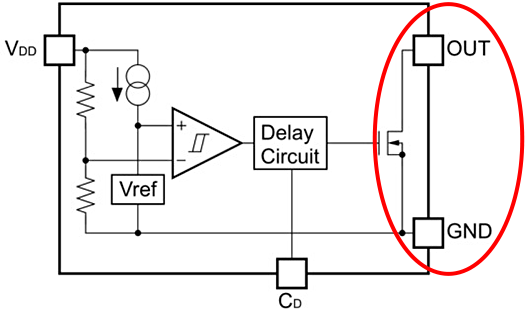

VDD端子と電圧検出が共通の場合
（NMOSFETオープンドレインタイプ）

SENSE端子分離型は、VDD端子に動作電源電圧が供給されていればSENSE端子の入力電圧が低くても出力が不定になることが無いため、低い電圧を監視する回路に適しています。

①電源電圧(VDD)は十分に印加されているものとします。
　SENCE電圧(監視電圧)が検出電圧より大きいので、リセット解除信号(Vout=“H”)を出力しています。

②監視電圧が検出電圧を下回るとリセット信号(Vout=“L”)を出力します。
　VDDが十分印加されている状態であれば監視電圧がさらに低下していき、0V付近となってもICは正常動作を行いますので出力は”Ｌ”を維持します。

③監視電圧が増加していき解除電圧を上回ると解除遅延時間経過後に出力が”Ｈ”となります。
　後段がマイコンであれば、通常の動作を再開します。

VDD端子とSENSE端子が分離している場合
