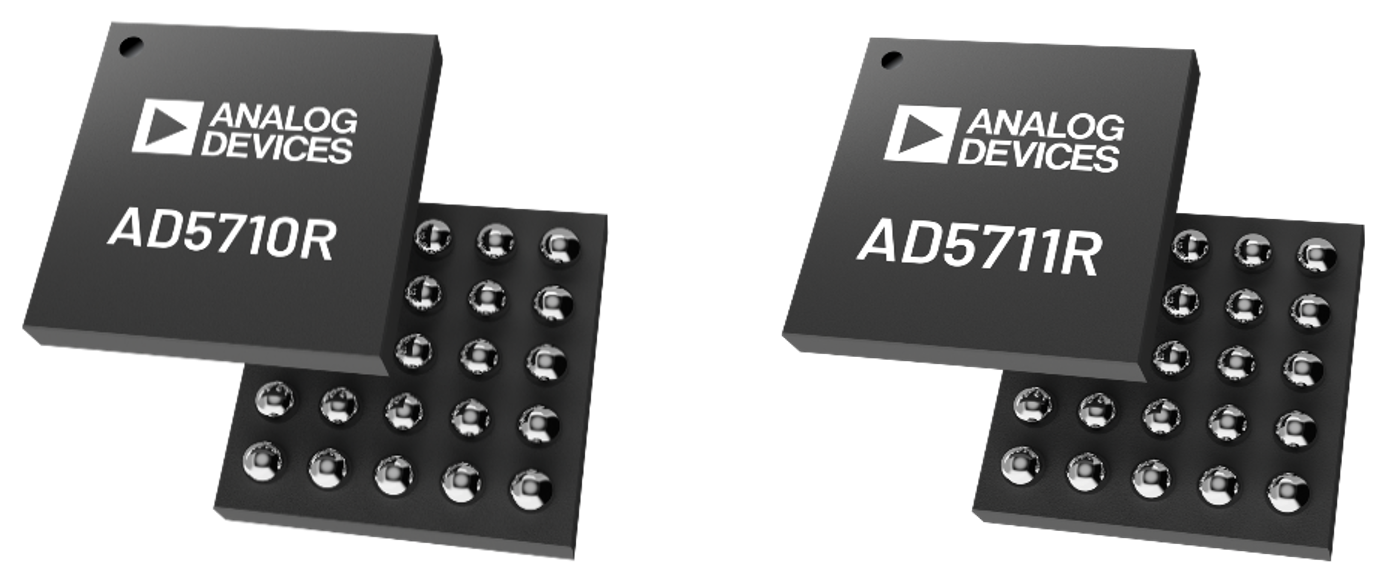

AD5711R/AD5710Rは、電流出力D/Aコンバーター（IDAC）または電圧出力D/Aコンバーター（VDAC）として個別に構成できる8つの 12/16 ビット DAC
チャンネルを備えています。AD5711R/AD5710R には、2.5V、3ppm/ºC のリファレンスが内蔵されています。
AD5711R/AD5710Rの出力がIDACとして構成されている場合、出力電流範囲は 0mA～50mA になります。VDAC として構成されている場合、出力電圧範囲は 0V～VREF、または 0V～2 ×
VREFになります。

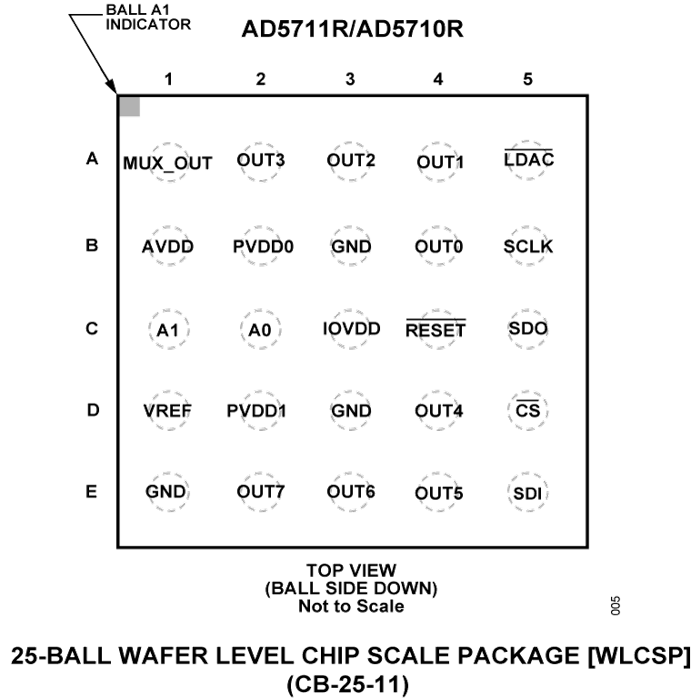

AD5711R/AD5710R は、25 ボールのウェハ・レベル・チップ・スケール・パッケージ（WLCSP）を採用し、−40ºC～+125ºC の温度範囲で仕様規定されています。
特徴
-
オクタル・チャンネルで、VDACまたはIDACの任意の組み合わせとして構成可能
-
単調増加性保証：±1 LSB16 DNL（最大値）
-
出力電流駆動能力（IDAC/VDACモード時）：50mA
-
最大ヘッドルーム（VDACモード時）：70mV
-
最大ヘッドルーム（IDACモード時）：0.25V
-
2.5V内部電圧リファレンス、3ppm/°C（代表値）
-
デバイス・アドレス指定可能なSPIインターフェイス
-
出力電源範囲：+1.71V～+5.5V
-
出力電圧、出力電流、ダイ温度の診断モニタリング
-
超小型フォーム・ファクタ：2.1mm × 2.2mm、25ボールWLCSP
-
動作温度範囲：-40°C～+125°C
アプリケーション
光ネットワーキング
計測器
データ・アクイジション
ATE（自動試験装置）
プロセス制御および産業用オートメーション
Order information
| Model | Temperature Range | Package Description | Package Option | Package Quantity |
|---|---|---|---|---|
| AD5710RBCBZ-RL7 | −40℃ to +125℃ | 25-Ball WLCSP (2.143mm × 2.193mm × 0.500mm) | CB-25-11 | Reel, 1500 |
| AD5711RBCBZ-RL7 | −40℃ to +125℃ | 25-Ball WLCSP (2.143mm × 2.193mm × 0.500mm) | CB-25-11 | Reel, 1500 |
評価ボード、シミュレーションモデル
-
IBIS Model
AD5710R IBIS Model
-
LTspice
詳細リンク
AD5710RAD5711R
