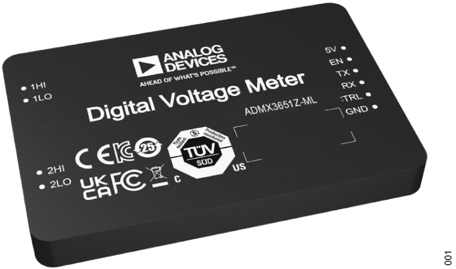

6½桁のデジタル電圧計(DVM)であるADMX3651は、高速なスループット(1kSPS)、柔軟な測定方法(手動または自動のレンジ選択)、および信頼できる結果(30日間、1Vレンジで6ppmの測定精度)を提供します。ADMX3651は、最も一般的なDVM測定項目を備えたコンパクトなソリューションを提供します。測定時間が長く、高集積、高精度のアプリケーション向け、つまりシステム・スペースを節約できるシンプルで信頼性の高い小型デバイスであるため、エンジニアには人気があり、よく利用されています。
安定動作モードの場合、ADMX3651の消費電流は、5V電源でわずか310mA程度です。多数の設定が必要な複雑な計器と比較すると、ADMX3651は設定がシンプルで、一般的なアプリケーション向けにあらかじめ構成されています。電気的には、ADMX3651は1.8V、2.5V、3.3Vのインターフェイスに対応しており、内部の独立したロジック電源を使用します。

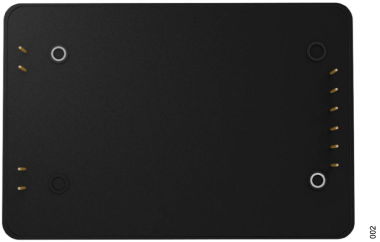

ADMX3651は、77.70mm × 46.30mm × 20.15mmの10ピン・モジュール・パッケージで提供され、動作温度は0°C~45°Cに仕様規定されています。
特徴
-
6½桁の分解能
-
±0.1V、±1V、±10Vのレンジ
-
デュアル・チャンネル
-
30日の精度:1Vレンジで4ppm未満の読み出しレンジ
-
1NPLC、1000サンプルで、1VレンジのRMSノイズが0.24ppm未満
-
最大データレート:1kSPS
-
オート・ゼロ機能
-
SCPIプロトコルをサポート
-
UART通信インターフェイス
-
電源シーケンスのセルフ・チェック
-
入力保護
-
5V電源
-
0℃~45℃動作
アプリケーション
-
高精度の電圧測定
-
産業用の自動試験
Order information
| MODEL | TEMPERATURE RANGE | PACKAGE DESCRIPTION |
|---|---|---|
| ADMX3651Z-ML | 0℃ to +45℃ | 10-Lead Module with Connector Interface |
