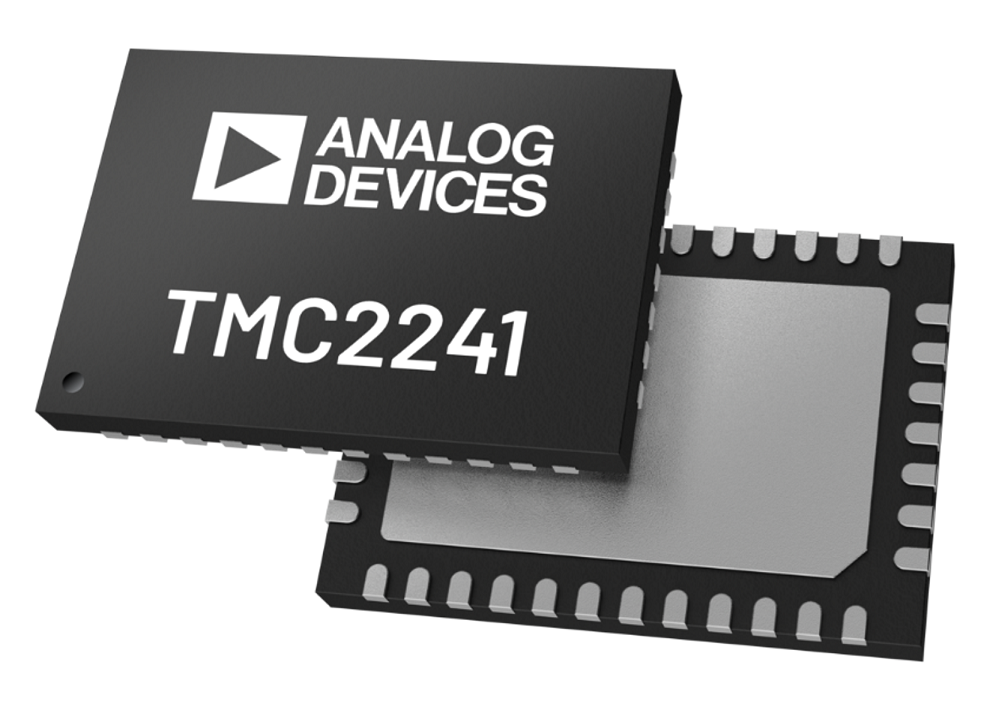

TMC2241：65V 2ARMSのスマート内蔵型ステッピング・モーター・ドライバー（S/DおよびSPI搭載）

Analog Devices, Inc.
Analog Devices, Inc.
  • Analog Devices, Inc.
  • ICT・インダストリアル

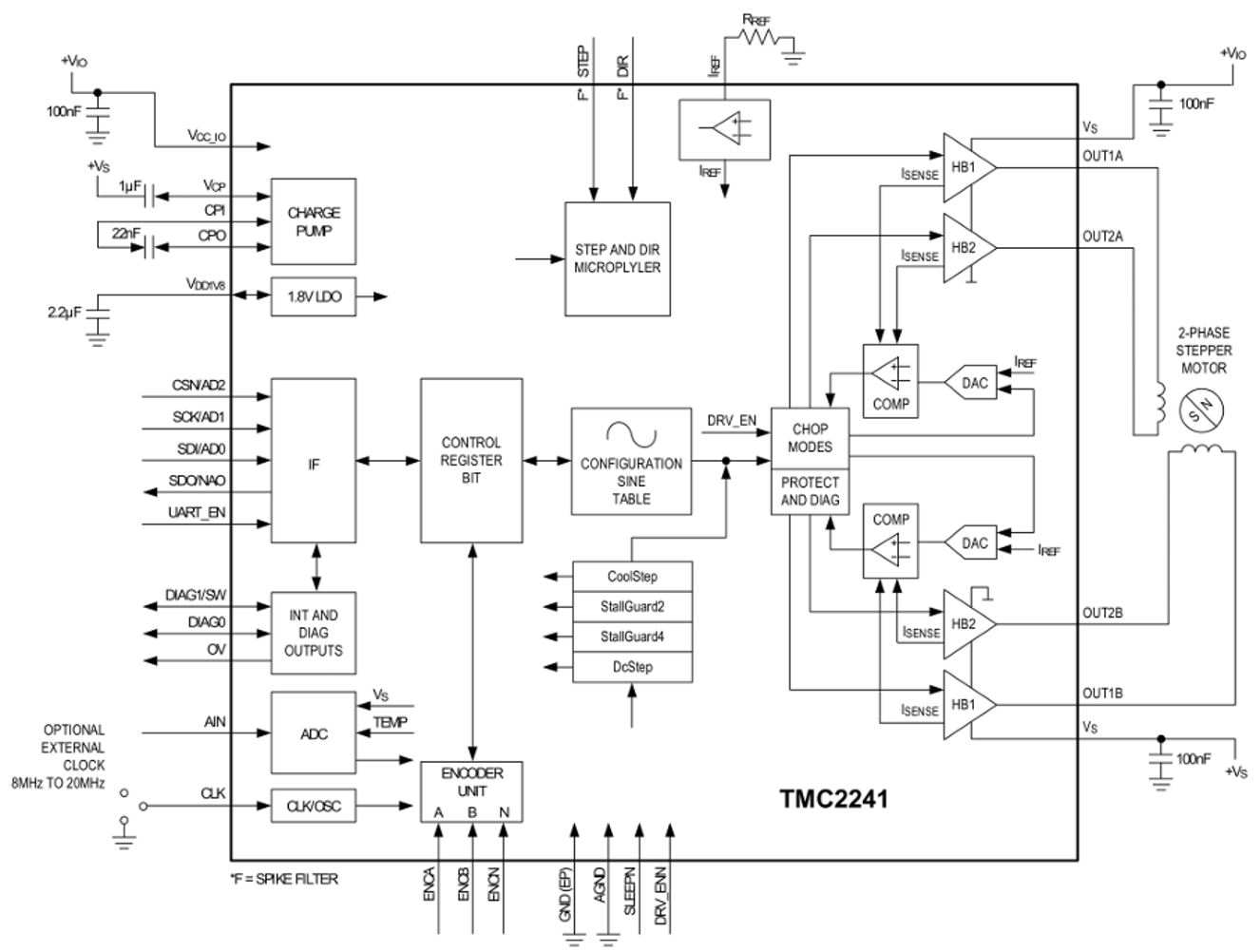

TMC2241は、スマート高電圧ステッピング・モーター・ドライバーICで、ステップおよび方向制御、シリアル通信インターフェイスを備えています。このデバイスには、256マイクロステップ、組み込みインデクサ、65V、3.0AMAXの2つの全機能内蔵Hブリッジ、および電力散逸のない内蔵電流検出（ICS）機能を備えた業界最先端のステッピング・モーター・ドライバーも搭載されています。
アナログ・デバイセズのTrinamicの精巧なStealthChop2チョッパーにより、最大効率と最高モーター・トルクを両立した完全にノイズのない動作が可能となります。

特徴

  • 電圧範囲：4.5V～65V DC
  • 低RON（HS + LS）：0.31Ω（代表値、TA = 25°C）
  • Hブリッジごとの電流定格（25°Cでの代表値）

    2ARMS（2.8Aのサイン波ピーク）（VS = 24V時）
    1.7ARMS（2.4Aのサイン波ピーク）（VS = 48V時）

  • 全機能内蔵の無損失電流検出
  • MicroPlyerステップ補間機能を備えたステップ／方向（S/D）インターフェイス
  • SPIおよび単線式UART
  • エンコーダ・インターフェイス
  • フル・ステップあたり256マイクロステップの最大分解能
  • 柔軟な波形テーブルと位相シフトによりモーターに適合
  • StealthChop2によるサイレント・モーター動作
  • SpreadCycle高ダイナミック・モーター・コントロール・チョッパー
  • ジャークのないStealthChop2とSpreadCycleの組み合わせ
  • StallGuard2およびStallGuard4によるセンサーレス・モーター負荷検出
  • 最大75%のエネルギー節減を実現するCoolStep電流制御
  • 受動ブレーキおよびフリーホイール・モード
  • モーター相温度の推定
  • チップ温度測定
  • 汎用アナログ入力
  • すべてを網羅する保護および診断機能
  • 過電圧保護出力
  • 小型の5mm x 7mm TQFN38パッケージ

アプリケーション

  • テキスタイル、ミシン、編み機
  • ラボ・オートメーションおよびファクトリ・オートメーション
  • IDプリンタ／カード・プリンタ
  • リキッド・ハンドリング、医療用アプリケーション
  • オフィス・オートメーションおよびペーパー・ハンドリング
  • POS、マッサージ・チェア
  • ATM、現金回収機、紙幣識別機、現金自動支払機
  • CCTV、セキュリティ
  • ポンプおよびバルブ制御
  • ヘリオスタットやアンテナのポジショニング
  • 舞台照明

Order information

PART NUMBERTEMP RANGEPIN-PACKAGE

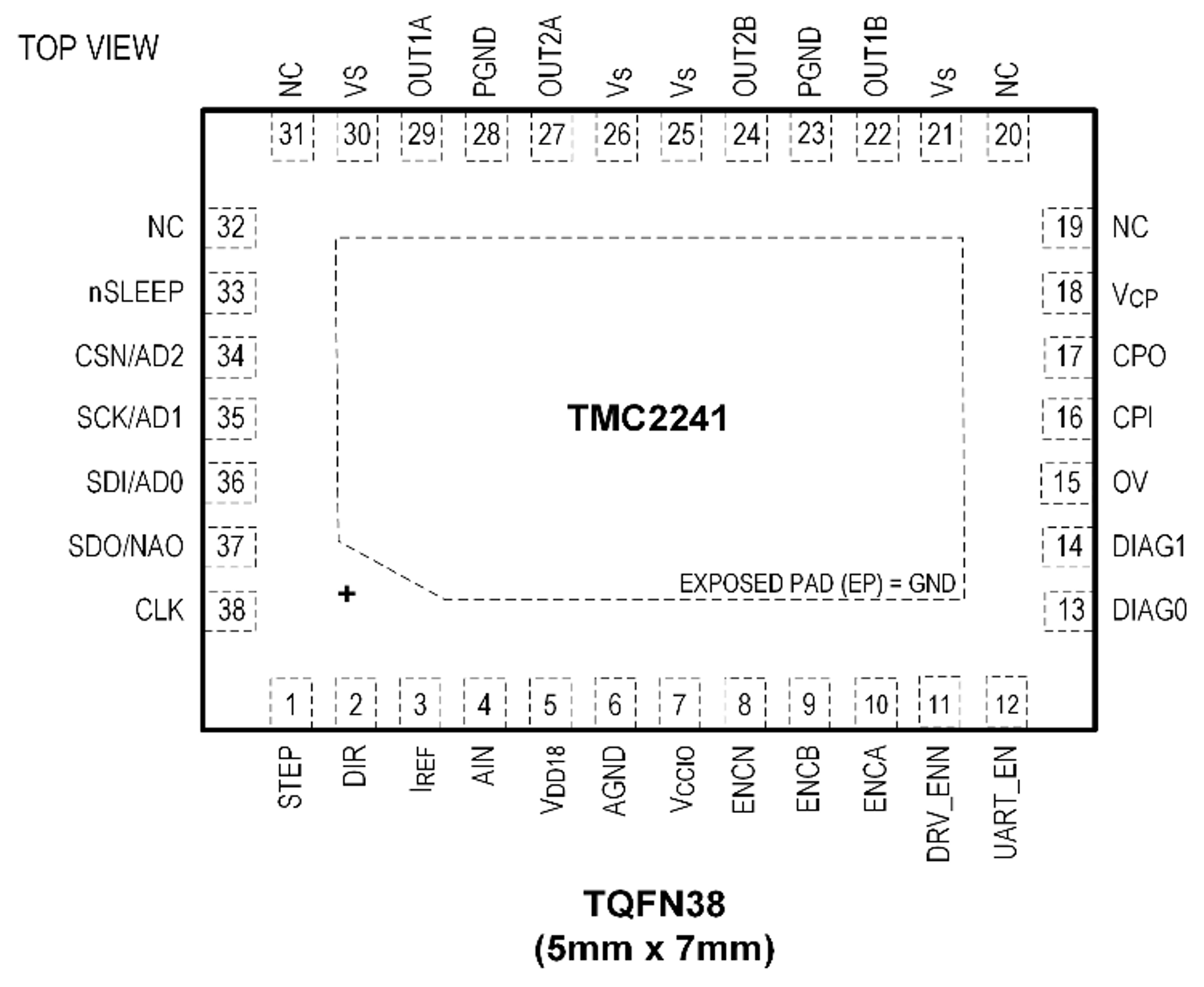

TMC2241ATU+ −40℃ to +125℃38 TQFN - 5mm x 7mm
TMC2241ATU+T −40℃ to +125℃38 TQFN - 5mm x 7mm
