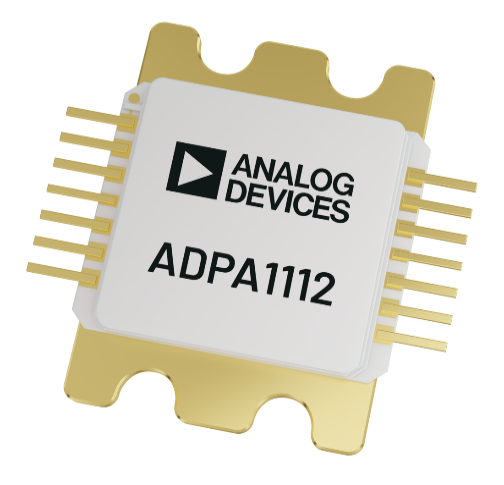

ADPA1112：1GHz～22GHz、15W、窒化ガリウム（GaN）パワー・アンプ

Analog Devices, Inc.
Analog Devices, Inc.
  • Analog Devices, Inc.
  • ICT・インダストリアル

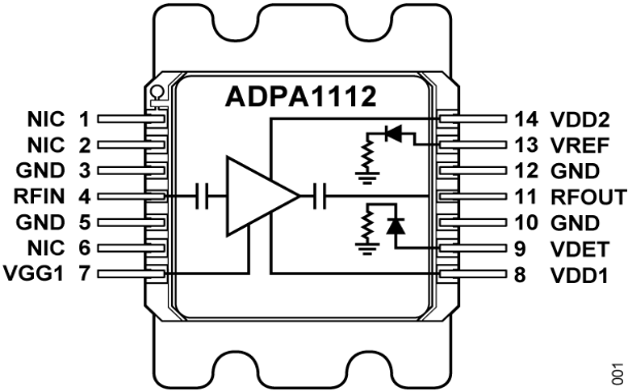

ADPA1112は、1GHz～22GHzで動作可能な広帯域パワー・アンプで、周波数範囲が8GHz～16GHz、入力電力（PIN）が28.0dBmの場合に、42dBmの飽和出力電力（POUT）、25%の電力付加効率（PAE）、14dBのパワー・ゲイン（それぞれ代表値）を実現します。 RF入力とRF出力は内部整合され、AC結合されています。バイアス・インダクタを内蔵したVDD1ピンとVDD2ピンには、28Vのドレイン・バイアス電圧（VDD）が印加されます。 ドレイン電流は、VGG1ピンに負の電圧を印加することによって設定されます。温度補償型RFディテクタが内蔵されており、RF出力電力のモニタリングが可能になっています。

特徴

  • 周波数範囲：1GHz～22GHz
  • 50Ωに整合した入出力
  • パワー・ゲイン：8GHz～16GHzで14dB（代表値）
  • POUT：8GHz～16GHzで42dBm（代表値）
  • PAE：8GHz～16GHzで25%（代表値）
  • S21：8GHz～16GHzで20.5dB（代表値）
  • OIP3：8GHz～16GHzで44dBm（代表値）
  • RFパワー・ディテクタ内蔵
  • VDD：28V
  • IDQ：600mA

アプリケーション

  • 電子戦
  • 試験装置および計測装置

Order information

ModelTemperature RangePackage DescriptionPackage Option
ADPA1112CHIP-55°C to +85°C16-Pad Bare Die [CHIP]C-16-6
ADPA1112CHIP-SX-55°C to +85°CDie Sample PackC-16-6
