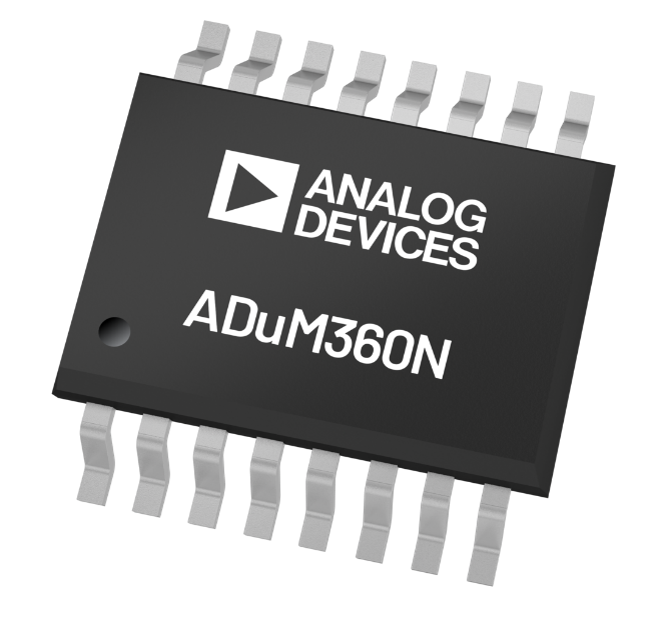

ADuM360N/ADuM361N/ADuM362N/ADuM363Nは、アナログ・デバイセズのiCoupler®技術をベースにした6チャンネル・デジタル・アイソレータです。
この絶縁デバイスは、高速CMOS技術と空芯コアを使用したバックツーバックのモノリシック・トランス技術を組み合わせることによって優れた性能特性を発揮し、5MbpsでCISPR 32/EN 55032
クラスBの制限に適合します。5V動作時の最大伝搬遅延は10ns、パルス幅歪みは3ns未満です。チャンネル間マッチングは最大3.0nsと厳密な値になっています。
-
ADuM360N
TX:6
RX:0
-

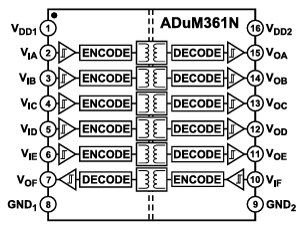

ADuM361N
TX:5
RX:1
-

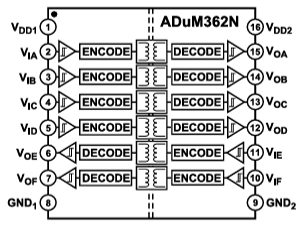

ADuM362N
TX:4
RX:2
-
ADuM363N
TX:3
RX:3
特徴
-
高いコモンモード過渡耐性：180kV/µs（代表値）
-
放射ノイズ、伝導ノイズに対する高い堅牢性
-
短い伝搬遅延時間
代表値：6.2ns、最大値：10ns（5V動作時）
-
低い動作時消費電力：1Mbpsで1.65mA/チャンネル未満
-
2.25V～5.5Vのレベル変換
-
最大データ・レート：150Mbpsを確保（5V動作時）
-
高温動作：125°C
-
RoHS準拠の16ピンQSOPパッケージ
-
安全性と規制に対する認定
UL 1577
VISO = 3000VRMS（1分間）
DIN EN IEC 60747-17
VIORM = 636VPEAK
IEC/EN/CSA 62368-1
IEC/CSA 60601-1
IEC/CSA 61010-1
CQC GB 4943.1（申請中） -
絶縁バリアをまたぐIEC 61000-4-2 ESD保護：±8kV
-
入出力ピンのESD保護：±8kV HBM
-
ハイ（N1）またはロー（N0）のフェイルセーフ・オプション
-
オートモーティブ・アプリケーション向けのAEC-Q100に適合
アプリケーション
- シリアル・ペリフェラル・インターフェイス（SPI）データ・コンバーターの絶縁
- RS-485およびCAN FD（コントローラー・エリア・ネットワーク・フレキシブル・データ・レート）の工業用フィールド・バスの絶縁
- PWMコントローラー信号の絶縁
- 汎用マルチチャンネルの絶縁
Order information
| Model1,2 | Temperature Range | Package Description | Packing Quantity | Package Option |
|---|---|---|---|---|
| ADuM360N0BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM360N0BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM360N1BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM360N1BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM360N0WBRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM360N0WBRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM361N0BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM361N0BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM361N1BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM361N1BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM362N0BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM362N0BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM362N1BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM362N1BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM362N0WBRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM362N0WBRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM362N1WBRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM362N1WBRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM363N0BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM363N0BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM363N1BRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM363N1BRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
| ADuM363N0WBRQZ | -40°C to +125°C | 16-Lead [QSOP] | Tube, 98 | RQ-16 |
| ADuM363N0WBRQZ-RL7 | -40°C to +125°C | 16-Lead [QSOP] | Reel, 1000 | RQ-16 |
1 Z = RoHS Compliant Part.
2 W = Qualified for Automotive Applications.
評価ボード、シミュレーションモデル
詳細リンク
ADuM360NADuM361N
ADuM362N
ADuM363N
iCoupler製品認証情報
お問い合わせ
関連製品情報
