LT®83401/LT®83402同期整流式降圧レギュレータは、超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせた独自の設計により、高効率と優れた広帯域ノイズ性能の両方を実現します。
革新的な超低ノイズ・アーキテクチャにより、スイッチング・レギュレータで非常に低い周波数（0.1Hz～100kHz）の出力ノイズ性能が得られます。出力電圧を単一の抵抗で設定できるため、出力電圧に関係なく出力ノイズがほぼ一定になります。
Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、電磁場干渉（EMI）放射を最小限に抑えます。
LT83401/LT83402は、同期スイッチング・レギュレータの高い変換効率によって効果が得られる、ノイズの影響を受けやすい大電流アプリケーションに適しています。
特徴
-
Silent Switcher®（サイレント・スイッチャ）3アーキテクチャ
超低RMSノイズ（10Hz～100kHz）：2.8μVRMS
超低スポット・ノイズ：4nV/√Hz（10kHz時）

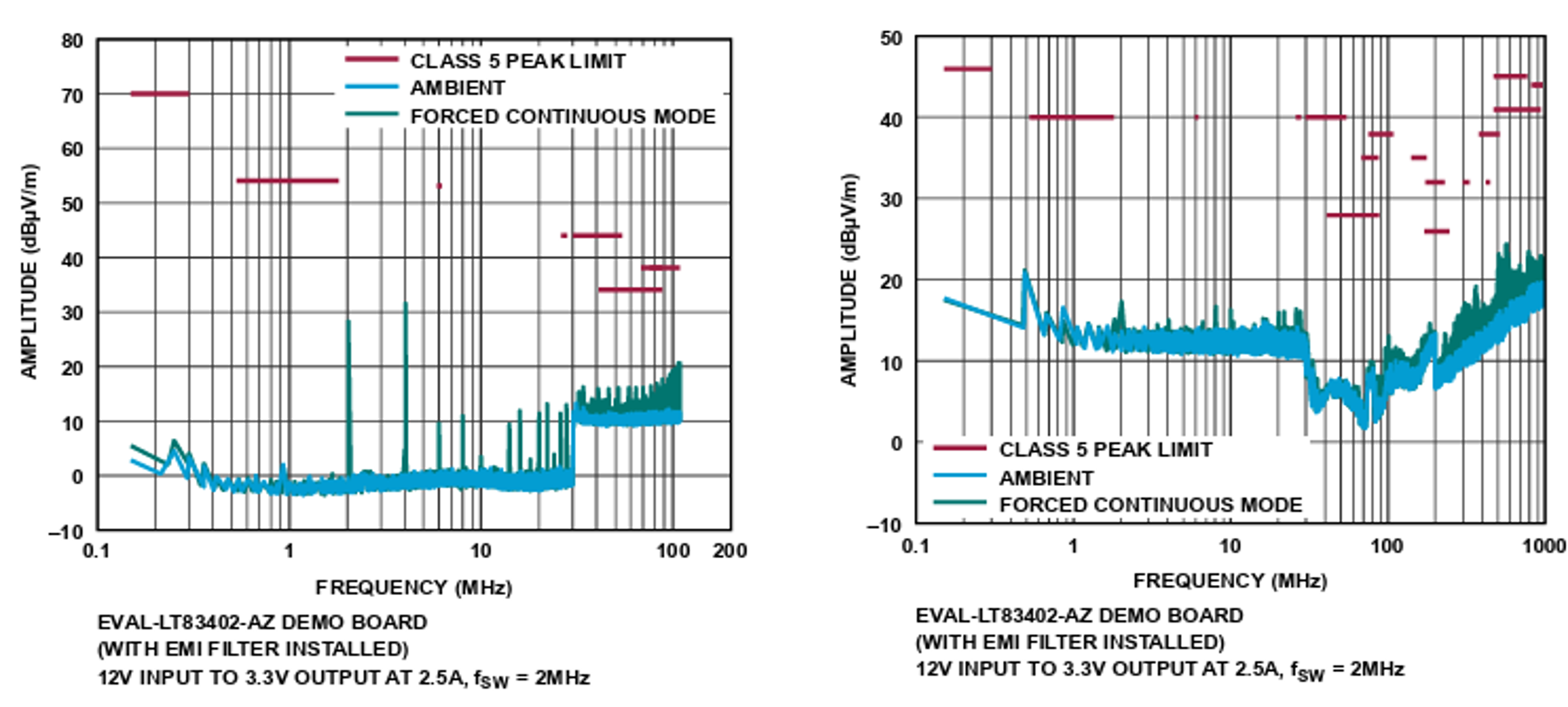

超低EMI放射 -
超高速過渡応答
出力容量を最小化 -
高周波で高い効率性
2MHz、12VIN～5VOUTで最大92.4%の効率 -
入力電圧範囲：2.8V～42V
-
出力電圧範囲：0V～（VIN - 1V）
最大15VOUTのユニティ・ゲイン構成 -
高速最小スイッチオン時間：22ns
-
精密リファレンス：リモート・センス付きの場合、全温度範囲で±0.8%
-
強制連続モード機能
-
調整と同期が可能：300kHz～6MHz
-
設定可能なパワー・グッド
-

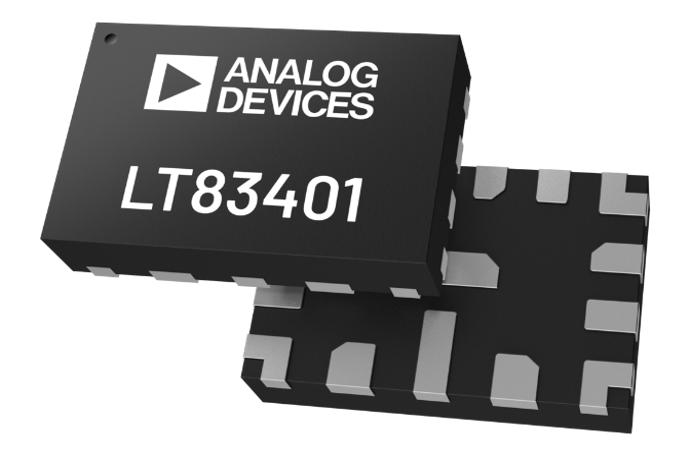

小型の15ピン3mm x 2mm LFCSPパッケージ
-
ピン互換ファミリ：LT83201（18V、1A）、LT83203（18V、3A）、LT83205（18V、5A）
-
AEC-Q100認定を申請中
アプリケーション
- 自動車用および産業用電源
- 医療用アプリケーション：イメージングと診断
- 高速かつ高精度のデータ・コンバーター
- バイポーラ超低ノイズ電源
- 低ノイズの計測器とディスプレイ
Order information
| Model1 | Temperature Range | PACKAGE TYPE |
|---|---|---|
| LT83401RUDB#PBF | -40°C to +150°C | LFCSP (Lead Frame Chip Scale Package) |
| LT83402RUDB#PBF | -40°C to +150°C | LFCSP (Lead Frame Chip Scale Package) |
| LT83401RUDB#WPBF | -40°C to +150°C | LFCSP (Lead Frame Chip Scale Package) |
| LT83402RUDB#WPBF | -40°C to +150°C | LFCSP (Lead Frame Chip Scale Package) |
1W = AUTOMOTIVE PRODUCTS
評価ボード、シミュレーションモデル
-
LTpowerCAD
LT83401
LT83402
詳細リンク
LT83401LT83402
Silent Switcher 3 Technology
